Производитель: Seko. Италия
Модель: Kontrol TMP-TPR Panel PH/CL
Артикул: SPCTOPCA0038 / KPS06PM83000 (нов.арт)

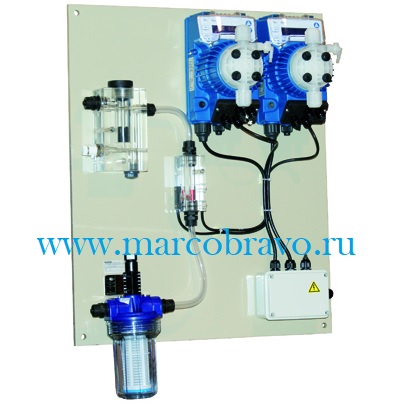

Автоматическая станция обработки воды Seko Kontrol TMP-TPR PH/Cl — предназначена для измерения и поддержания необходимого содержания pH и хлора частных бассейнов объёмом до 500 м3. Полный комплект готовый к пуску. Поставляется смонтированной на химстойкой пластиковой панели (600х500х160 мм).
Автоматическая станция обработки воды Seko Kontrol TMP-TPR PH/Cl — осуществляет водоподготовку бассейна путем: измерения и регулирования показателя свободного неорганического хлора — дозирование хлора. измерения и регулирования показателя водородного показателя (pH). измерение потока воды для отключения выходов в случае отсутствия потока. Датчик температуры (PT100) позволяет автоматически учитывать контроллеру температурную компенсацию.
Также. станция может при наличии датчиков регулировать показатели H2O2. PAA (общего органического и не органического хлора. диоксида хлора. перекиси водорода)
Станция оборудована двумя взаимосвязанными мембранными насосами Tekna TPR 603 (встроенный контроллер рН/Rx) и Tekna TМР 603 (встроенный контроллер Cl. H2O2. PAA). Насосы оборудованы 2-х строчным графическим TFT-дисплеем с 2-я светодиодами (частота импульсов. сигнализация датчика уровня или аварии) и энергонезависимой памятью. встроен контроль уровня и потока реагента. Ввод данных и управление осуществляется при помощи 7-и кнопок управления на лицевой части насосов. Все основные зонды и датчики установлены в две проточные ячейки. Для подключения датчика хлора (Датчик F-CL 3 Seko арт. 9900101142) и прочих зондов. для синхронной работы насосов используется общий соединительный блок.
Также. встроены функции:
Дозирование пропорционально сигналу датчика pH. реагент — кислота
Дозирование пропорционально сигналу датчика RedOx. реагент — хлор
Дозирование пропорционально сигналу датчика Хлора. реагент — хлор
Дозирование пропорционально сигналу датчика Cl. H2O2. PAA (общего органического и не органического хлора. диоксида хлора. перекиси водорода)
Дозация окислителя (Low) и восстановителя (High)
Калибровка датчика рН и RedOx — автоматическая или ручная
Установка максимальной производительности насоса
Статистика показаний
Включение / выключение блокировки клавиатуры
Включение / выключение блокировки сигнализации/Переключение режимов реле сигнализации
Включение / выключение сигнала датчика потока и уровня
Материалы головки насосов:
Корпус головки насоса дозатора PVDF
Материал мембраны PTFE (тефлон)
Шаровые клапана PTFE
Уплотнение EPDM/FPM
Шарики клапанов — керамика
Технические характеристики автоматической станции обработки воды Kontrol TMP-TPR PH/Cl:
| Технические данные | Единицы измерения | Значение параметра |
| Напряжение питания | Вольт | 220 |
| Разрешение дисплея | пикселы | |
| Проток анализируемой воды | л/ч | 40-60 |
| Давление анализируемой воды. макс | бар | 5 |
| Трубки входа и выхода из ячейки. подключение | мм |
шланг 8х12 |
| Подсоединение трубок насосов | мм | 4х6 |
| Производительность насоса при давлении 2-12 бар | л/ч | 4-8 |
| Максимальная высота забора реагента | метры | 1.5 |
| Производительность насоса за импульс | см3 | 0.42-0.83 |
| Максимальное количество импульсов насоса | имп/мин | 160 |
| Вход датчика Cl амперометрический | есть | |
| Вход датчика Cl потенциостатический | есть | |
| Вход датчика H2O2. PAA | есть | |
| Вход датчика pH | есть | |
| Вход датчика Redox | есть | |
| Вход датчика температуры °C | есть | |
| Вход датчика потока | есть | |
| Диапазон измерений уровня рН. точность 0.01 | рН | 0-14 |
| Диапазон измерений уровня хлора и диоксид хлора | ppm | 0-200.0 |
| Диапазон измерений уровня — Надуксусная кислота СН₃СО₃Н |
ppm | 0-100.000 |
| Диапазон измерений уровня — Пероксид водорода H2O2 | ppm | 0-100.000 |
| Диапазон измерений температуры воды Т° (точность 0.5 °C) | °C | 0-100 |
| Диапазон измерений датчика потока | Гц | 1-1500 |
| Тип разъёма датчика pH/RX |
BNC | |
| Потребляемая мощность станции | Вт | 74 |
| Тип управления | — | стационарное/дистанционное |
| Класс защиты | IP | IP65 |
| Температура окружающего воздуха | °C | 5÷40 |
| Температура протока ячейки. макс | °C | 60 |
| Влажность окружающего воздуха. не более | % | 80 |
| Размеры станции | мм | 600х500х160 |
| Габариты упаковки | мм | |
| Вес станции | кг | 10 |

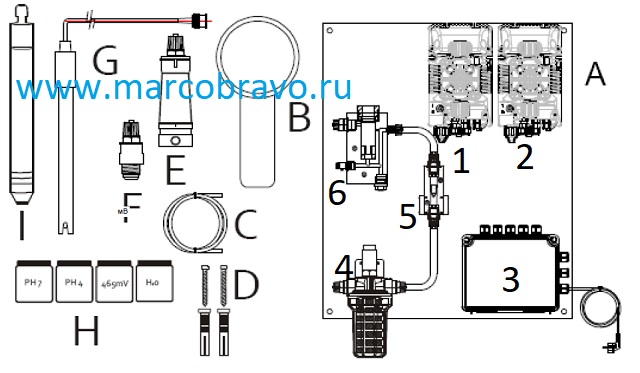

Состав комплекта автоматической станции Seko Kontrol TMP-TPR PH/Cl:
1 Насос-дозатор Seko Tekna EVO TPR603 (4-8 л/ч. 100-240в) с pH/Redox/. артикул TPR603NHH0000
2 Насос-дозатор Seko Tekna EVO TMP603 – Хлор артикул TMP603NHH0000
3 Блок подсоединений
4 Фильтр и держатель датчика pH артикул 9900103021
5 Расходомер с датчиком потока артикул 9900103025
6 Держатель датчика хлора Seko PSS-PR-CL-S арт. 9900103024:
A Панель станции
B Ключ для обслуживания фильтра 5 (см. 2.2)
C Шланги забора проб и дозации
D Дюбели для крепления панели к стене
E Фильтр грубой очистки для забора хим.реагента из канистры 2шт арт. 9900106162
F Обратный клапан шланга 4*6мм (FPM (3/8” ) хим. реагентов для врезки в трубопровод 2шт — арт. 9900071016
G Датчик pH Seko арт. 9900105101/9900105002 . провод 5 метров — 1шт
H Комплект жидкостей тарирующих pH 7. H2О. pH 4
I ОПЦИЯ! — Датчик CL для хлора (для измерения свободного неорганического хлора). артикул 9900101142
Опция — Датчик температуры: PT100. H2O2. PAA
Пример установки станции Seko Kontrol TMP PH/Cl:
