Description

Производитель: OSF. Германия

Модель / Артикул: MRD-2: 310.000.0810 (без интернета). 310.000.0820 (с выходом в интернет)

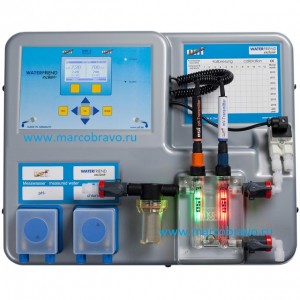

Автоматическая станция обработки воды OSF MRD-2 — предназначена для частных и общественных бассейнов объёмом до 700 кубометров. Автоматическая станция OSF MRD-2 необходима для измерения pH/ОВП (Redox). регулирования и дозирования кислоты и хлора.

OSF MRD-2 — осуществляет дезинфекцию и водоподготовку бассейна путем: измерения и регулирования показателя хлора на основе зонда Redox. измерения и регулирования показателя водородного показателя (pH) с возможностью регулировки. измерения температуры воды в бассейне. измерение потока воды с помощью высокочастотного датчика. Датчик температуры. встроенный в проточную измерительную ячейку. позволяет автоматически учитывать температурную компенсацию дозации химических реагентов. Замена датчиков pH и Redox — раз в год. в случае невозможности калибровки показателей pH7 и pH4. 468mV.

OSF MRD-2 управляется и контролируется с помощью плёночных кнопок и монохромного ЖКИ-дисплея с подсветкой и встроенным интернет-сервером (опционально) — разъём LAN (типа RJ-45). меню на русском языке. Веб-сервер может быть встроен в станцию MRD-2. Веб-сервер создает HTML страницы сайта дозирующей станции и по запросу пересылает их на браузеры компьютеров. Коммуникационный сервер http://devices.osf.de/ позволяет получить интернет-доступ к дозирующей станции MRD-2 по принципу включай и работай.

В проточный корпус ячейки встроены цветные светодиоды указывающее текущее состояние калибровки датчиков и зондов системы. позволяя визуально и на расстоянии понять работоспособность станции. Сразу после калибровки электроды подсвечены зелёным цветом. со временем цвет краснеет — указывая на необходимость новой калибровки зондов и датчиков. Синий цвет — система отключена в случае аварии.

Есть возможность подключения внешней панели управления Touch WATERFRIEND. артикул 212.070.0520. Через шину RS-485. с максимальной длиной кабеля 1 километр

Технические характеристики автоматической станции обработки воды OSF MRD-2:

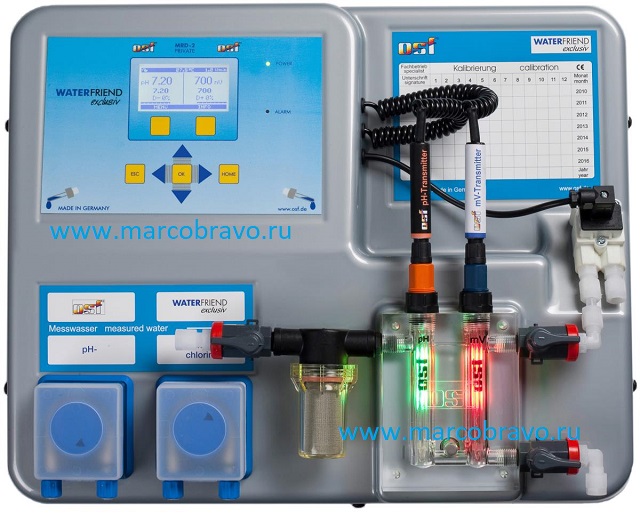

Общий вид и состав комплекта автоматической станции обработки воды OSF MRD-2:

1. Станция OSF MRD-2. Артикул 310.000.0860 / 310.000.0820
2. Дозирующий насос pH- OSF. перистальтический. Артикул 209.000.4805
3. Дозирующий насос хлора OSF. перистальтический. Артикул 209.000.4805
4. Фильтр воды
5. Зонд pH. Артикул 212.060.0700
6. Зонд Redox. Артикул 212.060.0710
7. Датчик температуры
8. Датчик потока воды
9. Проточный корпус для зондов
10. 2 всасывающих штанги для канистры с реагентами. с датчиком уровня. Артикул  209.000.4850 / 209.000.4851
11. 2 клапана (вентиля) впрыска. 1/2″. черные. тефлон. Артикул 212.060.0720
12. 3 буферных раствора (50 мл): pH 4. pH7. Redox 465мв. Артикул 310.000.0801
13. Шланг для измеряемой воды. 10 метров

14. Шланг дозирующий. 10 метров
15. Шланг для забора из канистры
16. 2 крана для отбора измеряемой воды. Артикул 1090102840
17. Сливной кран. Артикул 1090102840
18. Крепёж
19. Инструкция

Установка станции OSF MRD-2. пример:

Схема подключения OSF MRD-2. электрическая:

Внешняя тревожная сигнализация — можно подключить внешнюю сигнализацию. Эти клеммы (230В 1А) также можно объединить последовательно в общую тревожную.
Внешние дозирующие насосы — можно управлять внешними дозирующими насосами с нагрузкой до 230В 1А. желательно через реле
Блокировка станции при остановке циркуляционного насоса фильтра — сигнал от блока управления фильтрацией. по умолчанию между клеммами находится перемычка. Контакты находятся под напряжением 230В. Размыкание перемычки приводит к остановке станции.
osf-Bus (RS-485) — подключение к внешней сенсорной панели управления Touch.
Разъем LAN (опционально) — позволяет реализовать удаленное управление через интернет.

Индикация дисплея станции OSF MRD-2. управление:
