Description

Производитель: BAYROL. Германия

Артикул товара: 193100 / 193 100

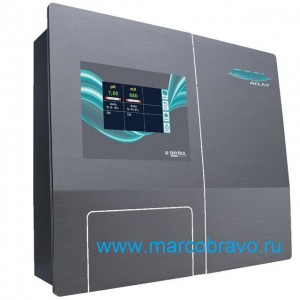

Автоматическая станция обработки воды Bayrol Pool Relax Chlor 193100 (старый аналог 183100) — это оборудование для бассейна. предназначенное для автоматического измерения и регулирования Redox потенциала (ОВП) и значения pH. Область применения плавательные бассейны объемом до 60м³. возможно изменение производительности насосов. для применения в бассейнах объемом воды до 600 м3. Система дозирования Pool Relax чрезвычайно надежна и изготовлена ​​по высоким стандартам качества

В комплекте: контроллер Bayrol Pool Relax. насосы-дозаторы (2шт). камера для зондов и датчика потока. датчики Редокс и PH. фильтр грубой очистки. шланги. кран. адаптеры. жидкость тарирующая и др (см. схемы и таблицы ниже).

Электронная система контроля качества воды (pH. Rx). сенсорное управление. электронное текстовое меню на русском языке. бесшумные перистальтические насосы — все эти преимущества совмещает в себе установка Pool Relax Chlorine. Станция имеет в своем составе универсальный контролер. а также оснащена разными периферическими устройствами. Производительность насосов-дозаторов при необходимости может быть увеличена. При пониженном уровне дезинфектанта происходит автоматическое отключение насоса.

Особенности Bayrol Pool Relax Chlor 193100:

• Простой и интуитивно понятный контроль и управление на сенсорном экране размером 4.3 . светодиодная подсветка. Дисплей высокого разрешения. соотношение сторон 16: 9
• Измерение и регулирование рН и хлора
• Перистальтические дозирующие насосы в комплекте для pH. хлор
• Аналитическая камера
• Встроенный датчик потока
• 4 настраиваемых реле для управления дополнительными функциями. не более 230 В. 4 A
• Полная контекстная справочная помощь
• Защита паролем на каждом уровне
• Аварийные сигналы: аварийные сигналы высокого и низкого уровня. отсутствие потока. уровень хим.реагентов в канистрах. время дозировки. аккумулятор. синхронизированный перезапуск. отказ дозирования в случае критической тревоги.
• Графическое представление измеренных значений. конфигурируемый. 4 сочетания клавиш для часто используемых функци
• Журнал событий. обеспечивающих сохранение последних 100-а событий
• Эко-режим (с дисплея)
• Меню. доступные на 16 языках
• LAN/internet Модуль remote (опция) дает возможность просматривать и управлять параметрами на любом устройстве (смартфон. планшет. смарт TV …)
• Входы для датчиков уровня химии в канистрах

Технические характеристики автоматической станции обработки воды Bayrol Pool Relax Chlor 193100:

Напряжение питания. Вольт: ~ 110 — 230
Допустимые отклонения напряжения питания от номинального значения.%: ± 5%
Потребляемая мощность ожидание/ работа. Вт: 1 / 20
Класс изоляции: Класс I
Класс защиты корпуса: IP 54
Масса автоматической станции. кг: 10.0
Температура окружающего воздуха.ºС: от +10 до +35
Влажность окружающего воздуха. не более %: 60
Температура воды. не более. ºС: 45
Температура перекачиваемой жидкости. не более. ºС: 35
Производительность насоса рН (в стандартной комплектации). л/ч: 1.5
Производительность насоса CL (в стандартной комплектации). л/ч: 1.5
Давление в напорном трубопроводе системы водоподготовки бассейна. бар: Max 1.3
Высота забора реагента из канистры. макс: 3 метра
Тип разъёма датчиков BNC
Размеры станции: 440 x 351 x 125 мм

Диапазоны измерения контролируемых характеристик Bayrol Pool Relax Chlor 193100:
Водородный показатель pH: 0…10.00 pH. разрешениеpH 0.01. Точность +/- 0.05.
Redox (ОВП) — окислительно-востановительный потенциал: 0….100 mV. Разрешение 1 mV. Точность +/- 5 mV
Tемпература контролируемой воды: 0…99.9 ºC. Разрешение 0.1°C. Точность +/- 0.5° C

Раходные материалы. замена раз в год — рекомендуемая:
1 Датчик pH BNC-кабель 0.85 m арт. 185301
1 Датчик Redox BNC арт. 185300
1 Перистальтическая трубка (1.5л/ч). для бассейнов объёмом до 100 m3. Арт.127302 / 127313 / 127303
1 Перистальтическая трубка (3 л/ч). для бассейнов от 100 m3 до 200 m3. Арт. 127356 / 127353
1 Клапан впрыска 1/4 — 3/8 арт. 112292
1 Картридж сетчатого фильтр из нержавеющей стали арт. 173927

Перистальтическая трубка арт. 127353 насоса-дозатора Bayrol (3 л/ч). с держателем

Комплектация автоматической станции обработки воды Bayrol Pool Relax Chlor 193100:

1. Автоматическая станция обработки воды Cl. pH Bayrol Pool Relax Chlor 193100
2. Шланг матовый линии анализа воды (10х8мм) Analyt. Poоl Relax Oxygen/Chlorine Bayrol
3. Штанга для забора хим. реагентов с датчиком уровня жидкости Poоl Relax Oxygen/Chlorine Bayrol
4. Кран с адаптером под шланг линии измерения параметров воды (для врезки в трубопровод) Bayrol
5. Провод для заземления крана с адаптером
6. Заглушка
7. Прокладка кольцо заглушки
8. Шланг отвода хим. реагентов от насоса-дозатора до канистр Poоl Relax
9. Шланг хим. реагентов матовый (6х4мм) от насоса-дозатора до камеры с зондами для Poоl Relax
10. Набор метизов для крепления автоматической станции обработки воды Cl. pH Bayrol Pool Relax Chlor
11. Лента «Фум» для герметизации резьбовых соединений 12м*12мм*0.1мм
12. Зонд рН Bayrol (185301/401)(Возможна комплектация зондами с другой маркировкой)
13. Жидкость тарирующая pH 7 BAYROL (186060)
14. Жидкость для очищения зондов BAYROL (186089)
15. Комплект для анализа воды BAYROL Pooltester pH/Cl (287123)
16. Зонд Redox Bayrol (185300/400)(Возможна комплектация зондами с другой маркировкой)
17. Жидкость тарирующая 465 mV +/- 5 mV BAYROL (184843)

Установка и подключение Bayrol Pool Relax Chlor 193100:

1. Станция Bayrol Pool Relax Chlor
2. Линия возврата воды из ячейки
3. Бассейн
4. Предварительный фильтр измерительной ячейки
5. Выход насоса хлора  в измерительную ячейку
6. Линия измерения показаний воды бассейна
7. Линия всасывания pH минус
8. Линия всасывания хлора
9. Канистрадля pH-минуса и хлора
10. Выход насоса pH минусв в измерительную ячейку
11. Теплообменник
12. Песочный фильтр
13. Flockmatic® (опция) для увеличения pH+
14. Канистра Quickflock Automatic Plus (опция)
15. Циркуляционный насос

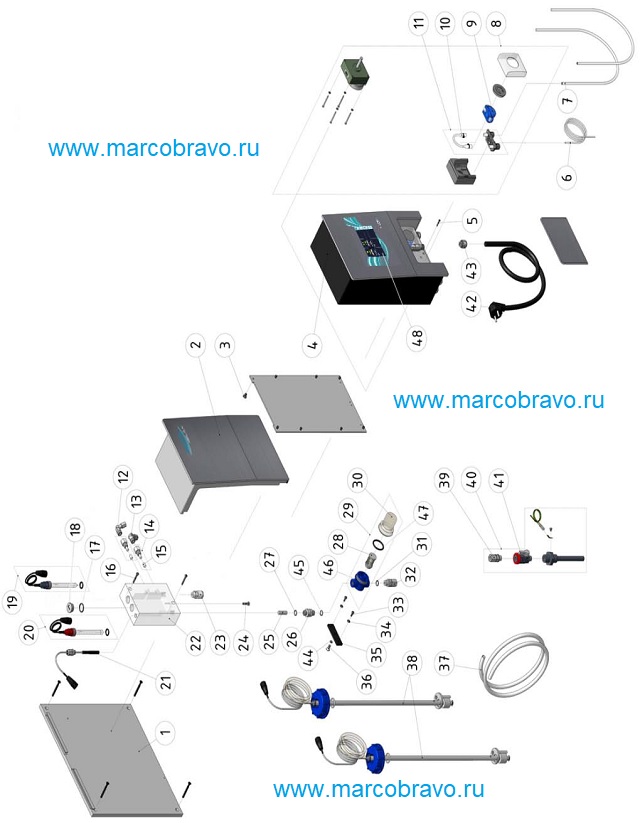

Деталировка станции Bayrol Pool Relax Chlor 193100. выбор запасных частей:
