Description
Производитель: Emec/Aquaviva. Италия
Модель: WDPHRH/WHPHRH
Артикул: 0310/0706

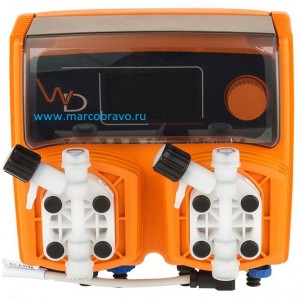

Автоматическая станция обработки воды Aquaviva WHPHRH0706 — предназначена для постоянного измерения. индикации и автоматического регулирования уровня pH (кислота/основание) и дезинфицирующей жидкости (ОВП (Redox)). Является аналогом — Micromaster WDPHRH. Станция имеет небольшие размеры и легко крепится на стену.
Автоматическая станция Aquaviva WHPHRH0706 — это устройство с микропроцессорным управлением. Станция надежно защищена от влажности. электромагнитных помех и попадания пыли. Прибор помещается в коробе из пластмассы IP 65. Управление автоматической станцией осуществляется при помощи колесика. расположенного в верхней правой части прибора. Вся информация выводится на жидкокристаллический дисплей.
Мембранные насосы для регулировки ОВП и pH изготовлены из: поливинилиденфторида PVDF. полиметилметакрилат РММА. полипропилен PP. нержавеющая сталь AISI316. Дозирование химических реагентов происходит пропорционально измеряемым величинам. При этом расход возможно настроить отдельно для каждого насоса-дозатора. Трубопроводы и роликовые компоненты насосов легко обслуживаются.
В автоматической станции Aquaviva WHPHRH0706 предусмотрены функции: контроля потока. контроль уровня. задержки пуска. приоритета дозирования pH. аварийная сигнализация. сигнал Stand-by. настраиваемые цифровые входы (N.O./N.C). удаленный контроль RS485.
Аварийная сигнализация оповещает об отклонениях от нормы в процессе работы станции: максимальный уровень дозирования. повреждение датчика. повышение напряжения в сети. изменение потока.
Комплектация: станция WHPHRH0706. трубки РЕ. трубки РVC. всасывающий фильтр. клапан впрыска. крепление на стену. комплект фитингов. руководство пользователя.
Комплектация может быть дополнена:
1. Емкость для зондов pH. Redox с датчиком потока NPED/4 или Емкость для зондов с картриджным фильтром AquaViva (на один электрод)— 1 шт
2. Жидкость тарирующая pH 9 V 50ml (10800191) — 1 шт
3. Жидкость тарирующая pH 7 V 50ml (10800211) — 1 шт
4. Жидкость тарирующая 650 mV V 50ml (10800221) — 1 шт
5. Зонд pH или Комплект для измерения PH AquaViva — 1 шт
б. Зонд Redox или Комплект для измерения Redox AquaViva — 1 шт
7. Фильтр — 1 шт
Технические характеристики автоматической станции обработки воды Aquaviva WHPHRH0706:
Напряжение питания. В: ~ 230
Допустимые отклонения напряжения питания от номинального значения. %: ± 5%
Потребляемая мощность. Вт: 32
Класс изоляции: Класс II
Класс защиты корпуса: IP 65
Масса контроллера. кг: 3
Температура окружающего воздуха. ºС: от +0 до +45
Влажность окружающего воздуха. не более. %: 60
Температура воды. не более. ºС: 45
Температура перекачиваемой жидкости. не более. ºС: 50
Производительность насоса рН (при давлении 7 бар в напорном трубопроводе). л/ч: 6
Производительность насоса Redox (при давлении 7 бар в напорном трубопроводе). л/ч: 6
Куб.см на импульс: 0.55
Слышимый шум (одна головка): 74 dbA
Давление в напорном трубопроводе системы водоподготовки бассейна. бар: От 0.5 до 3
Диапазоны измерения. контролируемых характеристик:
Водородный показатель. pH : 0…14
Redox (ОВП) — окислительно-востановительный потенциал: 0…999 мВ
Габаритные размеры автоматической станции обработки воды Aquaviva WHPHRH0706:
Размеры указаны в миллиметрах и дюймах (в скобках).
Главный экран автоматической станции Aquaviva WHPHRH0706 (в обычном режиме):
1. Единицы: pH — единица измерения для зонда pH; mV – единица измерения для зонда ОВП.
2. Значения: показания. считываемые зондами.
3. Статус насосов: поля относятся к текущему статусу насоса и работе прибора.
Соединения блока автоматической станции обработки воды Aquaviva WHPHRH0706:
| Поз | Наименование |
| (A) | STAND-BY input – резервный вход |
| (B) | FLOW input – вход потока |
| (C) | pH Level input (left pump head) – вход уровня pH (левая головка насоса) |
| (D) | ORP Level input (right pump head) – вход уровня ОВП (правая головка насоса) |
| (E) | pH EPHS probe connector – соединитель зонда EPHS pH |
| (F) | ORP ERHS probe connector – соединитель зонда ERHS ОВП |
| (G) | Источник тока: 230 вольт переменного тока. 50-60 герц |
| (H) | Alarm contact output: выход контакта тревожного сигнала |
Гидравлические соединения и шланги автоматической станции обработки воды Aquaviva WHPHRH0706:
Гидравлические соединения и зонды уровня автоматической станции обработки воды Aquaviva WHPHRH0706 (сборка фильтра с уровнем зонда):
Шаг 1. Вставьте кольцо как показано.
Шаг 2. Вставьте поплавок.
Шаг 3. Вставьте зонд без контакта до щелчка.
Шаг 4. Вставьте кольцо как показано.
Гидравлические соединения и головки насоса автоматической станции обработки воды Aquaviva WHPHRH0706:
Инжекторный клапан должен быть установлен на системе со стороны входа воды. Инжекторный клапан открывается при давлении свыше 0.3 бар.
Деталировка автоматической станции обработки воды Aquaviva WHPHRH0706/Micromaster WDPHRH:
| Поз | Наименование |
| 1 | Камера мембранного насоса дозатора (в сборе) Micromaster WDPHRH |
| 2 | Накладка панели управления Автоматической станции обработки воды Micromaster WDPHRH |
| 3 | Корпус Автоматической станции обработки воды Micromaster WDPHRH |
| 4 | Стекло защитное панели управления Micromaster WPHRHD |
| 5 | Печатная плата с ж/к дисплеем Автоматической станции обработки воды Micromaster WDPHRH |
| 6 | Прокладка фигурная корпуса Micromaster WPHRHD |
| 7 | Задняя панель корпуса Автоматической станции обработки воды Cl. pH Micromaster WDPHRH |
| 8 | Комплект шурупов крепления задней панели корпуса Автоматической станции обработки воды Cl. pH Micromaster WDPHRH |
| 9 | Мембрана мембранного насоса дозатора Micromaster WDPHRH |
| 10 | Кольцо резино-уплотнительное камеры мембранного насоса дозатора Micromaster WDPHRH |
| 11 | Провод питания 3х1мм2 с вилкой 250V 16А |
| 12 | Разъемы для подключения зондов pH/Redox. датчика потока NPED/4 и герконовых датчиков уровня дезинфицирующей жидкости |
| 13 | Антивибрационные прокладки соленоидов привода мембранного насоса дозатора Micromaster WDPHRH |
| 14 | Соленоид привода мембранного насоса дозатора Micromaster WDPHRH |
Деталировка емкости для зондов pH Redox:
Деталировка головки забора хим.реагентов:
Схема установки автоматической станции обработки воды Aquaviva WHPHRH0706/Micromaster WDPHRH:
| Поз | Наименование |
| 1 | Фильтр (760мм с подсоединениями) (бок. подсоед.) Kripsol Balear BL 760 |
| 2 | Вентиль 6-ти поз.(боковой 2») для фильтра BALEAR BL Kripsol V6.63В |
| 3 | Насос (22 м3/ч 220В) Kripsol Koral KS-150 |
| 4 | Термостат Рahlen (12840) |
| 5 | Теплообменник ( 75 кВт) (гориз.) Pahlen HF 75 (11394) |
| 6 | Циркуляционный насос 1» Grundfos UPS — 25/40 180 |
| 7 | Клапан электромагнитный 1» Buschjost (824041423050) |
| 8 | Обратный клапан д. 63 Coraplax (1310063) |
| 9 | Кран шаровый разъемный д. 20 Coraplax (1010020)* |
| 10 | Автоматическая станция обработки воды Micromaster WDPHRH |
| 11 | Емкость для зондов pH. Redox Микромастер WDPHRH |
| 12 | Датчик давления Poоl Relax Oxygen/Chlorine Bayrol (120025) |
| 13 | Жидкий (рН-минус) 30л (37кг) |
| 14 | Жидкий хлорин 30л (35кг) |
| 15 | Кран шаровый разъемный + Обратный клапан с адаптером под шланг лин.анализа для врезки в труб. Micromaster WDPHRH |
Электрическая схема подключения автоматической станции обработки воды Aquaviva WHPHRH0706:
| Поз | Наименование |
| А0 | Щит распределительный |
| УЗО | Устройство защитного отключения |
| QF2 | Выключатель автоматический 1-х пол. 6A |
| KL1 | Контактор модульный ESB-20-11 20A |
| SP | Датчик давления Poоl Relax Oxygen/Chlorine Bayrol (120025) |
| А1 | Автоматическая станция обработки воды Micromaster WDPHRH |
| А2 | Щит управления фильтровальной установкой М220-02 Т |
| FU | Предохранители д/контр. панели с тайм. АМ-100 АМ-25 (2А) |
| KT | Таймер контр. панели АМ-100. АМ-25 |
| QF3 | Выключатель автоматический 3-х пол. 10А |
| SA1 | Переключатель 3-х поз. (для щитков) |
| A3 | Короб распаечный |
| SP | Датчик потока |
| XS1 | Розетка |
| М1 | Насос (22 м3/ч 220В) Kripsol Koral KS-150 |
Размеры упаковки станции Micromaster WPHRHD: прямоугольный картонный короб 315x285x190 мм
Размеры упаковки емкости для зондов: прямоугольный картонный 240x190x210 мм
