Производитель: hth® / LONZA. Франция
Артикул: 560850RU / SKU76826 (hth® Easiflo® 1)
Автохлоратор (дозатор хлора) HTH Easiflo — является проточной емкостью для загрузки хлорных таблеток (сухого неорганического хлора-гипохлорита кальция. без стабилизатора). например таблетки HTH Briquette. Производит хлорированный раствор готового к применению для дезинфекции воды в бассейне любого типа. Подключается параллельно потоку — байпас. Область применения — коммерческие и частные плавательные бассейны. Может использоваться совместно с насосами-дозаторами и автоматический станциями дозации. Для создания необходимого потока воды через дозатор. в точке забора воды в дозатор необходимо наличие давления 0.15–1.4 бара. При этом давлении скорость притока воды в дозатор должна быть 0.75 — 4 л/мин.

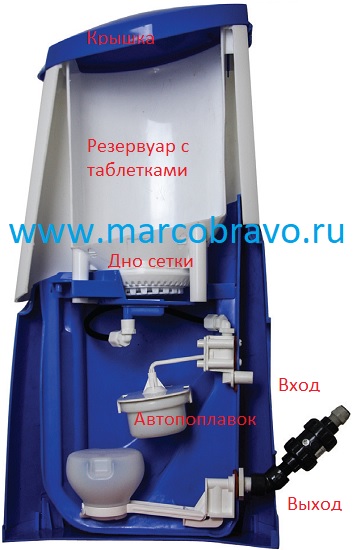

Работа HTH Easiflo. описание

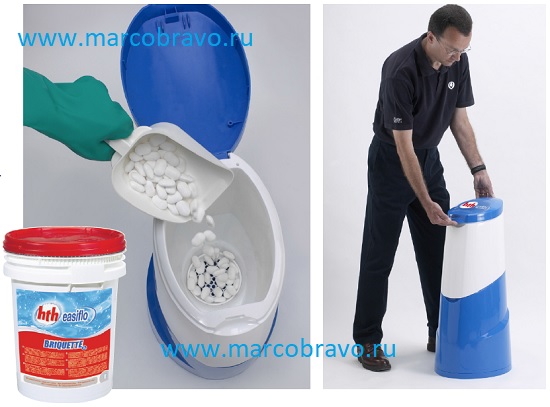

1. Таблетки помещают в чашу с сеткой на дне. через верхнюю дозатора HTH Easiflo.
2. Вода из бассейна поступает через аварийный запорный клапан и достигая дна чаши. с помощью форсунок орошает таблетки сквозь сетку чаши. Уровень воды регулируется автопоплавком. Другая часть потока подается в систему выведения твёрдых частиц. Важно равномерно уложить таблетки для равномерного растворения.
3. Затем. хлорированный раствор направляется в сливной резервуар. откуда он всасывается в систему рециркуляции бассейна. Встроенный аварийный отсекающий поплавок ограничивает риск переполнения и утечки хлорированного раствора.
4. Количество производимого жидкого хлора определяется скоростью потока в через дозатор. Может активироваться через электроклапаном системы автоматической дозации химии.
Автохлоратор дозирует и регулирует подачу дезинфицирующего раствора в бассейн. использует эффект Вентури. Автохлоратор устанавливается последним в системе водоподготовки бассейна. чтобы избежать повреждения оборудования химреагентом. Так как вода в бассейне является благоприятной средой для размножения различных микроорганизмов. в воду необходимо добавлять дезинфицирующие средства и следить за водородным показателем (рН).
Технические характеристики автохлоратора HTH Easiflo:
| Технические данные | Единицы измерения | Значение параметра |
| Масса загрузки | кг | 12.7 |
| Давление на входе дозатора. диапазон / идеальное | бар | 0.15 – 1.4 / 0.8 |
| Вакуум на выходе | Hg | 3 – 29” |
| Рабочая температура | C° | 5° – 55° |
| Входящий поток | л/мин | 0.75 – 4 |
| Исходящий поток | л/мин | 4.16 |
| Производительность при таблетках 7нр | кг | 0.25 – 12.7 свободного хлора в сутки |
| Размеры дозатора | мм | 330х381х787.5 |
| Подключение | дюйм | ½” |
| Вес пустого/полного | кг | 7.7/19 |
| Объём | м3 | 0.03 |
| Рекомендованный размер бассейна | |
| При отсутствии стабилизатора в воде | 2 куб. м – 132 куб. м |
| При наличие стабилизатора в воде | 3.8 куб. м – 250 куб. м |
| Коммерческие СПА бассейны | 2 куб. м – 40 куб. м |

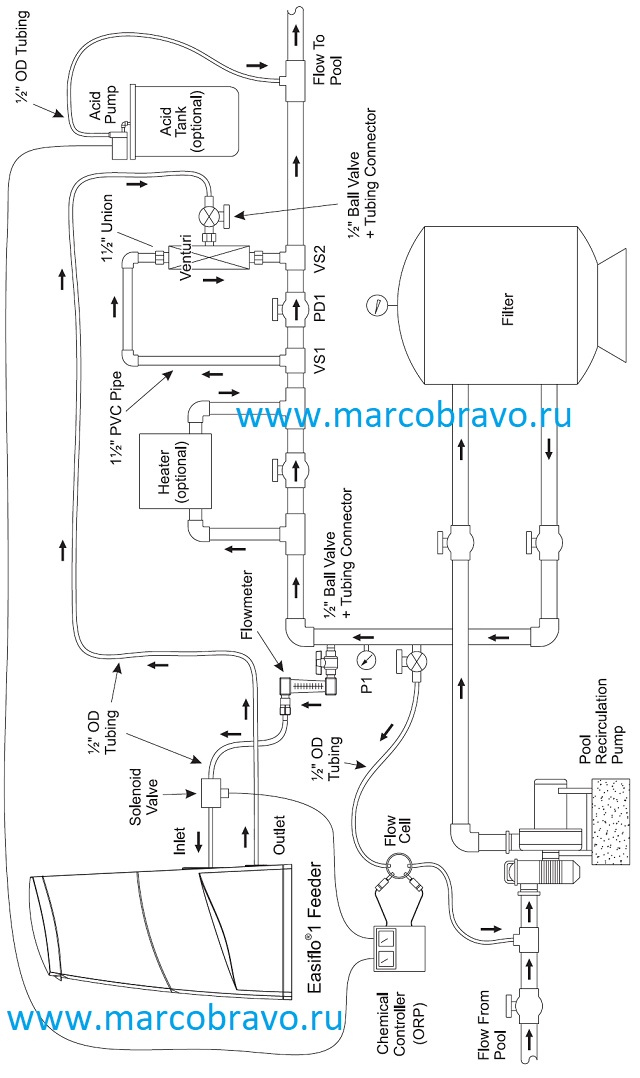

Установка автохлоратора HTH Easiflo в системе водоподготовке бассейна. схема:
Деталировка автохлоратора HTH Easiflo:
| Позиция | Артикул | Кол-о | Описание |
| 0 | 71803 | 1 | Дозатор Easiflo 1 (далее — E1) |
| 1 | 74066 | 1 | Основание дозатора E1 |
| 2 | 74065 | 1 | Отсек для пастилок |
| 3 | 74068 77332 71448 |
2 | Решетка для таблеток |
| 4 | 74067 | 1 | Крышка дозатора E1 |
| 5 | 74062 77331 |
1 | Чаша для таблеток со встроенными соплами Чаша для таблеток со встр. соплами (нов. обр.) |
| 6 | 71615 79806 |
1 | Устройство Сливного клапана с заглушкой. шаром и уплотнительным кольцом |
| 7 | 71584 79805 |
1 | Рычаг сливного клапана с присоской Рычаг сливного клапана (нов. образца) |
| 36 | 79804 | 1 | Рычаг сливного клапана в сборе |
| 8 | 71496 | 1 | Общая конструкция системы Аварийного запорного клапана. Деталь 71910 не входит в комплект поставки. |
| 8.2 | 71496.1 | 1 | Переливной поплавок аварийного запорного клапана |
| 9 | 71910 | 1 | Резиновое уплотнение аварийного запорного клапана (Не входит в комплект поставки) |
| 10 | 74059 | 1 | Фитинг Parker (W6FE4) |
| 11 | 71619 | 1 | Коленчатый патрубок (W6ME6) 3/8 |
| 12 | 71618 | 1 | Полиэтиленовая трубка (длина: 60 см. внешний диаметр: 3/8”) |
| 13 | 71535 | 1 | Аварийный запорный клапан с рычагом |
| 14 | 71538 | 2 | Гайка (ПВХ) для поплавка Аварийного запорного клапана / Сливного клапана |
| 15 | 71540 | 1 | Переливной поплавок Аварийного запорного клапана |
| 16 | 71539 | 1 | Накладка на поплавок Аварийного запорного клапана |
| 17 | 71536 | 1 | Установочная пластина аварийного запорного клапана |
| 18 | 71537 | 1 | Крепежный винт (ПВХ) аварийного запорного клапана (1/4x20x2 1/4) |
| 19 |
79808 |
1 | Поплавок сливного клапана (нов. образца) Поплавок сливного клапана |
| 20 | 71583 | 1 | Контргайка Сливного клапана |
| 21 |
71890 |
2 | Фитинг Parker. W8MC8 Фитинг Parker. W8MC8 |
| 22 | 71614 | 1 | Штуцер-папа. Parker (P8MC4) |
| 23 | 71588 | 3 | (5008) 1/2 x 1/2 Штуцер-мама (P8FC8) |
| 24 | 74060 | 1 | Индикатор скорости потока |
| 25 | 71626 | 1 | Полиэтиленовая трубка (с внешним диаметром ½”. 6 м) |
| 26 | 74061 | 2 | Шаровой кран ПВХ с соединениями типа 1/2 FNPT x 1/2 FNPT * |
| 27 | 71611 | 2 | Переходной ниппель (½”. ПВХ) |
| 28 | 71974 | 1 | Инсталляционный комплект для дозатора E1(при установке дозатора ниже уровня бассейна либо при подключении контроллера) |
| 29 | 77020 | 1 | Электроклапан |
| 30 | Grid Hook | ||
| 31 | 79218 | Обратный клапан | |
| 32 | 77333 | Шарнирный штифт | |
| 33 | 77336 | Петля | |
| 34 | 71576 |
Прокладка выпускного клапана |
|
| 35 | 352481 |
Гайка гайки с запорным клапаном |
|
| 74145 | 1 | Промывочный лоток для E1 |
