Description
Производитель: DEL. Франция
Модель: ROLL-TOP 3
Жалюзи и роликовый механизм ROLL-TOP 3 с мотором 250Nm 8×17 м (надводный. открытый. в комплекте с щитом управления) — полный комплект для покрытия бассейна. Состоит из жалюзи Del (цвета на выбор) и сматывающего устройства Del ROLL-TOP 3 (артикул 30025820).
Главная функция жалюзи
применительно к бассейнам — это уменьшение испарений. Испарение воды
является причиной повышенной влажности в зоне плавательного бассейна. а
также приводит к потере тепла и уменьшению объема жидкости. Другая важная задача жалюзи — это обеспечение безопасности для детей
и животных. Жалюзи выполнены из высококачественных и прочных
материалов. Они выдерживают нагрузку до 100 кг. Жалюзи также можно считать одним из элементов дизайна современного
бассейна.
Жалюзи Del. входящие в комплект. имеют ширину 8 метров и длину 17
метров. Изготовлены из ПВХ. Доступны в разных цветовых вариантах: белый. бежевый или синий.

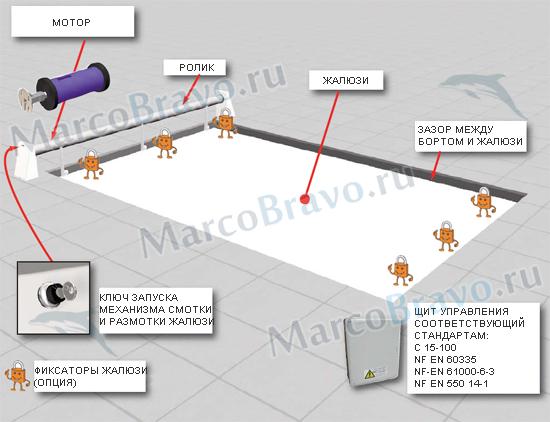

Схема установки плавающих жалюзи Del:
Жалюзи необходимо расстелить по всей длине бассейна и соединить между собой. Для соединения в панелях предусмотрены защелки.
На последней панели жалюзи всегда устанавливается специальное изогнутое крепление. которое немного поднимает вверх эту панель.
Жалюзи крепятся к барабану роликового механизма с помощью ремней.
Роликовый механизм Del ROLL-TOP 3 8×17м (артикул 30025820)
предназначен для сматывания и разматывания жалюзи. Устройство
устанавливается на бортик бассейна. Cмотка и размотка жалюзи
осуществляется при помощи мотора. который располагается прямо внутри
барабана. Корпус ролика изготовлен из алюминия. Ширина ролика — 8 м.
Максимальная длина жалюзи — 17 м.
Сматывающее устройство Del приводится в движение с помощью
специального ключа. Двигатель автоматически останавливается при
достижении покрытием края бассейна или наооборот. когда покрытие
полностью намотано на барабан. Отдельно можно приобрести фиксаторы и ремни.
позволяющие
закреплять жалюзи в открытом положении к бортику бассейна.

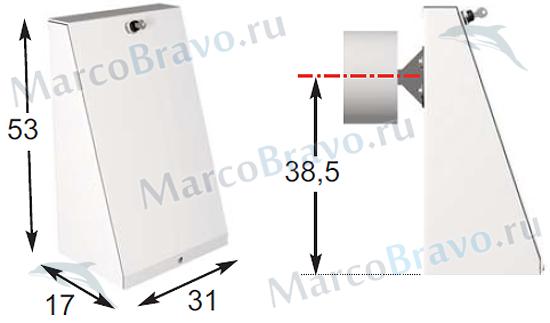

Габаритные размеры роликового механизма ROLL-TOP 3 8×17м с мотором 250Nm:
Все размеры указаны в сантиметрах.
Технические характеристики роликового механизма ROLL-TOP 3 8×17м с мотором 250Nm:
| Наименование параметра | Единицы измерения | Значение параметра |
| Ширина ролика | м | 8 |
| Максимальная длина жалюзи | м | 17 |
| Тип мотора | — | 250nm |
| Напряжение питания | В | 230 |
| Выходное напряжение | В | 24 |
| Электрическая мощность | Вт | 210 |

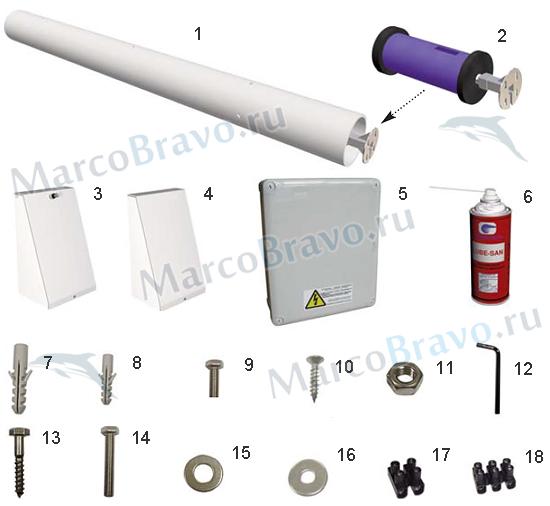

Комплектация роликового механизма ROLL-TOP 3 8×17м с мотором 250Nm:
| № | Наименование | Кол-во |
| 1 | Барабан из анодированного алюминия | 1 |
| 2 | Трубчатый мотор 250nm | 1 |
| 3 | Опорная стойка мотора | 1 |
| 4 | Опорная стойка простая | 1 |
| 5 | Щит управления | 1 |
| 6 | Смазка | 1 |
| 7 | Дюбель (Ø 12) | 8 |
| 8 | Дюбель (Ø 8) | 4 |
| 9 | Винт (M8x20) | 4 |
| 10 | Винт (M6x30) | 4 |
| 11 | Гайка (M8) |
12 |
| 12 | Ключ-шестигранник (n°4) | 1 |
| 13 | Винт (M10x60) | 8 |
| 14 | Винт (M8x50) | 8 |
| 15 | Шайба (M10) | 8 |
| 16 | Шайба (Ø 8) | 8 |
| 17 | Клеммная колодка 6-10 мм2 | 1 |
| 18 | Клеммная колодка 2.5-4 мм2 | 1 |
Установка роликового механизма ROLL-TOP 3 8×17м с мотором 250Nm:
