Description
Производитель: DEL. Франция
Модель: ROLL-TOP 2
Жалюзи и роликовый механизм ROLL-TOP 2 с мотором 120Nm 6×13 м (надводный. открытый) — полный комплект для покрытия бассейна. Состоит из жалюзи Del (цвета на выбор) и сматывающего устройства Del ROLL-TOP 2 (артикул 30025620).
Главная функция жалюзи
применительно к бассейнам — это уменьшение испарений. Испарение воды
является причиной повышенной влажности в зоне плавательного бассейна. а
также приводит к потере тепла и уменьшению объема жидкости. Другая важная задача жалюзи — это обеспечение безопасности для детей
и животных. Жалюзи выполнены из высококачественных и прочных
материалов. Они выдерживают нагрузку до 100 кг. Жалюзи также можно считать одним из элементов дизайна современного
бассейна.
Жалюзи Del. входящие в комплект. имеют ширину 6 метров и длину 13 метров. Доступны в разных цветовых вариантах: белый. бежевый. синий или черный-прозрачный (Solaire).
Схема установки плавающих жалюзи Del:
Жалюзи необходимо расстелить по всей длине бассейна и соединить между собой. Для соединения в панелях предусмотрены защелки.
На последней панели жалюзи всегда устанавливается специальное изогнутое крепление. которое немного поднимает вверх эту панель.
Жалюзи крепятся к барабану роликового механизма с помощью ремней.
Роликовый механизм Del ROLL-TOP 2 6×13м (артикул 30025620)
предназначен для сматывания и разматывания жалюзи. Устройство
устанавливается на бортик бассейна. Cмотка и размотка жалюзи
осуществляется при помощи мотора. который располагается прямо внутри
барабана. Корпус ролика изготовлен из алюминия. Ширина ролика — 6 м.
Максимальная длина жалюзи — 13 м.
Сматывающее устройство Del приводится в движение с помощью
специального ключа. Двигатель автоматически останавливается при
достижении покрытием края бассейна или наооборот. когда покрытие
полностью намотано на барабан. Отдельно можно приобрести фиксаторы и ремни.
позволяющие
закреплять жалюзи в открытом положении к бортику бассейна.
Габаритные размеры роликового механизма ROLL-TOP 2 6×13м с мотором 120Nm:
Все размеры указаны в сантиметрах.
Технические характеристики роликового механизма ROLL-TOP 2 6×13м с мотором 120Nm:
| Наименование параметра | Единицы измерения | Значение параметра |
| Ширина ролика | м | 6 |
| Максимальная длина жалюзи | м | 13 |
| Тип мотора | — | 120nm |
| Напряжение питания | В | 230 |
| Выходное напряжение | В | 24 |
| Потребляемая мощность электрощита | кВт | 0.15 |
| Диаметр барабана | мм | 170 |
| Материал барабана | — | анодированный алюминий |
| Материал опорных стоек | — | лакированный алюминий |

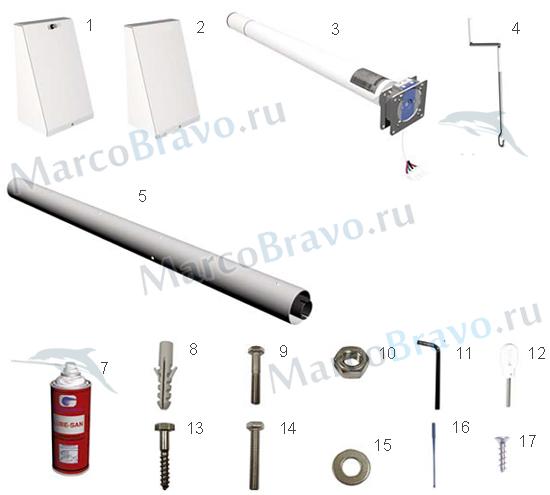

Комплектация роликового механизма ROLL-TOP 2 6×13м с мотором 120Nm:
| № | Наименование | Кол-во |
| 1 | Опорная стойка мотора | 1 |
| 2 | Опорная стойка простая | 1 |
| 3 | Трубчатый мотор 120nm | 1 |
| 4 | Ручка для вращения ролика | 1 |
| 5 | Барабан из анодированного алюминия | 1 |
| 7 | Смазка | 1 |
| 8 | Дюбель (Ø 12) | 8 |
| 9 | Винт (M6x35) | 3 |
| 10 | Гайка (M8) | 8 |
| 11 | Ключ-шестигранник (n°4) | 1 |
| 12 | Колесо ручки для вращения ролика | 1 |
| 13 | Винт (M10x60) | 8 |
| 14 | Винт (M8x50) | 8 |
| 15 | Шайба (M10) | 8 |
| 16 | Ключ (для автоматической остановки) | 1 |
| 17 | Винт (M3x16) | 2 |
Установка роликового механизма ROLL-TOP 2 6×13м с мотором 120Nm:
Формы бассейнов подходящие для использования с роликовым механизмом
ROLL-TOP 2:
*Для бассейнов размером до 7×17 м. в которых лестница расположена сбоку.
Перед установкой устройства на другие типы бассейнов необходимо проконсультироваться со специалистами.
