Производитель: DEL. Франция
Артикул товара: 30022420
Щит управления для моторов МСА 120 и МСА 250 — предназначен для безопасного управления автоматической системой сматывания жалюзи. Подходит для моторов МСА 120 и МСА 250.
С помощью данного электрического щита осуществляется
питание моторов роликовых механизмов Del Roll-Banc и Roll-In.
В случае использования с роликовым механизмом Roll-Banc мотор крепится
сбоку в опорную стойку на специальные крепления. В системе Roll-In мотор
крепится на стену в моторной шахте редом с бассейном.
Щит управления питается от
сети переменного тока с напряжением 220 В. преобразуя его в постоянное
напряжение 24 В. необходимое для работы мотора сматывающего устройства.
Щит управления должен быть установлен на расстоянии от
бассейна в сухом помещении. Установка должна соответствовать требованиям
электрических стандартов. Для защиты устройства на входе щита управления необходимо
установить автоматический
выключатель на 30 мА.
Технические характеристики щита управления для моторов МСА 120 и МСА 250:
| Наименование параметра | Единицы измерения | Значение параметра |
| Напряжение питания | В | 230 |
| Выходное напряжение | В | 24 |
| Потребляемая мощность | кВт | 0.22 |

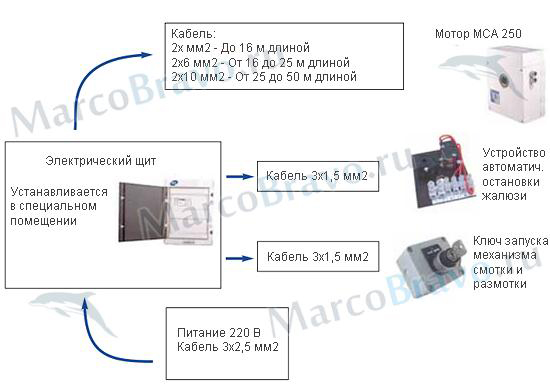

Место щита управления для моторов МСА 120 и МСА 250 в электрической схеме роликового механизма Del ROLL-BANC:
Схема подключения щита управления к моторам МСА 120 и МСА 250:
