Производитель: Vagner pool. Чехия
Артикул товара: 6023086 (6021186+6023000)

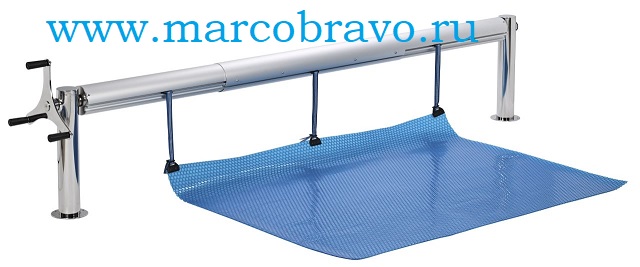

Роликовый механизм Vagner pool Jumbo 6023086 — предназначен для сматывания пузырьковых защитных покрытий бассейнов. Телескопическая штанга и роликовые опоры изготовлены из анодированного алюминия и нержавеющей стали. Опоры ролика стоят с обеих сторон на стационарных стойках из нержавеющей стали с фланцами. Для вращения ролика используется колесо-ручка. может устанавливатся с обеих сторон.
Технические характеристики роликового механизма Vagner pool Jumbo 6023086:
Материал опор: нержавеющая сталь AISI 304
Материал телескопической штанги: анодированный алюминий
Высота опоры: мм
Диаметр телескопической штанги: Ø110 мм
Длина телескопической штанги: 6.4 – 8.6 м
Максимальная ширина плёнки: 8.2 метров
Вес роликового механизма: кг

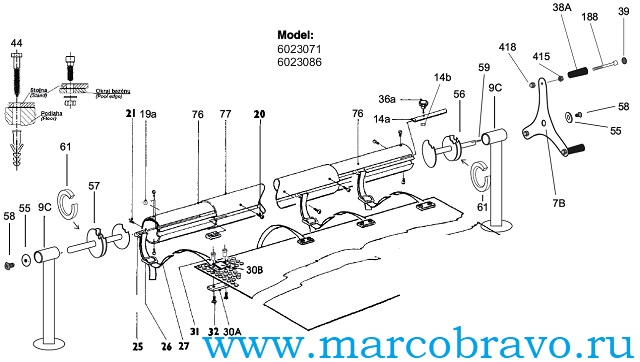

Инструкция по установке и использованию роликового механизма Vagner pool Jumbo 6023086:
7b Колесо-ручка
9a Стойка из нержавеющей стали переносная
9b Стойка из нержавеющей стали на колёсиках
9c Стойка из нержавеющей стали
13 Заглушка 35мм
14b Гайка M5
19a Гайка M6 стопорная. четырёхгранная
20 Винт стопорный M6 x 12мм из нерж. стали. полукруглая головка. шестигранник
21 Шуруп 5.5×22мм

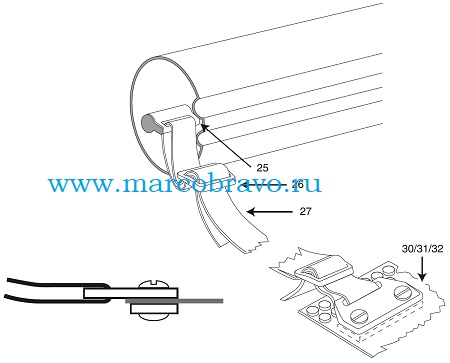

25 Каретка
26 Застежка пластмассовая
27 Ремешок 20 мм 1.5 м синий
30a Крепление ремешка с проушиной
30b Крепление ремешка
31 Гайка M6 x 10 пластмассовая. плоская головка
32 Винт M6 x 10 пластмассовый
36A Винт упора M6 x 14
38А Ручка
39 Заглушка для ручки
40c Колесо
42 Заглушка центра колеса
44 Набор для крепления намоточного устройства жёстко закреплённого
54 Стопорная заглушка колёсика
55 Подкладка 35
56 Нержавеющая сталь барабан с осью
57 Нержавеющая сталь барабан с осью короче
58 Винт М6х12 — шестигнанник (имбус)
59 Клинышек в барабан из нержавеющей стали
61 пластиковое кольцо
76a Внутренняя часть трубки 2.7 m
76b Внутренняя часть трубки 3.2 m
77a Внешнняя часть трубки 2.7 m
77b Внешнняя часть трубки 3.2 m
188 Винт М8х75 — шестигнанник (имбус)
415 Гайка из нержавеющей стали M8x13
418 Гайка из нержавеющей стали M8
