Description
Производитель: DEL. Франция
Модель: ROLL-EASY
Артикул товара: 30026521

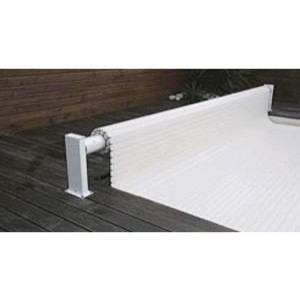

Роликовый механизм с ручным управлением ROLL-EASY 5×11м (надводный. открытый) — предназначен для ручного сматывания жалюзи. Устройство устанавливается на бортик бассейна. Барабан роликового механизма изготовлен из анодированного алюминия (толщина 4 мм). Диаметр барабана — 130 мм. Две опорные стойки изготовлены из лакированного алюминия (толщина 4 мм). Стандартный цвет опорных стоек — белый. но можно также как опцию заказать стойки бежевого (RAL 1015) или серого цвета (RAL 7047). Управление смоткой и размоткой жалюзи осуществляется вручную с помощью специального колеса. Ширина ролика — 4 м. Максимальная длина жалюзи — 16 м.
Роликовый механизм с ручным управлением ROLL-EASY — используется для сматывания жалюзи Del. Самый распространненый цвет жалюзи — белый. Доступны и другие расцветки: бежевый. синий или черный-прозрачный (Solaire).
Отдельно можно приобрести фиксаторы и ремни. позволяющие закреплять жалюзи в открытом положении к бортику бассейна.
Габаритные размеры роликового механизма с ручным управлением ROLL-EASY 5×11м:
Все размеры указаны в сантиметрах.
Технические характеристики роликового механизма с ручным управлением ROLL-EASY 5×11м:
| Наименование параметра | Единицы измерения | Значение параметра |
| Ширина ролика | м | 5 |
| Максимальная длина жалюзи | м | 11 |
| Диаметр барабана | мм | 130 |
| Материал барабана | — | анодированный алюминий |
| Материал опорных стоек | — | лакированный алюминий |
Комплектация роликового механизма с ручным управлением ROLL-EASY 5×11м:
| № | Наименование | Кол-во |
| 1 | Барабан роликового механизма | 1 |
| 2 | Опорная стойка с лебедкой | 1 |
| 3 | Опорная стойка простая | 1 |
| 4 | Колесо для смотки жалюзи | 1 |
| 5 | Дюбель (M8 12×60) | 8 |
| 6 | Винт (M8x80) | 8 |
| 7 | Шайба (M8) | 8 |
| 8 | Ключ-шестигранник (n°4) |
1 |
Сборка роликового механизма с ручным управлением ROLL-EASY 5×11м:
Установка роликового механизма с ручным управлением ROLL-EASY 5×11м:
При установке сматывающего устройства на борт бассейна необходимо. чтобы опоры находились строго в вертикальном положении. а ролик в строго горизонтальном положении. Для этого используйте инструмент уровень. Зазор между барабаном и стойкой составляет — 5 мм.
Центр ролика должен строго совпадать с серединой бассейна.
Для крепления опор к борту бассейна необходимо просверлить отверстия диаметром 12 мм. Крепежные элементы: дюбели M8 12×60. винты M8x80 и шаибы M8.
Формы бассейнов подходящие для использования с роликовым механизмом
Del ROLL-EASY:
Перед установкой устройства на другие типы бассейнов необходимо проконсультироваться со специалистами.
