Description
Производитель: DEL. Франция
Модель: ROLL-SUN 2
Артикул товара: 30023620
Роликовый механизм Del ROLL-SUN 2 с мотором 120Nm 6×11 м (надводный. открытый)
— предназначен для автоматического сматывания жалюзи. Устройство
устанавливается на бортик бассейна. Мотор механизма находится прямо в
барабане и работает за счет солнечной энергии. Барабан роликового
механизма
изготовлен из анодированного алюминия (толщина 5 мм). Диаметр барабана —
170 мм. Две опорные стойки изготовлены из лакированного алюминия
(толщина 4 мм). Стандартный цвет опорных стоек — белый. но можно также
как опцию заказать стойки бежевого (RAL 1015) или серого цвета (RAL
7047). Ширина ролика — 6 м. Максимальная длина
жалюзи — 11 м.
Управление смоткой и размоткой жалюзи осуществляется автоматически с
помощью
трубчатого мотора 120Nm (24 V DC). который располагается прямо внутри
барабана. Питание мотора осуществляется с помощью двух аккумуляторных
батарей по 12 вольт (20.3 Ач). которые заряжаются от трех солнечных пластин
(фотоэлементов). расположенных в опорной стойке ролика. Зарядное
устройство поставляется в комплекте.
Полностью заряженного аккумклятора хватает на 60
сматываний/разматываний жалюзи для бассейна размером 6×13 м. Двигатель автоматически
останавливается при
достижении покрытием края бассейна или наооборот. когда покрытие
полностью намотано на барабан. Настройка остановки сматывающего
устройства осуществляется при пмощи ключа на трубчатом моторе.
Сматывающее устройство Del приводится в движение с помощью
специального ключа. что препятствует пользованию устройством посторонними лицами или детьми.
В роликовом механизме ROLL-SUN 2 предусмотрено устройство ограничения
вращения. В случае заедания жалюзи или других аварийных ситуаций
устройство реагирует на увеличение усилия для вращения барабана и
автоматически останавливает процесс смотывания или разматывания жалюзи.
Роликовый механизм Del ROLL-SUN 2 с мотором 120Nm — используется для сматывания жалюзи Del. Самый распространненый цвет жалюзи — белый. Доступны и другие расцветки: бежевый. синий или черный-прозрачный (Solaire).
Отдельно можно приобрести фиксаторы и ремни.
позволяющие
закреплять жалюзи в открытом положении к бортику бассейна.
Габаритные размеры роликового механизма Del ROLL-SUN 2 с мотором 120Nm 6×11 м:
Все размеры указаны в сантиметрах.
Технические характеристики роликового механизма Del ROLL-SUN 2 с мотором 120Nm 6×11 м:
| Наименование параметра | Единицы измерения | Значение параметра |
| Ширина ролика | м | 6 |
| Максимальная длина жалюзи | м | 11 |
| Тип мотора | — | 120nm |
| Выходное напряжение | В | 24 |
| Напряжение аккумулятора | В | 12 |
| Емкость аккумулятора | Ач | 20.3 |
| Диаметр барабана | мм | 170 |
| Материал барабана | — | анодированный алюминий |
| Материал опорных стоек | — | лакированный алюминий |
Комплектация роликового механизма Del ROLL-SUN 2 с мотором 120Nm 6×11 м:
| № | Наименование | Кол-во |
| 1 | Опорная стойка мотора | 1 |
| 2 | Опорная стойка простая | 1 |
| 3 | Трубчатый мотор 120nm | 1 |
| 4 | Ручка для вращения ролика | 1 |
| 5 | Барабан из анодированного алюминия | 1 |
| 6 | Аккумуляторная батарея | 2 |
| 7 | Зарядное устройство | 1 |
| 8 | Смазка | 1 |
| 9 | Дюбель (Ø 12) | 8 |
| 10 | Винт (M6x35) | 3 |
| 11 | Гайка (M8) | 8 |
| 12 | Ключ-шестигранник (n°4) | 1 |
| 13 | Соединительный провод | 1 |
| 14 | Провод для аккумуляторных батарей | 1 |
| 15 | Винт (M10x60) | 8 |
| 16 | Винт (M8x50) | 8 |
| 17 | Шайба (M10) | 8 |
| 18 | Ключ (для автоматической остановки) | 1 |
| 19 | Винт (M3x16) | 2 |
| 20 | Колесо ручки для вращения ролика | 1 |
Сборка роликового механизма Del ROLL-SUN 2 с мотором 120Nm 6×11 м:

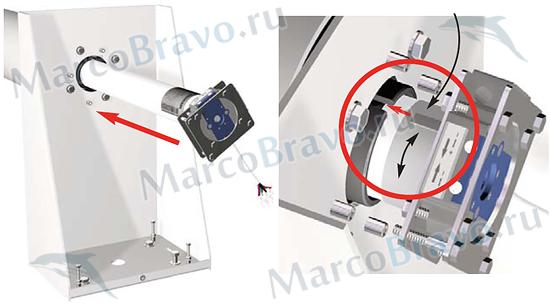

Вставьте мотор в барабан и совместите отметки. вращая рукой серое кольцо.
Аккумуляторные батарей помещаются в опорную стойку. Перед установкой батареи необходимо зарядить.
Установка роликового механизма Del ROLL-SUN 2 с мотором 120Nm 6×11 м:

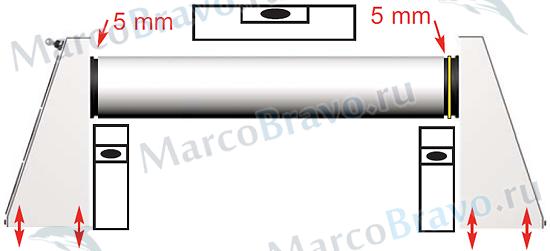

При установке сматывающего устройства на борт бассейна необходимо.
чтобы опоры находились строго в вертикальном положении. а ролик в строго
горизонтальном положении. Для этого используйте инструмент уровень.
Зазор между барабаном и стойкой составляет — 5 мм.

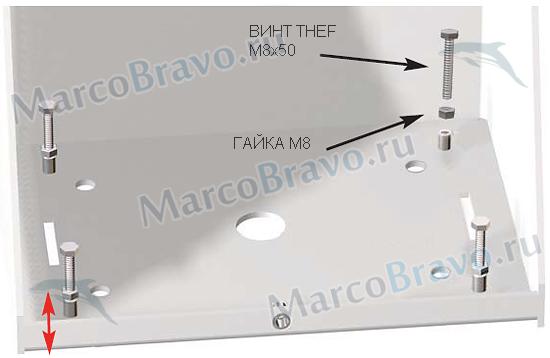

Положение стоек настраивается с помощью регулировочных винтов и гаек.

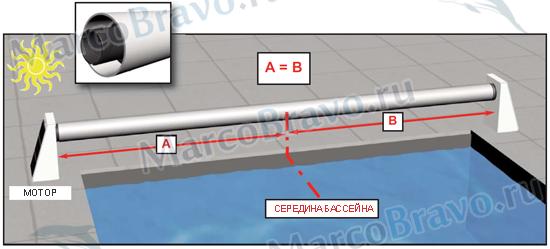

Центр ролика должен строго совпадать с серединой бассейна. Опора с
фотоэлементами должна быть установлена с солнечной стороны бассейна.

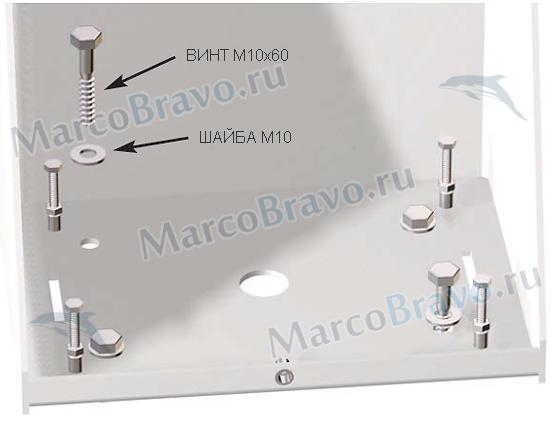

Для крепления опор к борту бассейна необходимо просверлить отверстия
диаметром 12 мм. Крепежные элементы: дюбели Ø 12. винты M10x60 и
шаибы M10.

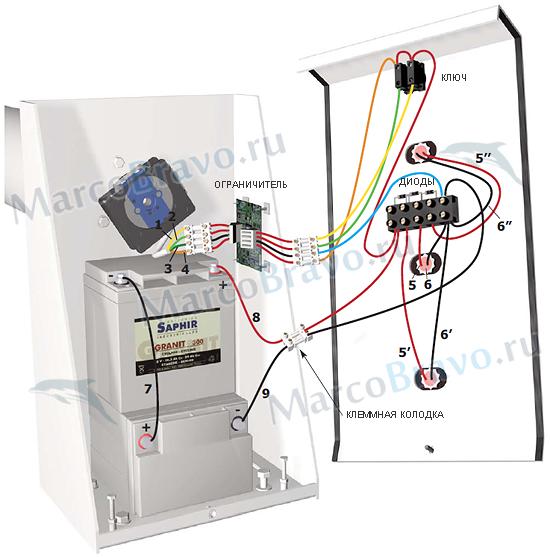

Электрическая часть роликового механизма Del ROLL-SUN 2 с мотором 120Nm 6×11 м:
1 — питание устройства автоматической остановки вращения ролика
2 — питание устройства автоматической остановки вращения ролика
3 — питание мотора —
4 — питание мотора +
5 и 5′ — Фотоэлементы +
6 и 6′ — Фотоэлементы —
7 — перемычка аккумуляторов
8 — Подсоединение к батареи +
9 — Подсоединение к батареи —
Управление процессом сматывания-разматываня жалюзи с помощью ключа:
Регулирование точки автоматической остановки сматывания-разматывания жалюзи:
Вставьте ключ в соответствующее отверстие и отрегулируйте место остановки жалюзи.
Формы бассейнов подходящие для использования с роликовым механизмом
Del ROLL-SUN 2:
Перед установкой устройства на другие типы бассейнов необходимо проконсультироваться со специалистами.
