Description
Производитель: DEL. Франция
Модель: ROLL-OVER
Артикул товара: 30029620
Роликовый механизм Del ROLL-OVER с мотором 120Nm 6×14 м (надводный. закрытый. дерево. с щитом управления) — предназначен для автоматического сматывания жалюзи. Устройство устанавливается на бортик бассейна.
Устройство состоит из сматывающего барабана. который опирается на две боковые стойки из лакированного алюминия. Стойки закрываются по бокам декоративными панелями из ПВХ. Сверху на конструкцию одевается защитный декоративный кожух из дерева Ипе (отличающегося прочностью и износостойкостью). который опирается на каркас из кислотостойкой нержавеющей стали AISI-316L и две балки из лакированного алюминия. Цвет кожуха — коричневый. Защитный кожух также может быть использована как скамья (выдерживает вес двух человек). Барабан ролика произведен из анодированного алюминия (толщина 5 мм). Диаметр барабана 170 мм. Ширина ролика — 6 м. Максимальная длина жалюзи — 14 м.
Управление смоткой и размоткой жалюзи осуществляется автоматически с помощью трубчатого мотора 120Nm (24 V DC). который располагается прямо внутри барабана. Питание мотора осуществляется с помощью электрического щита (в комплекте). Двигатель автоматически останавливается при достижении покрытием края бассейна или наооборот. когда покрытие полностью намотано на барабан. Настройка остановки сматывающего устройства осуществляется при пмощи ключа на трубчатом моторе. Система оборудована встроенным автоматическим выключателем. который защитит оборудование в аварийных ситуациях.
Сматывающее устройство Del приводится в движение с помощью специального ключа. что препятствует пользованию устройством посторонними лицами или детьми.
В роликовом механизме ROLL-OVER предусмотрено устройство ограничения вращения. В случае заедания жалюзи или других аварийных ситуаций устройство реагирует на увеличение усилия для вращения барабана и автоматически останавливает процесс смотывания или разматывания жалюзи.
Роликовый механизм ROLL-OVER — используется для сматывания жалюзи Del. Самый распространненый цвет жалюзи — белый. Доступны и другие расцветки: бежевый. синий или черный-прозрачный (Solaire).
Отдельно можно приобрести фиксаторы и ремни. позволяющие закреплять жалюзи в открытом положении к бортику бассейна.

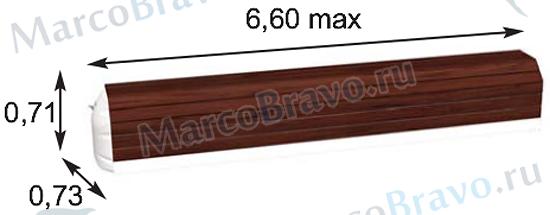

Габаритные размеры роликового механизма Del ROLL-OVER с мотором 120Nm 6×14 м:
Технические характеристики роликового механизма Del ROLL-OVER с мотором 120Nm 6×14 м:
| Наименование параметра | Единицы измерения | Значение параметра |
| Ширина ролика | м | 6 |
| Максимальная длина жалюзи | м | 14 |
| Тип мотора | — | 120Nm |
| Напряжение питания | В | 230 |
| Выходное напряжение | В | 24 |
| Диаметр барабана | мм | 170 |
| Материал каркаса | — | нержавеющая сталь AISI-316L |
| Материал защитного кожуха | — | дерево Ипе |
| Материал барабана | — | анодированный алюминий |
| Материал опорных стоек | — | лакированный алюминий |
Комплектация механизма Del ROLL-OVER с мотором 120Nm 6×14 м:
| № | Наименование | Кол-во |
| 1 | Роликовый механизм с защитным кожухом из дерева Ипе | 1 |
| 2 | Щит управления | 1 |
| 3 | Трубчатый мотор 120Nm | 1 |
| 4 | Ручка для вращения ролика | 1 |
| 5 | Дюбель (Ø 12) | 4 |
| 6 | Заглушка белая | 4 |
| 7 | Ключ-шестигранник (n°4) | 1 |
| 8 | Винт (M10x60) | 4 |
| 9 | Шайба (M10) | 4 |
| 10 | Ключ (для автоматической остановки) | 1 |
| 11 | Ключ для запуска роликового механизма | 2 |

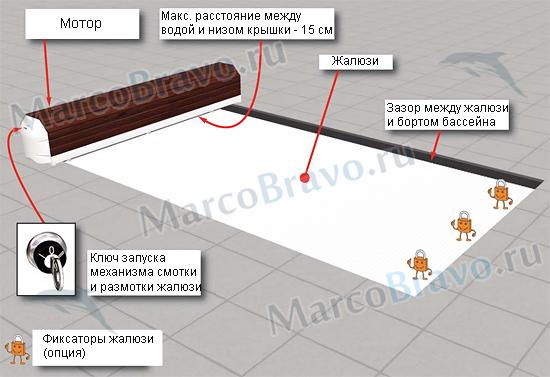

Установка роликового механизма Del ROLL-OVER с мотором 120Nm 6×14 м:

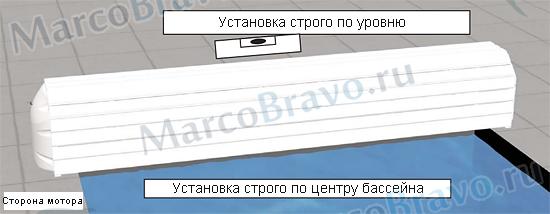

При установке сматывающего устройства на борт бассейна необходимо. чтобы опоры находились строго в вертикальном положении. а ролик в строго горизонтальном положении.

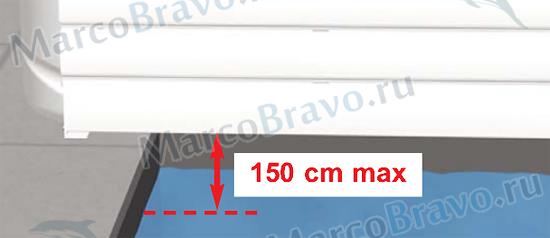

Расстояние между водой и низом защитного кожуха не должно превышать 150 см.
Опорные стойки крепятся к борту бассейна с помощью винтов M10x60.
Планки из дерева крепятся к каркасу с помощью винтов.

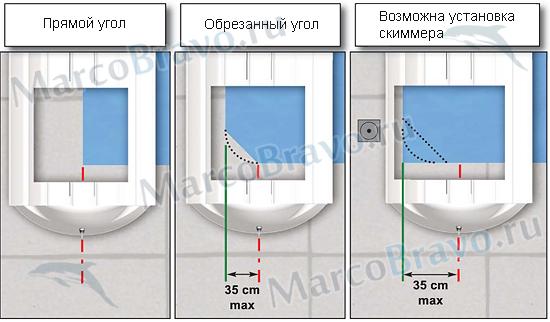

Установка роликового механизма Del ROLL-OVER с мотором 120Nm 6×14 м на разные типы бассейна:

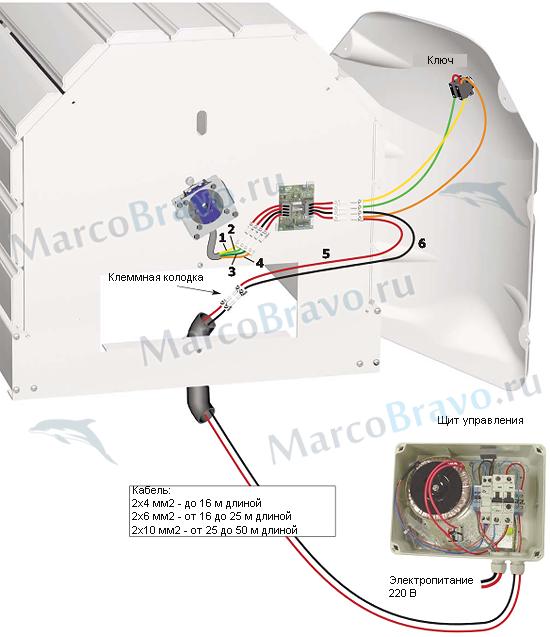

Электрическая часть роликового механизма Del ROLL-OVER с мотором 120Nm 6×14 м:
Управление процессом сматывания-разматываня жалюзи с помощью ключа:

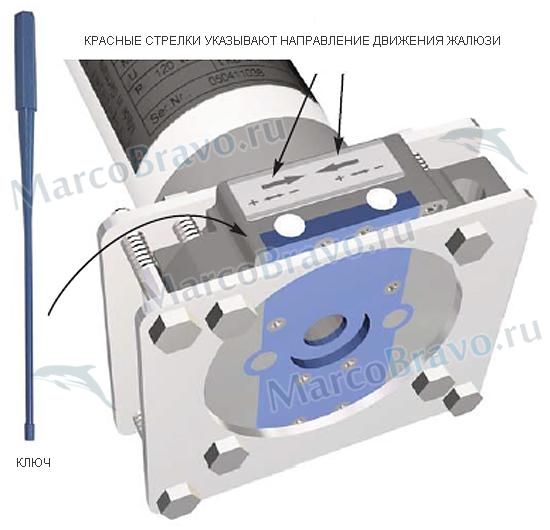

Регулирование точки автоматической остановки сматывания-разматывания жалюзи:
