Производитель: Vagner pool. Чехия
Артикул товара: 6019000 / 6019300
Опора с электроприводом Vagnerpool. фланцевая. из нержавеющей стали — предназначена для автоматического сматывания пузырьковых защитных покрытий бассейнов. опоры ролика крепятся к полу при помощи дюбелей. Для вращения штанги используется электропривод встраиваемый в штангу. управляется дистанционным пультом и щитом управления. В двигатель встроены концевые выключатели и защита от перегрузки.
Технические характеристики опоры Vagner pool с электроприводом:
- Материал опор: нержавеющая сталь
- Высота опоры: 325 мм
- Максимальная длина покрывала: 60 метров
- Напряжение питания: 220 вольт
- Электродвигатель: 12 вольт. 70 об/мин. 35 Nm. IP 55
- Вес роликового механизма: 4.5 кг
Размеры опоры Vagner pool с электроприводом:
| A | C | E | F |
| 325 | 80 | 35 | 90 |

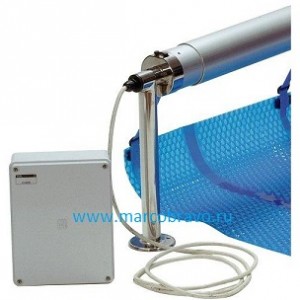

Общий вид опоры Vagner pool с электроприводом (штанга в комплект не входит):
Деталировка роликового механизма Vagner pool с электроприводом:
| Позиция | Описание |
| 6а | Ось короткая 20x75mm M8x20. арт. V600-6a |
| 8 | Вставка. арт. |
| 9с | Нержавеющая стойка постоянная. арт. V600-9c |
| 9е | Нержавеющая стойка телескопическая. арт. V600-9h |
| 10 | Захватывающий барабан. арт. V600-10 |
| 11 | Прокладка 8×24мм. арт. V600-11 |
| 12 | Гайка M8. арт. V600-12 |
| 14а | Переключатель. арт. V600-14a |
| 14б | Гайка М5. арт. V600-14b |
| 15 | Болт переключателя. арт. V600-15 |
| 16а | Труба. внутренняя часть 1.35m (NZ 4.4m). арт. V600-16a |
| 16б | Труба. внутренняя часть 1.85m (NZ 5.4m). арт. V600-16b |
| 16с | Труба. внутренняя часть 2.7m (NZ 7.1m). арт. V600-16c |
| 17 | Труба. внешняя часть 2.7 м. арт. V600-17a |
| 19 | Ролик-арретир. арт. V600-19a |
| 20 | Болт-арретир M6x12. арт. V600-20 |
| 21 | Болт 4.8×13. арт. V600-21 |
| 25 | Бегунок. арт. V600-25 |
| 26 | Пряжка. арт. V600-26 |
| 27 | Ремень 20mm 1.5m. арт. V600-27 |
| 30b | Крепление ремня. арт. V600-30b |
| 30a | Крепление ремня. арт. V600-30a |
| 31 | Гайка пластмассовая. арт. V600-31 |
| 32 | Болт пластмассовый. арт. V600-32 |
| 50 | Набор для крепления в полу. арт. V600-44 |
| 52 | Электрораспределитель. арт. V600-48 |
| 53 | Брелок дистанционного управления. арт. 5203001 |
| 54 | Проход кабеля. арт. 52090091 |
| 55 | Заглушка 30мм. арт. V600-49 |
| 56 | Электропривод 12V 535/7. арт. V600-47 |
| 57 | Стержень для настройки концевого положения. арт. |
