Description

Производитель: КНР

Модель: LN-RF8B-T

Артикул: TA011230

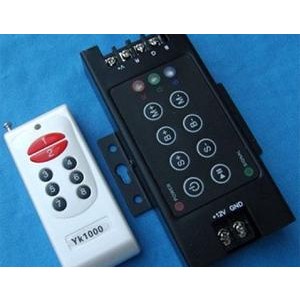

Трехканальный блок управления светодиодными лентами и лампами — 1К — контроллер используются для управления яркостью и цветом многоцветных светодиодных лент. линеек или модулей; для создания сложных световых эффектов: изменение скорости. яркости. прямой выбор статических и динамических программ. Эффектами можно управлять как с ДУ. так и с помощью сенсорных кнопок на блоке управления.

Технические характеристики блока управления светодиодными лентами и лампами — 1К:

• Функции: 25 программ переключения. регулировка яркости. скорости. пауза. память последней настройки.
• Входное напряжение: 5/24 В
• Выходная мощность: 144/244 Вт
• Выходной ток. А: до 4A на канал(на один цвет)
• Количество каналов(выходов): 3
• Вес: 100g
• Габариты: 121-53-25 mm

Схема подключения:

Подключение:

1 Всегда проверяйте правильность подключения выводов RGB- лент к клеммам V+ .R.G.B на контроллере.
2 Ленты можно подключать как параллельно. так и последовательно. максимальный ток на каждый канал R.G.B не более 5A .
3. ВАЖНО! Источник питания можно подключать ко входу «DC input» слева. или же к клеммам. маркированным “ + “. “-“. справа. Но «DC input» выдерживает максимальный ток только 5A. если же рабочий ток больше 5А. то используйте только подключение к клеммам “ + “. “-“. расположенным справа.
