Description
Поизводитель: WOW. Belgique
Модель: W130FL
Шар волнообразования WOW W130FL — предназначен для создания волн в бассейнах и закрытых водоёмах. в качестве развлечения купающихся. или. технических нужд (взбалтывание тех.жидкостей). Принцип работы основан на изменении центра тяжести по вертикали внутри шара. что создает вертикальные колебания и генерацию резонанса волн. Характеристики волны зависит от многих факторов влияющих на резонанс волн. таких как: работа системы фильтрации. формы бассейна. объекты в бассейне (горка. лестницы. дайвинг. трамплины…). количества купающихся. Принцип резонанса является выжным фактором создания больших волн. каждый раз. когда шар подпрыгивает и отдаёт свою энергию в бассейн. волны становятся все больше и больше.

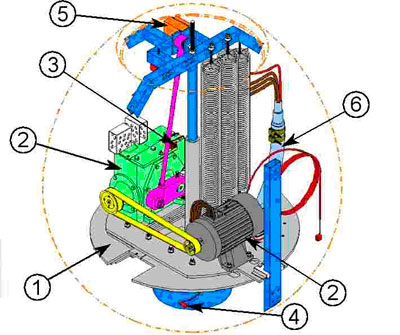

Устройство шара волнообразования WOW:
1. Подвижная масса основания механизма: вертикальные движения основания приводят шар в движение. Вся масса основания перемещается с помощью системы шатуна-кривошипа. соединенного с мотор-редуктором.
2. Блок двигателя с редуктором: Двигатель асинхронный двигатель переменного тока 12V.
3. Датчики синхронизации: Датчики для регулировки амплитуды движения.
4. Датчик воды: Используется для обнаружения воды в шаре
5. CB50 бокс: Используется для комплектовании датчика (воды и синхронизации) и передачи электрического импульсов (модуляция / демодуляция сигнала). Содержит акселерометр для замера амплитуды и частоты волны.
6. Лента кабеля питания: гибкий провод питания. идущего от блока управление.
| Общие характеристики | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Модель | W105FL | W105F | W130FL | W130F | W150FL | W150F | W165FL | W165F | W180F |
| Материал | Стеклопластик. смолы | ||||||||
| Диаметр (см) | 105 | 105 | 130 | 130 | 150 | 150 | 168 | 168 | 180 |
| Высота (см) | 86 | 86 | 114 | 114 | 128 | 128 | 149 | 149 | 149 |
| Осадка (см) | 25 | 30 | 31 | 38 | 36 | 41 | 46 | 52 | 55 |
| Вес (кг) | 180 | 210 | 330 | 420 | 500 | 580 | 780 | 800 | 1080 |
| Электрические характеристики | |||||||||
| Напряжение питания шара | 3 х 12 переменного тока | ||||||||
| Мощность. макс. (кВт) | 0.5 | 0.7 | 0.9 | 1.5 | 1.7 | 1.9 | 2.5 | 3.0 | 4.5 |
| Спецификация кабеля | |||||||||
| Материал | Сантопрен | ||||||||
| Стандартная длина | 25 м | ||||||||
| Диаметр | 28 мм | ||||||||
| Вес / метр | 1.5 кг / м | ||||||||
| Температурные характеристики | |||||||||
| Рабочая температура | -10 ° C / + 50 ° С | ||||||||
| Температура хранения | -20 ° C / + 70 ° С | ||||||||
| Эксплуатационные характеристики | |||||||||
| Модель | W105FL | W105F | W130FL | W130F | W150FL | W150F | W165FL | W165F | W180F |
| Глубина (см) * | 110 | 140 | 125 | 150 | 140 | 160 | 150 | 170 | 180 |
| Площадь бассейна (м²) | |||||||||
| Волна высотой 30 см | 100 | 180 | 300 | 450 | 500 | 700 | 1000 | 1100 | 1500 |
| Волна высотой 60 см | 45 | 80 | 130 | 200 | 230 | 300 | 400 | 450 | 600 |
| Волна высотой 80 см | 30 | 50 | 80 | 120 | 150 | 200 | 250 | 300 | 400 |
| Напряжение питания блока управления | |||||||||
| Модель | W105FL | W105F | W130FL | W130F | W150FL | W150F | W165FL | W165F | W180F |
| Напряжение | 1 х 230 В + заземление | 3 х 400 В + заземление | |||||||
* Минимальная глубина в точке привязки волнового шара для вертикального движения. в диаметре 3 метров относительно опорной точки.
- Высота волны измеряется от вершины до основания.
- Высота волны 80 см не предел. возможны волны высотой более 1 метра.
