Description
Производитель: Grundfos
Модель: UPS 25-80 180
Артикул: 95906440
Циркуляционный насос Grundfos UPS 25-80 180 — предназначен для перекачивания рабочих жидкостей в системах кондиционирования и подогрева воды. Область применения плавательные бассейны и системы отопления. Насос перекачивает только чистые. невязкие и неагрессивные жидкости. которые не содержат твердых частиц и волокон. так как насос не имеет префильтра.
Циркуляционный насос Grundfos UPS 25-80 180 — это одноступенчатый трехскоростной насос UPS серии 100 с горизонтальным расположением вала и электрическим приводом. устанавливается только горизонтально расположенным валом (болтом выпуска воздуха вбок). В устройстве предусмотрена возможность изменения частоты вращения вала электродвигателя. три режима скорости. Насос работает почти бесшумно и потребляет мало электроэнергии. обмотки двигателя не боятся перегрева при блокировки насоса. Конструкция насоса не содержит сальников. ротор изолирован от статора. и электродвигателем. что образует единый узел. Для нормальной работы насоса необходимо обеспечить постоянный приток перекачиваемой воды. так как керамико-графитовые подшипники смазываются перекачиваемой водой.
Технические характеристики циркуляционного насоса Grundfos UPS 25-80 180:
| Наименование параметра | Ед.изм. | Значение параметра |
| Напряжение питания | В | ~ 220 |
| Материал корпуса | чугун | |
| Допустимые отклонения напряжения питания от номинального значения | % | ± 4% |
| Производительность средняя/максимальная | м3/ч | 5.26/9.0 |
| Высота подъёма воды. рекомендуемая/максимальная | м | 5.26/8.0 |
| Кол-во скоростей вращения вала насоса | — | 3 |
| Потребляемая мощность | Вт | 110/155/165 |
| Ток потребления | А | 0.5/0.7/0.7 |
| Класс изоляции (IEC 85) | — | Класс F |
| Класс защиты корпуса электродвигателя (IEC 34-5) | — | X4D |
| Масса (нетто) | кг | 4.2 |
| Масса (брутто) | кг | 4.5 |
| Температура окружающего воздуха | ºС | от +10 до +40 |
| Влажность окружающего воздуха. не более | % | 60 |
| Температура перекачиваемой жидкости | ºС | от -25 до +110 |
| Средняя рабочая температура жидкости | ºС | 60 |
| Давление в системе. не более | бар | 10 |
| Давление во всасывающем патрубке. не менее | бар | 1.08 |
| Присоединение | G 1 1/2 |
Габаритные и присоединительные размеры циркуляционного насоса Grundfos UPS 25-80 180:
| Тип насоса | Размеры. мм | |||||||
| L1 | L2 | L3 | H1 | H2 | B1 | B2 | G | |
| Grundfos UPS 25-80 180 | 180 | 236 | 290 | 32 | 130 | 82 | 52 | 1½ |

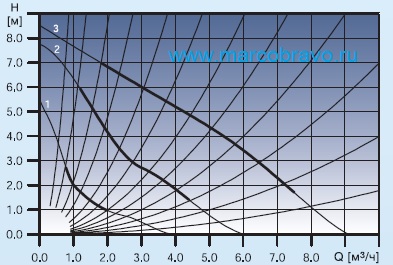

Напорные характеристики циркуляционного насоса Grundfos UPS 25-80 180:
Деталировка циркуляционного насоса Grundfos UPS-25/80 180:
| Поз | Наименование |
| 1 | Корпус циркуляционного насоса Grundfos UPS 25-80 180 |
| 2 | Шайба профильная уплотнения входного отверстия рабочего колеса циркуляционного насоса Grundfos UPS 25-60 180 |
| 3 | Рабочее колесо циркуляционного насоса Grundfos UPS 25-80 180 |
| 4 | Пресс втулка крепления рабочего колеса циркуляционного насоса Grundfos UPS 25-80 180 |
| 5 | Пластина с графитовым подшипником циркуляционного насоса Grundfos UPS 25-80 180 |
| 6 | Крышка-фиксатор подшипника циркуляционного насоса Grundfos UPS 25-80 180 |
| 7 | Вал ротора керамический циркуляционного насоса Grundfos UPS 25-80 180 |
| 8 | Ротор циркуляционного насоса Grundfos UPS 25-80 180 |
| 9 | Прокладка уплотнительная циркуляционного насоса Grundfos UPS 25-80 180 |
| 10 | Гильза ротора циркуляционного насоса Grundfos UPS 25-80 180 |
| 11 | Подшипник графитовый циркуляционного насоса Grundfos UPS 25-80 180 |
| 12 | Статор циркуляционного насоса Grundfos UPS 25-80 180 |
| 13 | Корпус двигателя циркуляционного насоса Grundfos UPS 25-80 180 |
| 14 | Винт-пробка циркуляционного насоса Grundfos UPS 25-80 180 |
| 15 | Прокладка кольцо пробки резьбовой циркуляционного насоса Grundfos UPS 25-80 180 |
| 16 | Коробка клеммная циркуляционного насоса Grundfos UPS 25-80 180 |
| 17 | Крышка клеммной коробки циркуляционного насоса Grundfos UPS 25-80 180 |
| * Замена запасных частей циркуляционного насоса 1″ Grundfos UPS-25/80 180 производится агрегатно. | |
Схема подключения насоса к системе электроснабжения:
| Поз | Наименование |
| A0 | Щит распределительный |
| A1 | Щит управления фильтровальной установкой* |
| M1 | Насос фильтровальной установки |
| SK | Термостат |
| YA | Клапан Электромагнитный |
| M2 | Циркуляционный насос Grundfos UPS 25-80 180 |
| QF1 | Выключатель автоматический 4-х пол. |
| QF2 | Устройство защитного отключения УЗО 4 пол. |
| QF3 | Выключатель автоматический 1 пол. АВВ S 231R C6 |
| KL1 | Контактор |
Размеры упаковки: прямоугольный картонный короб 195x140x140 мм
Обозначение насосов Grundfos UPS серии 100:
