Description
Производитель: Harvia. Финляндия
Модель: c260
Артикул: C26040034
Пульт управления Harvia C260-34 — состоит из двух частей: блока управления с температурным датчиком и двухгруппового блока питания. Существует две модели блока питания. Таким образом. пульт управления можно использовать с каменками различной электрической мощности.
Блоки питания. предназначенные для малой электрической мощности. снабжаются автоматическими выключателями на 25 А. что позволяет им управлять каменками суммарной мощностью до 34 кВт.
Модель: C260400
| Наименование параметра | Единицы измерения | Значение параметра |
| Ширина | мм | 250 |
| Высота | мм | 223 |
| Глубина | мм | 70 |
| Масса | кг | 1.1 |
| Настраиваемая температура мин-макс | °C | 40-110 |
| Макс. показатель дисплея | °C | 125 |
| Макс. мощность каменки | кВт | 26 |
| Время непрерывной работы | час | 6.12 or 18 |
| Время задержки включения | час | 0-12 |
Электрическая схема подключения управления Harvia C260:
Функции пульта управления Harvia C260:
.jpg)
Выключатели и сигнальные лампочки пульта управления:
- Главный выключатель — подключается энергия блока управления.
- Недельный таймер — показывает день недели. режим управления летнее время (±1 ч). а также содержит индикаторы первой и второй половины дня (АМ/РМ) в 12-часовой форме.
- Ручная клавиша.
- Дисплей. На дисплее поочередно в течение нескольких секунд видны температура в сауне и оставшееся время включения.
- Регулятор температуры.
- Сигнальная лампочка красная. Если сигнальная лампочка горит постоянно. на дисплее видна преобладающая в сауне температура.
- Сигнальная лампочка зеленая. При постоянном горении сигнальной лампочки на дисплее видно выбранное время включения.
- Сигнальная лампочка красная. Если сигнальная лампочка горит. каменка находится во включенном положении.
Крепление блока управления к стене:
Варианты установки времени включения:

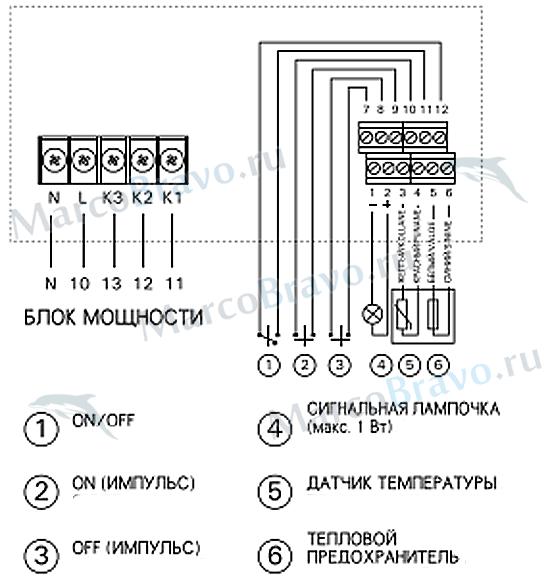

Внешние подключения:
