Производитель: Harvia. Финляндия

Модель: Vega ВX90 E

Артикул: HBXE900400

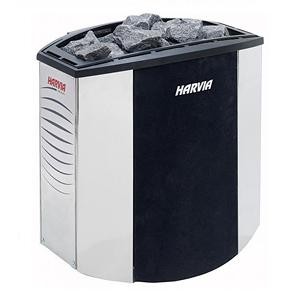

Настенная электрическая печь для сауны Harvia Vega Lux ВX90 E (8-14 м3. 9 кВт) (без пульта управления) — предназначена для саун средних размеров. Печь вырабатывает пар и создает в парилке высокую температуру. Корпус каменки изготовлен из высококачественной нержавеющей стали. Печь отличается эргономикой и экономичностью. Данная модель предназначена для настенного монтажа. Печь крепится на стену с помощью монтажной рамы (поставляется в комплекте).

Модель Vega Lux ВX90 E управляется с помощью выносного пульта (например. Harvia C-90 или C-150). Пульт устанавливается в сухом месте вне парильного помещения (например. в предбаннике). К пульту управления подключается датчик температуры. с помощью которого в сауне поддерживается запрограммированная температура. Датчик и предохранитель от перегрева устанавливаются в коробке. которая располагается в парилке над печью. Если температура в сауне поднимется слишком высоко. сработает предохранитель и нагревательные элементы будут автоматически отключены.

Включается печь нажатием на кнопку пульта управления. После этого каменка будет работать в течение запрограммированного Вами времени и затем автоматически отключится (если ее не отключить раньше вручную). Возможен и отложенный старт включения печи. Это значит. что печь начнет работать сама через установленное Вами время. Конкретные способы управления каменкой зависят от модели пульта.

Каменка Vega Lux ВX90 E устанавливается на монтажную раму. которая в свою очередь крепится к стене (с помощью шурупов поставляемых в комплекте). Печь данной модели может быть установлена в нишу. При монтаже печи необходимо соблюдать минимальные безопасные расстояния. указанные в инструкции оборудования.

Лучше всего печь крепить не слишком высоко от пола. В этом случае нижние полки сауны будут также хорошо прогреваться.

Технические характеристики электрической печи Harvia Vega Lux ВX90 E:

Схема пульта управления Harvia C-150 для печи Harvia Vega Lux ВX90 E:

1. Главный выключатель
2. Клавиша предварительного выбора
3. Дисплей
4. Регулятор температуры
5. Сигнальная лампочка (температура в сауне)
6. Сигнальная лампочка (предварительное время)
7. Сигнальная лампочка (печь включена)
8. Включатель освещения в сауне (макс. 100 Вт)

Минимальные безопасные расстояния при установке печи Harvia Vega Lux ВX90 E:

Схема крепления электрической печи Harvia Vega Lux ВX90 E к стене:

Печь устанавливается на монтажную раму. которая крепится к стене с помощью шурупов.

Схема электромонтажа печи Harvia Vega Lux ВX90 E:

Подключение печи к электросети должен осуществлять только квалифицированный специалист. имеющий право на данный род работ.

Схема подключения пульта C-150 к печи Harvia Vega Lux ВX90 E (подключение в 3-фазной сети):

Схема подключения пульта C-90 к печи Harvia Vega Lux ВX90 E (подключение в 3-фазной сети):

Зпапасные детали электрической печи Harvia Vega Lux ВX90 E:

Позиции 5. 6. 7. 8 только для моделей с встроенным пультом управления.

Схема циркуляции воздуха в парилке при работе печи Harvia Vega Lux ВX90 E:

А — приточное вентиляционное отверстие
В — вытяжное вентиляционне отверстие
С — дополнительная осушающая вентиляция (не работает при нагреве и работе сауны)
D — если вентиляционное отверстие расположено в ванной комнате. пространство между дверью и полом должно быть не менее 100 мм. Необходима принудительная вентиляция.

Пример правильной укладки камней в электрическую печь Harvia Vega Lux ВX90 E:

Камни укладываются аккуратно и не очень плотно. чтобы не затруднять циркуляцию воздуха в печи. Камни должны полностью покрывать нагревательные элементы. но. не создавая горки. Если большие камни не помещаются между нагревательными элементами. не прилагайте усилие. чтобы втиснуть их. В печь можно укладывать только специально предназначенные для этих целей камни. Нельзя использовать легкие. пористые и керамические камни. Запрещается включать печь без камней. Это может привести к пожару.
