Производитель: Harvia. Финляндия
Модель: Harvia Delta D23 E
Артикул: HDE230400
Настенная электрическая печь для сауны Harvia Delta D23 E (1.3-2.5 м3. 2.3 кВт) (без пульта управления) — предназначена для частных саун маленьких размеров (для 1-2 человек). Печь вырабатывает пар и создает в парилке высокую температуру. Управление каменкой осуществляется с помощью выносного пульта управления Harvia C-90 (приобретается отдельно). Корпус печи изготовлен из высококачественной нержавеющей стали.
Благодаря треугольной форме и компактным размерам печь можно устанавливать в углу парильного помещения на участках ограниченных размеров. Печь крепится на стену на специальную монтажную раму (поставляется в комплекте). Несмотря на свои маленькие размеры. каменка Delta D23 E обладает достаточной мощностью. чтобы поддерживать необходимую температуру в парилке в течение продолжительного времени.
Включается печь нажатием на кнопку пульта управления. После этого каменка будет работать в течение запрограммированного Вами времени и затем автоматически отключится (если ее не отключить раньше вручную). Возможен и отложенный старт включения печи. Это значит. что печь начнет работать сама через установленное Вами время. Температура в сауне устанавливается с помощью регулятора температуры на пульте управления.
Параметры работы печи отслеживаются с помощью блока датчиков. в котором находятся датчик температуры и устройство защиты от перегрева. Термостат устанавливается в парильном помещении под потолком над печью. Если температура в сауне поднимется слишком высоко. сработают предохранители от перегрева термостата и нагревательные элементы будут автоматически отключены. Основные причины перегрева: слишком плотно уложенные камни. неправильная установка печи. плохая вентиляция.
Для навески печи используется монтажная рама. которая крепится к стене с помощью шурупов (в комплекте). Перед установкой каменки необходимо убедиться в прочности стены. При необходимости стену можно укрепить толстой доской.
Размеры электрической печи Harvia Delta D23 E:
Технические характеристики электрической печи Harvia Delta D23 E:
| Наименование параметра | Единицы измерения | Значение параметра |
| Тип печи |
— | электрическая |
| Пульт управления | — | выносной (Harvia C-90) |
| Размер парильного помещения | м3 | 1.3-2.5 |
| Мощность | кВт | 2.3 |
| Напряжение | В | 230V 1N~/400V 2N~ |
| Сечение кабеля (230 В/400 В) | мм2 | 3×1.5/4×1.5 |
| Предохранители (230 В/400 В) | А | 1×10/2×10 |
| Вес камней | кг | 11 |
| Вес печи | кг | 8 |
| Габариты (ширина x глубина x высота) | мм | 340x200x635 |

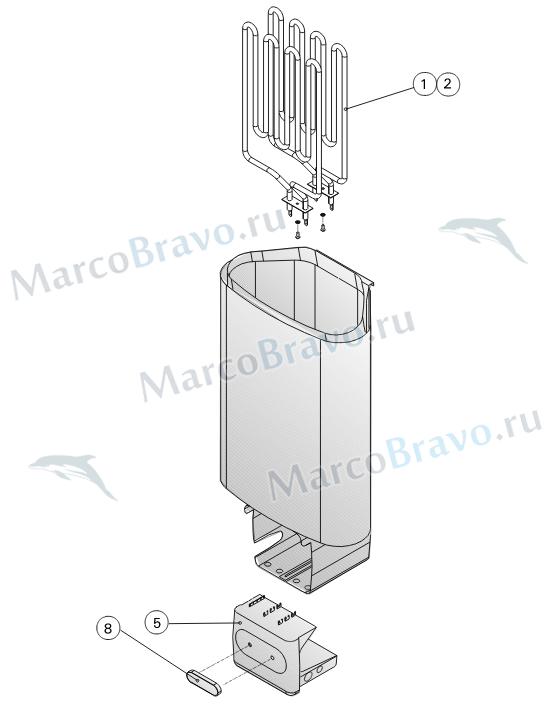

Деталировка электрической печи Harvia Delta D23 E:
1.2. Нагревательный элемент ZSN-150 (1150 Вт. 230 В) — 2 шт
5. Торец коробки подключений ZST-50
8. Покровная пластинка ZST-155
Схема пульта управления Harvia C-90 для печи Harvia Delta D23 E:
1. Главный выключатель
2. Клавиша предварительного выбора
3. Дисплей
4. Регулятор температуры
5. Сигнальная лампочка (температура в сауне)
6. Сигнальная лампочка (предварительное время)
7. Сигнальная лампочка (печь включена)
8. Включатель освещения в сауне (макс. 100 Вт)

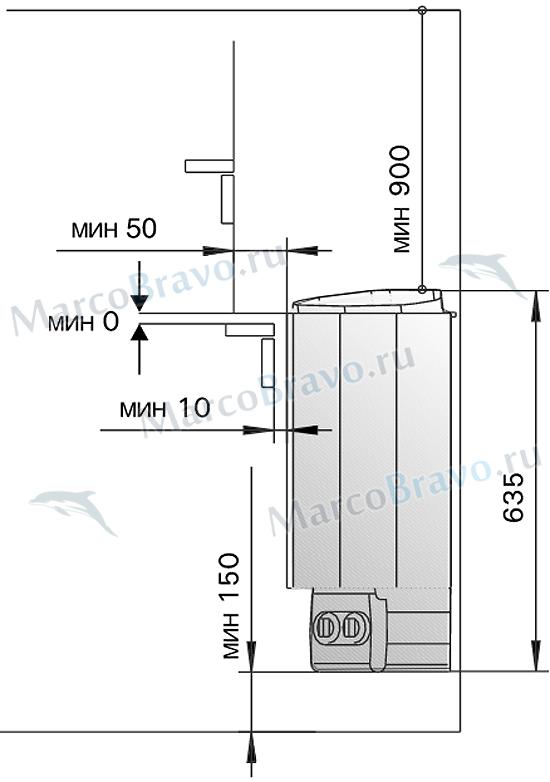

Минимальные безопасные расстояния при установке печи Harvia Delta D23 E:

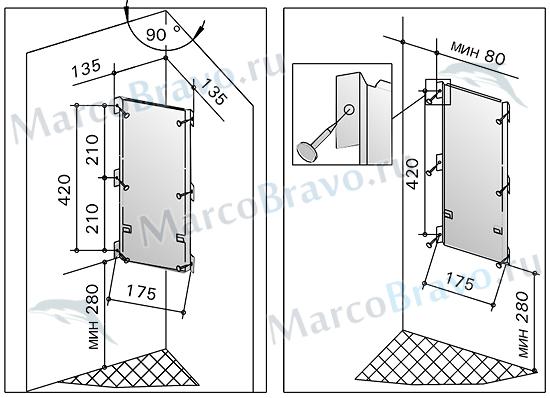

Схема установки крепежной рамы электрической печи Harvia Delta D23 E:
Схема установки печи Harvia Delta D23 E:
Позиция 2 только для печей со встроенным пультом управления.

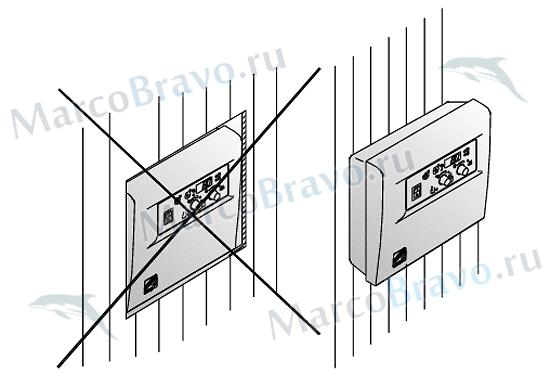

Схема установки выносного пульта управления печи Harvia Delta D23 E:
Схема установки датчика температуры в парильном помещении:

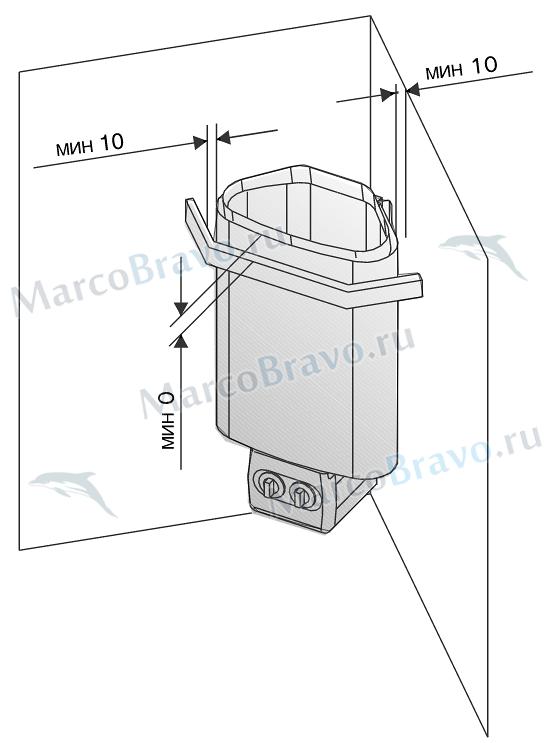

Схема установки защитного ограждения печи Harvia Delta D23 E:
Схема подключения пульта управления C-90 к печи Harvia Delta D23 E:
Подключение печи к электросети должен осуществлять только квалифицированный специалист. имеющий право на данный род работ.

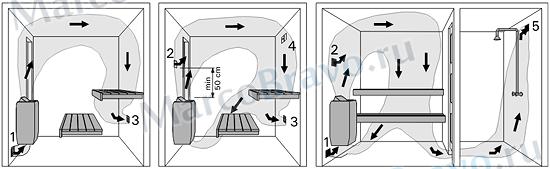

Схема циркуляции воздуха в парильном помещении при работе печи Harvia Delta D23 E:
1 Приточное вентиляционное отверстие.
2. Вариант воздушного отверстия при механической вентиляции.
3. Вытяжное вентиляционне отверстие.
4. Дополнительная осушающая вентиляция (не работает при нагреве и работе сауны)
5. Если вентиляционное отверстие расположено в ванной комнате. пространство между дверью и полом должно быть не менее 5 см. Необходима принудительная вентиляция.
Пример правильной укладки камней в электрическую печь Harvia Delta D23 E:
В печь можно укладывать только специально предназначенные для этих целей камни. При этом камни должны полностью покрывать нагревательные элементы. но. не создавая горки. Камни укладываются аккуратно и не очень плотно. чтобы не затруднять циркуляцию воздуха в печи. Если большие камни не помещаются между нагревательными элементами. не прилагайте усилие. чтобы втиснуть их. Нельзя использовать легкие. пористые и керамические камни. Запрещается включать печь без камней. Это может привести к пожару.
