Производитель: Harvia. Финляндия

Модель: Legend РО 16.5

Артикул: HPO165400

Напольная электрическая печь для сауны Harvia Legend РО 16.5 (16-35 м3. 16.5 кВт) (без пульта управления) — предназначена для напольной установки в саунах средних и больших размеров. Каменка подходит как для семейных саун. так и для общественных. Мощность печи позволяет устанавливать ее в больших саунах дорогих отелей. фитнес клубов или спа салонов. Каменка имеет круглую форму. стальной каркас и вместительный отсек для камней. Печь изготовлена из высококачественных нержавеющих материалов.

Управление каменкой осуществляется с помощью выносного пульта Harvia C-150. C150VKK или Griffin CG-170 (приобретается отдельно). Пульт устанавливается в сухом месте вне парильного помещения (например. в предбаннике). К пульту управления подсоединяется датчик температуры. с помощью которого в сауне поддерживается выбранная температура.

Датчик и устройство защиты от перегрева располагаются в специальной коробке. которая устанавливается над каменкой. Если температура в сауне поднимается слишком высоко. срабатывает предохранитель и нагревательные элементы автоматически отключаются. Основные причины перегрева: слишком плотно уложенные камни. неправильная установка печи. плохая вентиляция.

Включается печь нажатием на кнопку пульта управления. После этого каменка будет работать в течение запрограммированного Вами времени и затем автоматически отключится (если ее не отключить раньше вручную). Возможен и отложенный старт включения печи. Это значит. что печь начнет работать сама через установленное Вами время. Например. если вы отправляетесь на трехчасовую прогулку и хотите после нее попариться. нужно выбрать режим отложенный старт и на дисплее выставить цифру 2. Это значит. что через два часа каменка автоматически включится и начнет нагреваться. Время нагрева сауны составляет примерно один час. Таким образом. через три часа сауна будет готова для парения.

Печь устанавливается на пол. Данная модель может быть установлена у стены. в центре сауны или встроена в полок. Покрытие пола в месте установки каменки должно быть несгораемым. При установке печи требуется соблюдать минимальные безопасные расстояния.

Технические характеристики электрической печи Harvia Legend РО 165:

Схема пульта управления Harvia С-150 для печи Harvia Legend РО 16.5:

1. Главный выключатель
2. Клавиша предварительного выбора
3. Дисплей
4. Регулятор температуры
5. Сигнальная лампочка (температура в сауне)
6. Сигнальная лампочка (предварительное время)
7. Сигнальная лампочка (печь включена)
8. Включатель освещения в сауне (макс. 100 Вт)

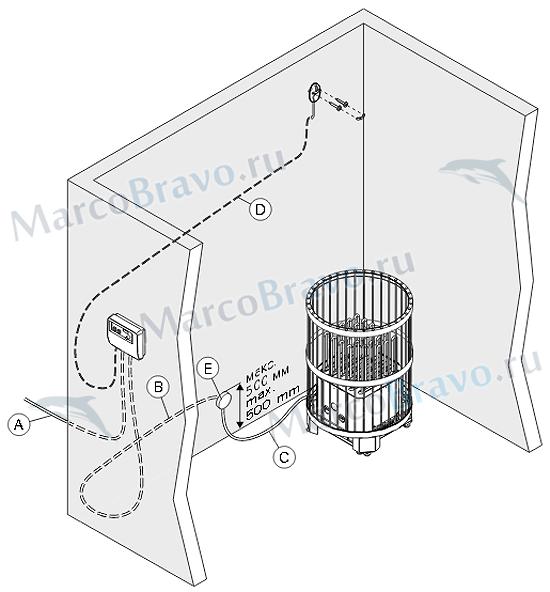

Схема установки печи Harvia Legend РО 16.5:

Минимальные безопасные расстояния при установке печи Harvia Legend РО 16.5:

А — датчик на потолке
B — датчик на стене
C — полок или защитное ограждение
D — пол

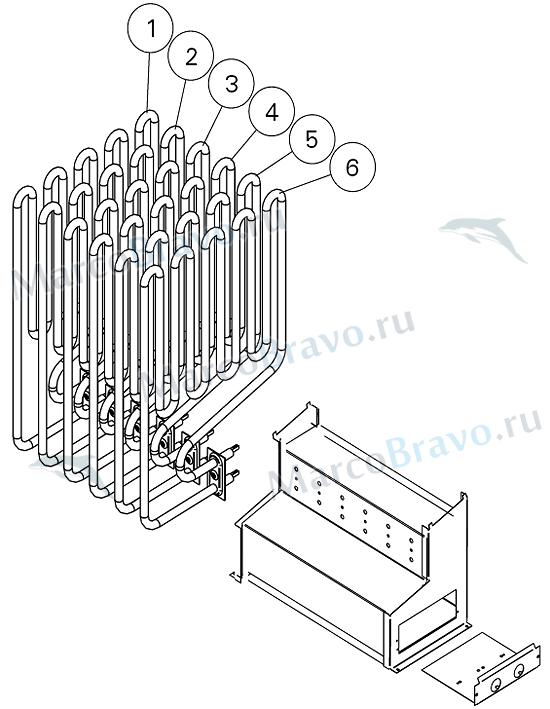

Деталировка электрической печи Harvia Legend РО 16.5:

1. 2. 6. Нагревательный элемент — ZSP-255 (3000 Вт. 230 В)
3. 4. 5. Нагревательный элемент — ZSP-250 (2500 Вт. 230 В)

Схема электромонтажа печи Harvia Legend РО 16.5:

Схема электроподключения печи Haria Legend РО 16.5. установленной в качестве групповой:

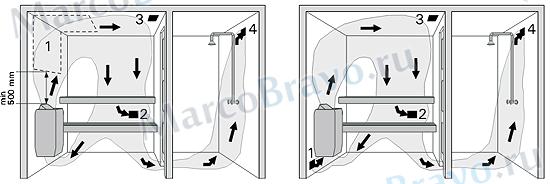

Схема циркуляции воздуха в парильном помещении при работе печи Harvia Legend РО 16.5:

1. Приточное вентиляционное отверстие.
2. Вытяжное вентиляционное отверстие.
3. Дополнительная осушающая вентиляция (не работает при нагреве и работе сауны).
4. Если вентиляционное отверстие расположено в ванной пространство между дверью и полом должно быть не менее 100 мм. Необходима принудительная (механическая) вентиляция.

Пример правильной укладки камней в электрическую печь Harvia Legend РО 16.5:

Для каменки подходят крупные камни диаметром 10-15 см. В печь можно укладывать только специально предназначенные для этих целей камни. При этом камни должны полностью покрывать нагревательные элементы. Камни укладываются аккуратно и не очень плотно. чтобы не затруднять циркуляцию воздуха в печи. Нельзя вклинивать камни между нагревательными элементами. Запрещается включать печь без камней. Это может привести к пожару.
