Производитель: IML. Испания
Артикул: A-007

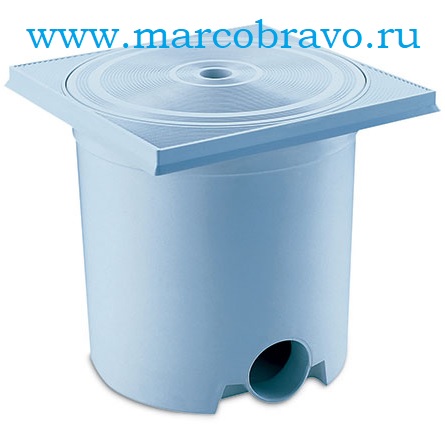

Регулятор уровня воды IML A-007 — это механический регулятор уровня воды поплавкового типа. Обеспечивает подачу воды в бассейн при падении уровня воды ниже допустимой отметки. Восполняет потери воды потраченной на промывку фильтра. испарившейся воды и т.д. Предназначен для скиммерных бассейнов. Изготовлен из ABS-пластика. материала стойкого к воздействию химических веществ и атмосферных явлений. Цвет изделия — белый.
Подключение сбоку или на дне. регулируемые высота и уровень крышки. совместим с любым типом скиммера.
Встраивается в борт бассейна. С одной стороны к регулятору уровня воды подводится холодная вода. с другой стороны подсоединяется форсунка возврата воды. Когда уровень воды в бассейне опускается ниже установленного. поплавок опускается и вода начинает поступать в регулятор. Когда уровень воды выше допустимого. подача воды соответственно прекращается.

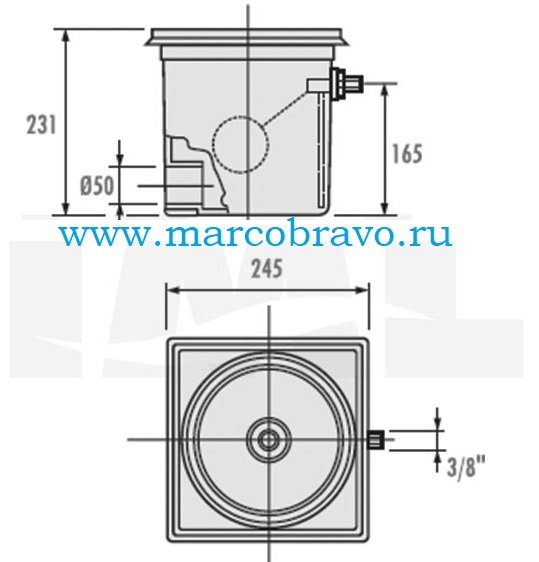

Габаритные размеры регулятора уровня воды IML A-007. мм:
Технические характеристики регулятора уровня воды IML A-007:
| Технические данные | Единицы измерения | Значение параметра |
| Материал | — | ABS-пластик |
| Пропускная способность | м3/ч | 5 |
| Температура воды. не более | °С | 45 |
| Диаметр подсоединения подводящего трубопровода (наружная резьба) | дюймы | 3/4 |
| Диаметр подсоединения отводящего трубопровода (клеевое) | мм | 50 |
| Масса | кг | 1.5 |
Деталировка регулятора уровня воды IML A-007:
| Поз | Наименование |
| 1 | Бак регулятора уровня воды |
| 2 | Крышка бака регулятора уровня воды (круглая) |
| 3 | Поплавок регулятора уровня воды |
| 4 | Трубка прозрачная регулятора уровня воды |
| 5 | Клапан запирающий регулятора уровня воды |
| 3+5 | Комплект клапана с поплавком |
| 6 | Крышка бака регулятора уровня воды (квадратная) |
Схема установки регулятора уровня воды IML A-007:
| Поз | Наименование |
| 1 | Регулятор уровня воды IML A-007 |
| 2 | Форсунка возврата воды из нерж. стали |
| 3 | Угольник 90 гр.д. 50 Coraplax (7101050) |
| 4 | Муфта с внутр. резьбой д. 50-1 1/2 Coraplax (7305050) |
| 5 | Футорка 1/2х3/4 НВ (хром) |
| 6 | Угольник м/п 16х1/2 вн. |
| 7 | Труба металлопластиковая 1/2 |
| 8 | Муфта м/п 16х1/2 нар. Т/М |
| 9 | Муфта с внутр. резьбой д. 20-1/2 Coraplax (7305020) |
| 10 | Фильтр грубой очистки |
| 11 | Кран шаровый |
| 12 | Держатель труб (металлический) д. 50 мм. |
