Description
Производитель: IML. Испания
Модель: Standart B-032

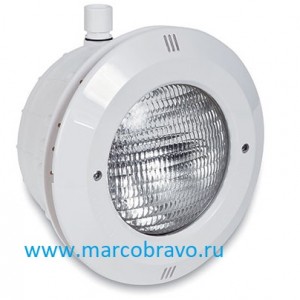

Прожектор пластиковый IML Standart B-032 (300Вт. 12В) (плитка) — предназначен для подводного освещения плавательных бассейнов. Область применения — установка в плавательные бассейны облицованные плиткой. Корпус прожектора изготовлен из белого пластика стойкого к УФ излучению. используется стандартная лампа с цоколем PAR56.
Прожектор подключается к сети переменного тока через понижающий трансформатор на 12 В или щит управления
Для установки прожектора в борт бассейна встраивается специальная закладная ниша. Размеры ниши позволяют размещать в ней запас кабеля. который используется для профилактических и ремонтных работ и для замены лампы прожектора без понижения уровня воды в бассейне. Ниша должна постоянно быть заполнена водой. Это необходимо для охлаждения лампы и соприкасающихся с лампой деталей пржектора.
Технические характеристики прожектора пластикового IML Standart B-032 (300Вт. 12В) (плитка):
| Технические данные | Единицы измерения | Параметр |
| Материал | — | пластик |
| Напряжение | В | 12 |
| Тип применяемой лампы | PAR56 | |
| Потребляемая мощность | Вт | 300 |
| Ток | А | 25 |
| Класс изоляции | — | Класс III |
| Класс защиты корпуса. при глубине 1 метр | — | IP68 |
| Вес | кг | 2 |
| Температура воды | ºC | +2…+40 |
| Давление. не более | бар | 0.2 |
| Сечение кабеля | мм2 | 2×6.0 |
| Длина кабеля | м | 2.3 |
| Световой поток | Lumen | 1550 |
| Срок службы лампы | ч | 2000 |
Габаритные размеры прожектора пластикового IML Standart B-032 (300Вт. 12В) (плитка):
Схема подключения. электрическая прожектора IML Standart B-032:
Деталировка прожектора IML Standart B-032. выбор запасных частей:
| № | Артикул | Описание |
| 1 | 07838R0001 | Накладка — белое декоративное кольцо |
| 1 | 07837R0100 | Накладка — декоративное кольцо из нержавеющей стали |
| 2 | 7013106080 | Винт А2 М6 х 80 DIN-966 |
| 3 | 00347R0002 | Уплотнительная прокладка декоративного кольца |
| 4 | 7010106055 | Винт А2 М6 х 55 DIN-933 |
| 5 | 00370 | Лампа PAR 56. 300 Вт. 12 В |
| 6 | 7211100110 | Уплотнительное кольцо лампы 110х11мм |
| 7 | 00347R0004 | Основание светильника |
| 8 | 00352R0005 | Фиксирующий зажим |
| 9 | 7012106000 | Гайка А2 М6 DIN-934 |
| 10 | 07831R0003 | Фиксирующая собачка |
| 11 | 07831R0002 | Фиксирующий клин |
| 12 | 7710240020 | Уплотнительное кольцо 24х2 |
| 13 | 7012306000 | Гайка А2 М6 DIN-1587 |
| 14 | 00352R0007 | Уплотнительная прокладка 14.3х20.5х8 |
| 15 | 00352R0013 | Пластмассовая шайба Æ20х15х1.5 мм |
| 16 | 00358R0006 | Гайка кабельного сальника |
| 17 | 00347R0006 | Закладная ниша прожектора IML Standard |
| 18 | 00352R0010 | Уплотнительная прокладка корпуса кабельного сальника |
| 19 | 00347R0007 | Корпус кабельного сальника |
| 20 | 00347R008 | Пробка корпуса |
| 21 | 06520R0001 | Кабель 2 х 6 с контактами. длина 2.5 м |
