Description
Производитель: IML. Испания
Модель: B-040-L
Прожектор пластиковый IML B-040-L — предназначен для подводного освещения плавательных карскасных и бетонных бассейнов. облицованные плёнкой или плиткой. Прожектор устанавливается на борт бассейна и работает при безопасном напряжении 12 вольт. Установка прожектора IML B-040-L на борт с помощью болтов. пластиковый сквозной проход с уплотнительными прокладками для провода питания диаметром 2 дюйма.

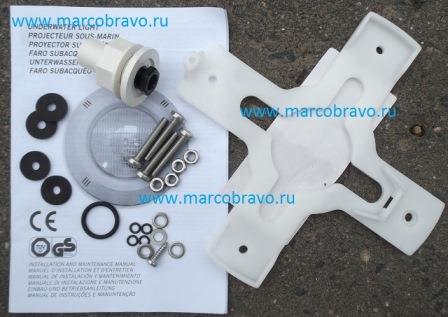

В комплекте: галогеновая лампа (100Вт). кабель 3м (2х1.5мм2). комплект для крепежа.

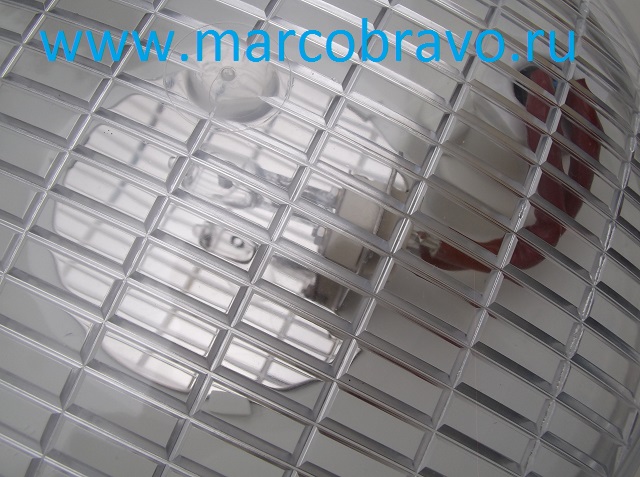

Корпус изготовлен из ABS пластика. стекло излучателя — прозрачный поликарбонат
Источником питания данного прожектора может служить щит управления или трансформатор.
Технические характеристики прожектора пластикового IML B-040-L:
| Технические данные | Единицы измерения | Показатель |
| Материал | — | пластик |
| Напряжение | В | 12 |
| Допустимые отклонения напряжения от номинального значения | % | ± 3% |
| Потребляемая мощность | Вт | 100 |
| Ток | А | — |
| Класс защиты корпуса | — | IP68 |
| Масса | кг | 1.5 |
| Температура воды | ºC | +2…+40 |
| Давление. не более | бар | 0.2 |
| Сечение кабеля | мм2 | 2×1.5 |
| Световой поток | Lumen | — |
| Срок службы галогеновой лампы | ч | 2000 |
| Размер упаковки | мм | 290х70х300 |

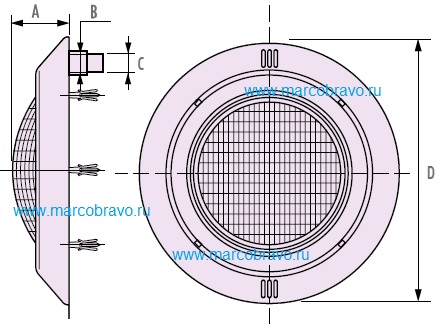

Габаритные размеры прожектора пластикового IML B-040-L:
| Размеры. мм | |||
| A | B | C | D |
| 59 | M24x2 | 20 | 290 |
Схема подключения IML B-040-L. электрическая:
Деталировка прожектора пластикового IML B-040-L:
| Nº | Артикул | Описание | Nº | Артикул | Описание | ||
| 1 | B-040-L1 | Face plate ring | 15 | B-040-L15 |
Защелка-крепеж крестовины | ||
| 2 | B-040-L2 | Face plate | 16 | B-040-L16 | Болт DIN 933 A2 M6x16 | ||
| 3 | B-040-L3 |
Стекло прожектора | Крепление | Кол. | |||
| 4 | B-040-L4 |
Резиновое уплотнение лампы прожектора IML В-040L | 17 | B-040-L17 | Cable gland nut PG-9 | 1 | |
| 5 | B-040-L5 | Фланец в сборе | 18 | B-040-L18 | Cable gland washer D.10 | 1 | |
| 6 | B-040-L6 |
Крестовина прожектора IML В-040 | 19 | B-040-L19 | Cable gland gasket PG-9 | 1 | |
| 7 | B-040-L7 MP0903 |
Лампа 12 V 100 W | 20 | B-040-L20 | Conduit connector | 1 | |
| 8 | B-040-L8 | Cable gland nut PG-11 | 21 | B-040-L21 | O-ring 19.5X3 | 1 | |
| 9 | B-040-L9 | Plastic washer | 22 | B-040-L22 | Wall conduit nut | 1 | |
| 10 | B-040-L10 | Cable gland gasket | 23 |
B-040-L23 |
Болт DIN 7981 A2 4.8×16 | 4 | |
| 11 | B-040-L11 | DIN 7985 A2 M6x20 | 24 | B-040-L24 | Болт DIN 84 A2 M6x35 | 4 | |
| 12 | B-040-L12 | Патрон лампы | 25 | B-040-L25 | O-ring 5×1.5 | 4 | |
| 13 | B-040-L13 | Electrical cable 2.5m 2×1.5 | 26 | B-040-L26 | Flat gasket 20x6x2 | 4 | |
| 14 |
B-040-L28 |
Nut DIN 934 A2 M-6 | 27 |
B-040-L27 |
Шайба DIN 125 A2 M-6 | 4 | |
| B-040-L35 | Коплект позиций 17-22. 24-28 | 28 |
B-040-L28 |
Гайка DIN 934 A2 M-6 | 4 | ||
