Description
Производитель: Fiberpool. Испания
Модель: YILPHM300

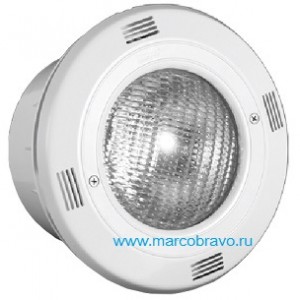

Прожектор Fiberpool YILPHM300 под плитку — предназначен для подводного освещения плавательных бассейнов. Используется в бассейнах облицованных плиткой или мозайкой. Прожектор устанавливается в борт бассейна и работает при безопасном сверхнизком напряжении. Корпус прожектора изготовлен из пластика. Источником света прожектора является лампа накаливания PAR56. ниша с лампой должна постоянно быть заполнена водой. Это необходимо для охлаждения лампы накаливания и соприкасающихся с лампой деталей прожектора.
Технические характеристики прожектора Fiberpool YILPHM300 (300Вт. 12В) (плитка):
Габаритные и присоединительные размеры прожектора Fiberpool YILPHM300 (300Вт. 12В) (плитка):
Деталировка и выбор запасных частей прожектора Fiberpool YILPHM300/Кripsol PHM 301.C (300Вт. 12В) (плитка):
| Поз. | Наименование | Кол-во |
| 1 | Рамка лицевая к прожекторам PHM-300. PLM-300 Kripsol RPN 010.A | 1 |
| 2 | Винт нерж. ст. М6×60 рамки лицевой прожекторов PHM-300. PLM-300 Kripsol RPN 020.A | 2 |
| 3 | Болт нерж. ст. М6×40 фланца ответного крышки контактов лампы прожекторов PHM-300. PLM-300 Kripsol RPN 030.A | 6 |
| 4 | Фланец ответный крышки контактов лампы прожекторов PHM-300. PLM-300 Kripsol RPN 040.A | 1 |
| 5 | Лампа (300Вт/12В) подводного прожектора G.E. | 1 |
| 6 | Прокладка-кольцо резиновая уплотнения крышки контактов лампы прожекторов PHM-300. PLM-300 Kripsol RPN 060.A | 1 |
| 7 | Крышка контактов лампы прожекторов PHM-300. PLM-300 Kripsol RPN 070.A | 1 |
| 8+9 | Скоба-фиксатор прожектора в нише закладной прожекторов PHM-300. PLM-300 Kripsol +гайка четырехгранная М6 скобы-фиксатора прожектора в нише закладной прожекторов PHM-300. PLM-300 Kripsol RPN 089.A | 2 |
| 10+11 | Шайба нерж. ст. д.6 + гайка шестигранная М6 крепления фланца ответного крышки контактов лампы прожекторов PHM-300. PLM-300 Kripsol RPN 111.A | 6 |
| 12+13 | Сальник М20×15 для герметизации кабеля прожекторов PHM-300. PLM-300 Kripsol + прокладка-кольцо уплотнительная (резиновая) д.23 RPN 123.A | 2 |
| 14 | Ниша закладная прожектора PHM-300 Kripsol RPN 180.A | 1 |
| 15+12 | Заглушка М20 отверстия для подсоединения кабеля в нише закладной прожектора PHM-300 Kripsol + прокладка-кольцо уплотнительная (резиновая) д.23 RPN 129.А | 1 |
| 16 | Кабель прожекторов PHM-300. PLM-300 | 2 м |
| 17 | Шланг гофрированный М20×3/4 с подсоединением к прожекторам PHM-300. PLM-300 Kripsol PСF 20.C | 1 м |
Электрическая схема подключения Fiberpool YILPHM300:
A — щит распределительный
QF1 — выключатель автоматический 2-х пол.
QF2 — устройство защитного отключения 2-х пол.
T — трансформатор 300 Вт/12 В
EL — прожектор Fiberpool YILPHM300/Кripsol PHM 301
Размеры упаковки: прямоугольный картонный короб 306x303x185 мм
