Производитель: Speck. Германия
Модель. Артикул: Badu Jet Smart Standard. 230.0400.000
Гарантия: 12 месяцев

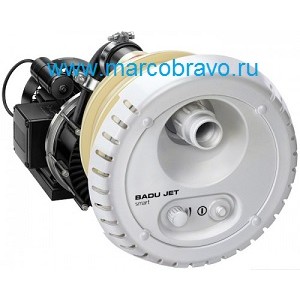

Противоток Speck Badu Jet Smart Standard 40 м3/ч — предназначен для создания искусственного течения. Подходят для любых типов бассейнов. Так как противоток является встраиваемым. его наличие в бассейне должно быть спроектировано заранее и установка должна производиться до заполнения бассейна водой. Корпус и лицевая панель изготовлен из высококачественного пластика ABS. Закладная ниша расчитана для установки в стенки бассейна из бетона. стали. нержавеющей стали и полиэфирных материалов. На лицевой части находятся: регулятор потока. кнопка выключения насоса противотока. Предусмотрено подключение гидромассжаного шланга.
Принцип действия противотока Speck Badu Jet Smart : Вода через щелевые зазоры. находящиеся за лицевой панелью закладного узла попадает в насос противотока. Далее вода под напором поступает в поворотное сопло. где происходит подмес (эжекция) воздуха и регулировка интенсивности и направления потока на 60 градусов. В результате вода поступает в бассейн пузырящимся потоком и создает течение в верхних слоях воды. Пневматическая кнопка включения и выключения противотока для бассейна находится на лицевой панели закладного узла. Изменение направления потока осуществляется путем поворота лицевой панели вправо или влево.
Комплект состоит из:
1. Противоток 40 м3/ч JET SMART 2.30 кВт 2200 В. без закладной дет. (230.0400.000): насос. щит управления.лицевая панель
Не входит в комплект:
2. Закладная противотока JET SMART. JET VOGUE. JET WAVE (232.1100.000)
Дополнительные аксессуары:
3. Поручни полукрыглые для противотока JET Smart из пластика (230.0821.100) или Поручень лицевой панели противотока Speck Badu Jet Smart. прямой (230.0010.000)
4. Шланг массажный для противотоков с соплом 40 мм (230.0001.000)
5. Шланг массажный пульсирующий для противотоков с соплом 40 мм (230.0003.000)
6. Беспроводная система управления Speck Badu Jet
Технические характеристики противотока Speck Badu Jet Smart 40 м3/ч:
| Технические данные | Единицы измерения | Параметр |
| Производительность насоса Speck Badu 21-50/43 GT 27° | м3/ч | 40 |
| Скорость воды на выходе противотока через 2 метра | м/с | 1.0 |
| Диаметр сопла | мм | 40 |
| Макс. массажное давление | бар | 1.6 |
| Угол наклона сопла | гр | 60 |
| Напряжение | В | 220 |
| Мощность входная/выходная | кВт | 2.12/1.6 |
| Номинальный ток | A | 14 |
| Класс изоляции | Класс 1 F | |
| Класс защиты корпуса электродвигателя | IP | 55 |
| Скорость вращения двигателя | об/мин | 2840 |
| Максимальный уровень шума. не более | дБ (А) | 70 |
| Максимальная температура воды/воздуха | °C | +60/+35 |
| Максимальное давление | бар | 2.5 |
| Всасывающее отверстие закладного узла противотока | мм | 63 |
| Напорное отверстие закладного узла противотока | мм | 63 |
Габаритные и присоединительные размеры противотока Speck Badu Jet Smart:
1. Закладной узел противотока
2. Общая схема и пример установки
Комплектация противотока Speck Badu Jet Smart 40 м3/ч:
Деталировка закладного узла противотока Speck Badu Jet Smart 40 м3/ч:
| Поз. | Кол. | Описание | Артикул |
| 1 | 1 | Корпус закаладного узла. WG 2350011-1 | 2300.101.001/2321.100.403 |
| 7 | 1 | Воздушный шланг. состоящих из: | 2321.100.404 |
| 20 | 1 | Резьбовой кабельный ввод M 20 x 1.5. Чёрный | 5882.502.015 |
| 20 | 1 | Резьбовой кабельный ввод. 3 x 7 мм. M 25 x 1.5 | 2321.100.002 |
| 98 | 1 | Накидная гайка 2 3/4 | 5863.374.081 |
| 99 | 1 | Фланец втулки. 63 мм | 5863.390.064 |
| 100 | 1 | Уплотнительное кольцо. 67 х 4 мм | 2923.641.270 |
| 101 | 1 | Обратный клапан. D 1/2 | 5030.000.105 |
| 14 | 1 | Кабель защитный шланг |
2321.100.401 |
| 26 | 1 | Прокладка | 2300.200.010 |
| 27 | 1 | Gasket for clamping ring | 2300.200.020 |
| 28 | 1 | Прокладка зажимное кольцо | 2300.200.030 |
| 52 | 10 | Саморез. KB 60 x 35. A 4 | 5879. 006.035 |
| 103 | 2 | Саморез с потайной головкой. 5.5 x 19. A4 | 5879.825.520 |
| 105 | 1 | Всасывающая труба.63×3 mm. WG2350013 длина 7.6cm | 2300.101.130 |
| 106 | 1 | Напорная труба. 63×3 mm или 63 x 4.7 mm. WG2350012. длина 10.4cm | 2300.101.120 |
| 102.1 | 1 | Корпус сопла | 2300.202.000 |
| 21 | Регулятор подмеса воздуха | 2300.407.010 | |
| 10 | 3 | Винт. 2.9 x 9.5. A 4. form F | 5879.812.996 |
| 38/1 | 1 | Пневматический включатель | 2300.401.700 |
| 46 | 1 | Зажим для трубки. dia=6.8 — 8.0 мм. 1.4301 | 2302.001.046 |
| 47 | 10 | ПВХ—шланг. 4 x 1.5 мм. прозрачный. длина 10 м | 2302.001.047/2300.202.060 |
| 54/1 | 1 | Шарнир сопла. диаметр = 40 мм. регулируемый | 2302.002.854 |
| 55 | 1 | Прокладка-кольцо. 73 x 2.5 mm | 2300.202.051 |
| 59 | 1 | Труба сопла. WG2350015 | 2300.202.010 |
| 62 | 1 | Прокладка-кольцо. 59 x 2.5 mm | 2300.202.052 |
| 68 | 3 | Саморез. KB 60 x 22. A 4 | 5879.006.022 |
| 102 | 1 | Корпус лицевой панели. WG2350014-1 | 2300.202.002/2300.202.022 |
| 8 | 1 | Хомут SM 9 14 B-W5. A 4 | 5873.011.409 |
| 75 | 1 | Хомут. S 73/20 SKZ | 2307.007.320 |
| 75/1 | 1 | Хомут. S 61/20 S Z | 2307.006.120 |
| 79 | 1 | Rubber angle. 63 x 52 mm | 2307.003.009 |
| 80/1 | 1 | Блок управления. cpl. 1~ (10 — 16 A) | 2336.002.544 |
| 92 | 1 | Насос Speck Badu 21-50/43 GT 27 °; in 1-phase 1.6 kW. | 2350.430.338 |
| 95 | 4 | Саморез. KB 60 x 40. A 4 | 5879.006.040 |
| 96 | 4 | Декоративная крышка | 2300.100.050 |
При замене датчика давления или блока управления. с подключением шланга d=6.5 мм. удаляются:
1 x адаптер шланга. пластик
2 x зажим шланга
0.22 м. ПВХ—шланг. 6 x 1.5 мм
Существующий шланг 4x1.5 мм подключается к датчику давления напрямую (уже с муфтой d=5 мм).
*Примечание:при заказе запасных частей. пожалуйста. сообщите нам артикул противотока или серийный номер.
Электрическая схема поключения:
