Лицевая часть с закладной противотока Pahlen Jet Swim 1200 без обвязки

Галерея

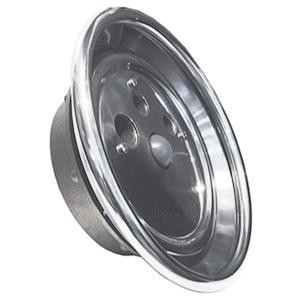

Лицевая часть с закладной противотока Pahlen Jet Swim 1200 без обвязки

40 549 ₽ Цена по запросу

вкредит
SKU: 10594 Category:

Цена не окончательная! Точную стоимость мы сообщим вам после оформления заказа, в зависимости от текущего курса валют.

Консультация по товару:

Description

Производитель: PAHLEN. Швеция

Артикул товара: 1301200

Лицевая часть с закладной противотока Pahlen Jet Swim 1200 без обвязки —  изготовлена из нержавеющей стали AISI 316. Изделие монтируется в стенку бассейна. поэтому его наличие в бассейне должно быть спроектировано заранее и установка должна производиться до заполнения бассейна водой.

Габаритные и присоединительные размеры закладного узла противотока Pahlen Jet Swim 1200:


Лицевая часть с закладной противотока Pahlen Jet Swim 1200 без обвязки. в составе противотока:

№ Описание Количество Артикул
1 Лицевая панель закладного узла противотока Pahlen Jet Swim 1200 1 121940/636009
2 Винты для лицевой части противотока JET SWIM 1200 3  19909410
3 Пневмо-кнопка Pahlen 1 19906605
9 Фланец-кольцо противотока Pahlen Jet Swim 1200 1 122606
14 Уплотнительное кольцо пневмо-кнопки. 4.10×1.60мм 1 121934
15 Соединительный штифт пневмо-кнопки и закладного узла 1 13006210
16 Шайба эластичная 2 121930
4 Сопло тройное (поворотное) 1 121602
5 Корпус закладного узла противотока Pahlen Jet Swim 1200 1 13005002
6 Труба проходная из нерж. стали 2” для противотока Pahlen JET-SWIM 1200 2 121952
7-8 Кран шиберный 2” противотока Pahlen JET-SWIM 1200. латунь 2 903040
12 Винт шайбы-ограничителя хода сопла тройного закладного узла Pahlen JET-SWIM 1200 М8х16 2 19917615
13 Шайба-ограничитель хода    сопла тройного противотока Pahlen JET-SWIM 1200 2 121925
17 Цанга и трубка медная (комплект) для подсоединения трубки капиллярной и шланга абора воздуха противотока Pahlen JET-SWIM 1200 2 122410
18 Шланг забора воздуха для противотока — 0.8м 1 122409
19 Хомут шланга забора воздуха для противотока 1 127431
20 Трубка капиллярная для пневмоуправления противотоком — м2х4мм. L=1.5м 1 636018
21 Прокладка штифта противотока Pahlen JET-SWIM 1200 1 1224100
24 Прокладка фланца резиновая для противотока Pahlen JET-SWIM 1200 1 121936
10 Прокладка фланца самоклеющаяся для противотока Pahlen Jet Swim 1200 1 1219369
