Description
Производитель: Max Daprà. Италия
Модель / Артикул: D-HWT 93 / 10 01 03

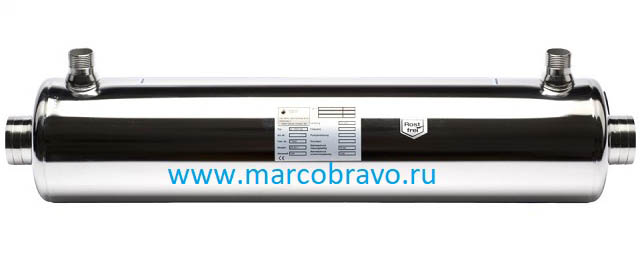

Теплообменник Max Daprà D-HWT 93 — это оборудование для бассейна. предназначенное для нагрева воды и поддержания заданной температуры. возможно использование в воде с солёной водой (для версий с титановой спиралью). Полированный корпус и спираль изготовлены из кислотостойкой нержавеющей стали AISI-316 (V4A). Подходит для любого типа инсталляций (котлы. тепловые насосы. солнечные панели и др.).
Теплообменник D-HWT предназначен для вертикального (вода должна течь снизу-вверх) и горизонтального монтажа. Подсоединение должно быть при противоположном направление потока первичного и вторичного контуров.
Внимание! Установка только после фильтра. всегда устанавливайте дезинфицирующее устройство (хлоратор/хлоринатор) только после теплообменника и таким образом. чтобы химические вещества в сочетании с воздухом не могли попасть в теплообменник. Воздух в сочетании с остатками хлора или подобными химикатами. даже в самых малых количествах. создает агрессивную среду в теплообменнике и разъедает его.
Теплообменник Max Daprà D-HWT 93 представляет собой цилиндрический корпус. в котором установлена спираль. С помощью насоса из фильтра вода из бассейна попадает в теплообменник. При контакте воды со спиралью происходит передача тепловой энергии теплоносителя воде бассейна. Таким образом вода в бассейне нагревается. Если температура воды становится выше установленного значения на термостате. срабатывает автоматическая блокировка подачи воды в теплообменник. Подходит для любого типа инсталляций (котлы. тепловые насосы. солнечные панели и др.).
Технические характеристики теплообменника Max Daprà D-HWT 93:
| Наименование параметра | Ед.изм. | Значение параметра |
| Номинальная мощность при 90°C в контуре бойлера | кВт | 93 |
| Разность температур | 70°C = 1.9 kW / °C | |
| Площадь теплоотдачи | m2 | 0.56 |
| Скорость потока в контуре бойлера. минимум | m³/h | 4.0 |
| Скорость потока в контуре бассейна. минимум | m³/h | 15.0 |
| Потеря давления в контуре бойлера | bar | 0.44 |
| Потеря давления в контуре бассейна | bar | 0.22 |
| Рабочее давление — контур бойлера | bar | 10 |
| Рабочее давление — контур бассейна | bar | 3 |
| Материал корпуса | AISI 316 / 1.4404 | |
| Материал спирали | AISI 316 / 1.4404 | |
| Подсоединение — бойлер | дюйм | 1 |
| Подсоединение — бассейн | мм/дюйм | Ø60 / 2BP |
| Масса теплообменника | кг. | 9.0 |
| Параметры воды: | ||
| Содержание в воде свободного хлора не более | мг/л | 3 |
| Содержание в воде хлоридов не более | мг/л | 500 |
| Значение рН воды | 6.8 — 7.8 | |
Тепловые характеристики:
| Модель | D-HWT 93 | ||
| Температура воды в бассейне | 20°C | 24°C | 28°C |
| Мощность | 133 кВт | 125.4 кВт | 117.8 кВт |
| Перв. конт.. вх/вых | 90/60.5°C | 90/62.2°C | 90/63.9°C |
| Втор. конт.. вх/вых | 20/27.65°C | 24/31.2°C | 28/34.8°C |
| Мощность | 114 кВт | 106.4 кВт | 98.8 кВт |
| Перв. конт.. вх/вых | 80/54.8°C | 80/56.5°C | 80/58.2°C |
| Втор. конт.. вх/вых | 20/26.55°C | 24/30.12°C | 28/33.7°C |
| Мощность | 95 кВт | 87.4 кВт | 79.8 кВт |
| Перв. конт.. вх/вых | 70/49.1°C | 70/50.8°C | 70/52.5°C |
| Втор. конт.. вх/вых | 20/25.45°C | 24/29°C | 28/32.6°C |
| Мощность | 76 кВт | 68.4 кВт | 60.8 кВт |
| Перв. конт.. вх/вых | 60/43.3°C | 60/45°C | 60/46.7°C |
| Втор. конт.. вх/вых | 20/24.35°C | 24/27.9°C | 28/31.5°C |
| Мощность | 57 кВт | 49.4 кВт | 41.8 кВт |
| Перв. конт.. вх/вых | 50/37.5°C | 50/39.2°C | 50/40.9°C |
| Втор. конт.. вх/вых | 20/23.3°C | 24/26.8°C | 28/30.3°C |
Габаритные размеры теплообменника Max Daprà D-HWT 93. мм:
| A |
B |
C |
D |
E |
F |
| 780 мм |
D. 160 мм |
590 мм |
D. 63 мм |
2 ВР |
1 |
Установка теплообменника Max Daprà D-HWT 93 в контуре системы водоподготовки бассейна:
Схема подключения теплообменника Max Daprà D-HWT 93 к системе электроснабжения:
А0 Щит распределительный
А1 Контрольная панель с таймером (1) 230v АМ-100
FU Предохранитель для контрольной панели с таймером АМ-100
М2 Циркуляционный насос теплообменника
QF1 Выключатель автоматический 2-х пол. 6А
QF2 Устройство защитного отключения УЗО 2 пол. 25А F 362
QF3 Выключатель автоматический 1 пол. 6А
QF4 Выключатель автоматический 3-х пол. 10А АВВ S 233R C6 400V-450
KL1 Контактор модульный ESB -20-20 20А
КТ Таймер контрольной панели АМ-100
SA1 Переключатель 3-х позиционный (для щитков) АМ-100
SK Термостат Pahlen (12840)
YA Клапан электромагнитный
Х1 Клеммник под рельсу
