Производитель: Vagner pool. Чехия
Артикул: 58015015
.jpg)

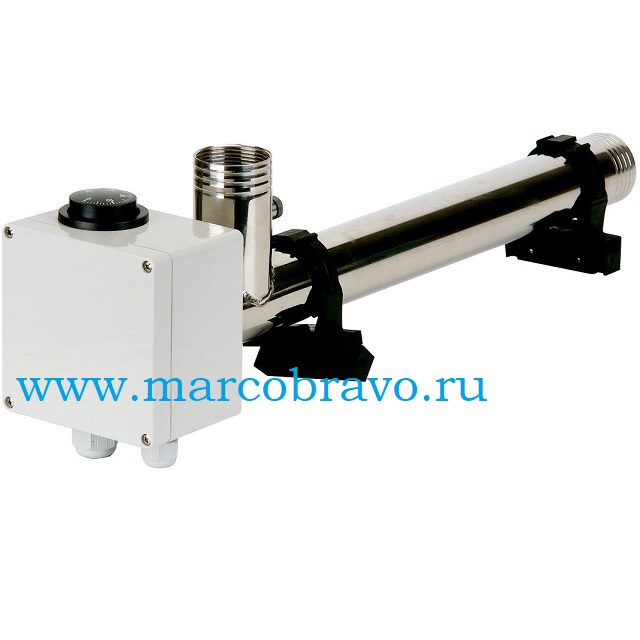

Нагреватель воздуха для аэромассажа EOV VV 1.5 kw — используется в аэромассажных системах для подогрева воздуха бассейнов. спа и джакузи. подаваемого в аэромассажные форсунки. Температура воздуха регулируется до заданной пользователем температуры. Устройство изготовлено из кислотостойкой нержавеющей стали AISI 316. В корпусе воздухоподогревателя имеются патрубки для подсоединения шлангов. установка — горизонтальная. Встроенный термостат с регулировкой от 0 до 70°C . Нагреватель защищен тепловым предохранителем. который установлен на величину отключения 75 ° C.
Установка нагревателя воздуха для аэромассажа EOV VV 1.5 kw в бассейн:
Горизонтально или вертикально. после воздушного компрессора. При монтаже в вертикальном положении — головкой (щитом) всегда вниз.
Вход со стороны головки (щита)
Вход и выход 50 или 63 мм. рекомендуем подключать их с фитингами 50/50 мм или 63/63 мм.
Подключение к электрической сети проводом сечением 1.5мм2
Рекомендуется установить обратный клапан. предотвращения попадания воды в нагреватель.
Комплектация:
Воздушный нагреватель EOV VV 15.кВт — без контактора (реле)
Пластиковые настенные кронштейны — 2 шт.
Фитинги 50/63мм/1.5 — 2 шт.

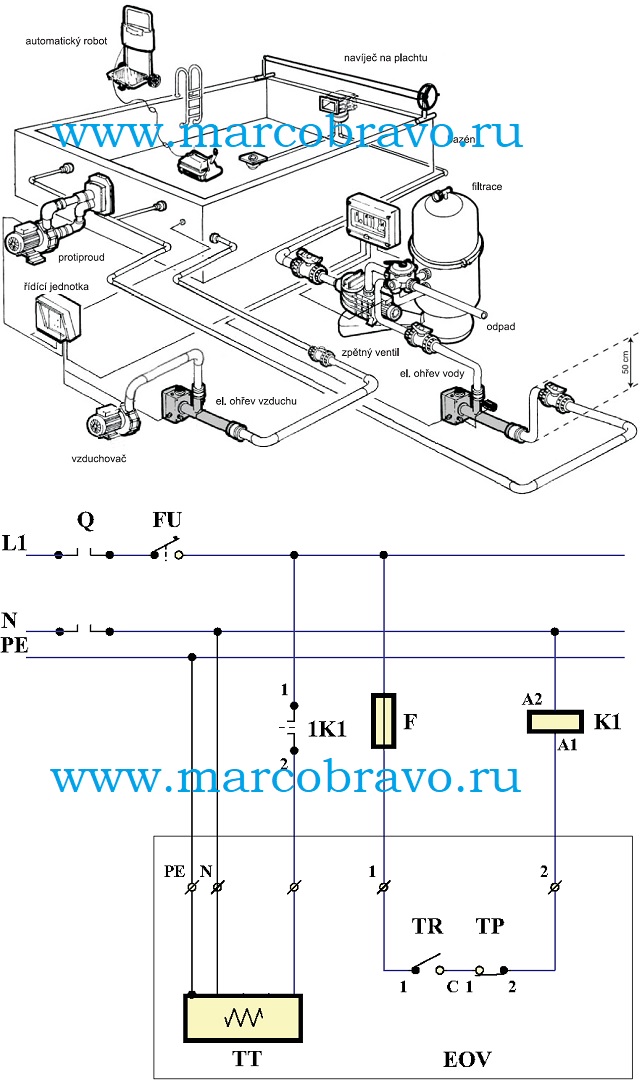

Схема подключения
Размеры нагревателя воздуха EOV VV 1.5 kw. мм

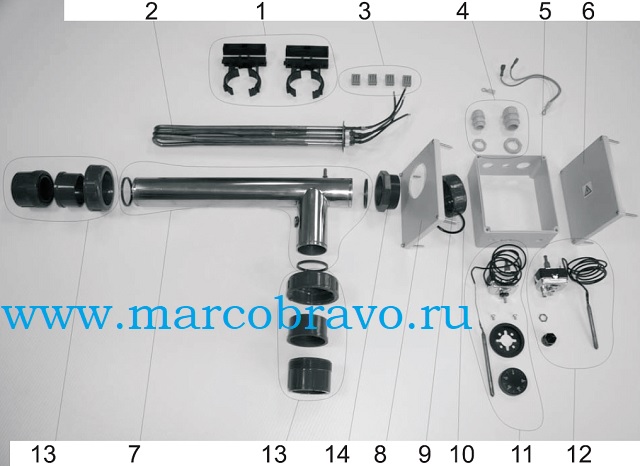

Деталировка нагревателя воздуха EOV VV 1.5 kw:
| Позиция | Артикул | Описание |
| 1 | 0606940 | Крепление 47-50 mm |
| 2 | 58090…. | ТЭН 1.5кВт |
| 3 | 520/222413 | Терминал 32 A |
| 4 | Проход PG16 a PG 11 | |
| 5 | 580100006 | Центральная часть щита |
| 6 | 580100009 | Крышка щита |
| 7 | Корпус нагревателя | |
| 8 | 580100008 | Стенка щита |
| 89 | 0336110042 | Зажим щита |
| 10 | Уплотнительное кольцо зажима | |
| 11 | Термостат 0-70°C | |
| 12 | Термопредохранитель 75°C | |
| 13 | Фитинг 50 mm | |
| 14 | Фитинг 2 |
