Производитель: Pahlen. Швеция
Артикул товара: 141603-02
Электронагреватель пластиковый с датчиком потока Pahlen (12 кВт) — предназначен для нагрева воды и поддержания заданной температуры в бассейне. Корпус и распаячная коробка нагревателя изготовлены из пластика. ТЭНы изготовлены из сплава Incoloy 825. Электронагреватель оборудован термостатом для регулировки температуры воды и реле защиты от прергрева. Датчик потока гарантирует безопасную работу системы при недостаточном потоке воды. В комплектацию входят также муфты для клеевого соединения труб (д. 50 мм).
Электронагреватель компенсирует потери тепла при поступлении в бассейн свежей воды. а также потери связанные с испарением воды.
Внимание! Датчик потока не спасает корпус электронагревателя от расплавления при попадании воздуха в систему.
Технические характеристики электронагревателя пластикового с датчиком потока Pahlen 141603 (12 кВт):
| Параметр | Ед.измерения | Значение |
| Минимальный поток воды | м3/час | 5.4 |
| Максимальное давление системы | бар | 2.5 |
| Максимальная температура воды | ºС | 45 |
| Напряжение питания. %±4 | В | 3х380/50Гц |
| Потребляемая мощность | кВт | 12 |
| Ток при напряжении 3х380В | А | 16.7 |
| Масса | кг | 2.3 |
| Класс защиты корпуса электронагревателя | — | IP 45 |
| Сопротивление ТЭНа | Ом | 13.2 |
| Диаметр подсоединяемого трубопровода не менее | мм | Ø50 |
| Параметры воды: | ||
| Содержание в воде хлора не более | мг/л | 3 |
| Содержание в воде хлоридов не более | мг/л | 250 |
| Значение рН воды | 7.2-7.8 | |
| Щелочность воды | мг/л | 60-120 |
| Кальциевая жесткость воды | мг/л | 200-1000 |
| Содержание в воде брома не более | мг/л | 13 |
| Содержание в воде “активного” кислорода | мг/л | 125 |
Габаритные и присоединительные размеры электронагревателя пластикового с датчиком потока Pahlen (12 кВт):
Гидравлическое сопротивление:
Деталировка электронагревателя пластикового с датчиком потока Pahlen (12 кВт) 141603. выбор запасных частей:
| Позиция | Артикул | Описание |
| 2 + 3 + 35 |
632123 | ТЭН из сплава incoloy 12кВт |
| 6 + 7 + 28 |
632000 |
Комплект датчика потока (датчик потока + микропереключатель + винты) |
| 16 |
632001 |
Модуль защиты (датчик перегрева) от перегрева выше 60°C |
| 24 + 25 + 26 |
632136 |
Комплект переходных муфт с уплотнительными кольцами Ø50. 2 шт. |
| 10 |
632002 |
Tермостат 0-45°C |
| 10 |
12843 | Tермостат 0-45°C |
| 27.1 + 21 |
632119 |
Комплект кронштейнов высокий. 2 шт. |
| 27.2 + 21 |
632129 |
Комплект кронштейнов низкий. 2 шт. |
Место подключения электронагревателя в контуре системы водоподготовки бассейна:
Схема движения воды:

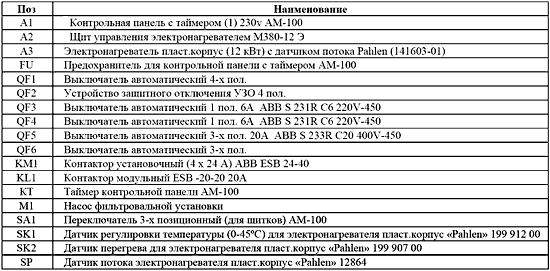

Электрическая схема подключения к трехфазной сети на 380 В:
Размеры упаковки: прямоугольный картонный короб 560x190x120
