Description
Производитель: Speck. Германия
Модель: BADU® Prime Eco VS (Старое название Speck BADU 90 ECO VS)
Артикул товара: 219.0208.138 (стар. 219.0201.138 / 2190201138 / 2190.201.138)

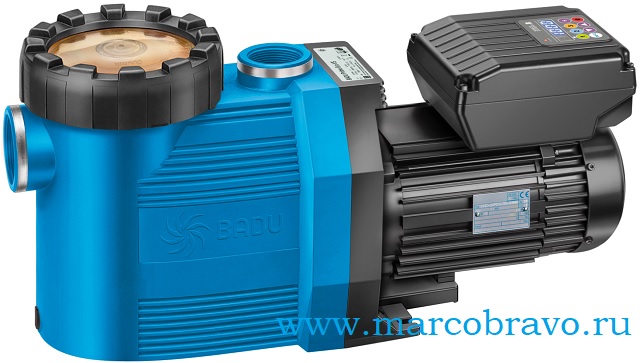

Самовсасывающий циркулярный насос с префильтром Speck Badu Eco Touch-pro — предназначен для перекачивания воды в системах водоподготовки (с концентрацией солей до 0.5%. 5 г/л.) плавательных бассейнов выше средней стоимости. где выполняет основную функцию циркуляционного насоса фильтровальной установки (с диаметром бочки 610-650 мм) в контуре системы водообмена бассейна.
Насос Prime Eco VS – это одноступенчатый насос. на базе насоса серии BADU Prime/Badu Speck 90. с горизонтальным расположением вала и электрическим приводом. сальником из карбона и керамики (carbon/ceramic/NBR). Оснащен фильтром PP грубой отчистки с размером ячейки 3.2х2.6мм. закрывается крышкой из материала PC (PA 66 GF 30). Корпус насоса и вал двигателя гальванически развязаны. корпус изготовлен из полипропилена типа PP GF 30. диффузер из PP TV 40. крыльчатка изготовлена из материала PP GF 30. Префильтр и фланец также сделаны из полипропилена типа PP TV 40.
Сверхэффективный двигатель (стандарта EC – IE3) с постоянными магнитами BADU Eco Touch-Pro II потребляет минимум энергии без потери мощности. Три переменных скорости двигателя могут быть запрограммированы отдельно. от 1000 до 2830 об / мин с шагом 50 оборотов. Значения 2000. 2400 и 2830 об / мин предварительно установлены с завода. по умолчанию.
Этим насосом BADU GREEN можно управлять с помощью блоков управления BADU Eco Touch I/II и Badu Eco Logic + Omnitronic.
Встроенная панель управления и удобное меню обеспечивают простое управление двигателем. Может управляться с помощью пульта дистанционного управления BADU Eco Logic. Насос поставляется готовым к подключению с помощью 5-проводного кабеля управления. кабеля и штекера.
Насос может быть установлен на три метра выше или ниже уровня воды. Для надёжной работы насоса необходим постоянный приток перекачиваемой воды.
Технические характеристики насоса Speck Badu Prime Eco VS:
|
Наименование параметра
|
Ед.изм.
|
Значение
параметра |
| Производительность при напоре 4.5 метров | м3/ч | 28 |
| Напряжение питания |
В
|
~ 220
|
| Объём префильтра |
литр.
|
3 |
| Максимальное количество соли в воде | 5 г/л. 0.5% | |
| Допустимые отклонения напряжения питания |
%
|
± 4%
|
| Мощность двигателя входная/выходная |
кВт
|
0.08–1.40 / 0.03–1.1 |
| Ток потребления |
А
|
0.60 — 6.1 |
| Скорость вращения двигателя | об/мин | 1000 — 3000 |
| Класс изоляции |
—
|
ISO-F |
| Класс защиты корпуса электродвигателя |
—
|
IP X4 |
| Масса |
кг
|
9
|
| Температура окружающего воздуха |
ºС
|
+10…+35
|
| Влажность окружающего воздуха. не более |
%
|
60
|
| Температура воды. не более |
ºС
|
40 (60) |
| Давление. не более |
бар
|
2.5
|
| Размер всасывающего подсоединения. резьба | дюйм | Rp 2 |
| Размер напорного подсоединения. резьба | дюйм | Rp 1 1/2 |

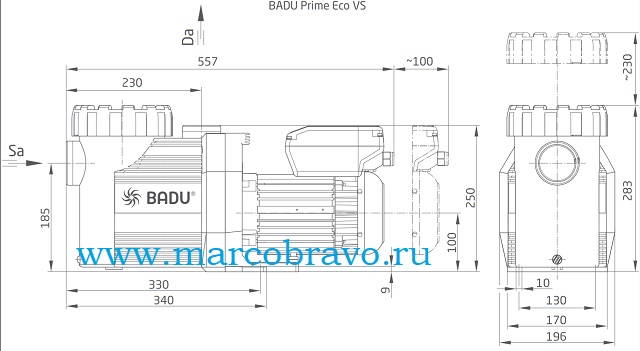

Габаритные размеры Speck Badu Prime Eco VS. мм:

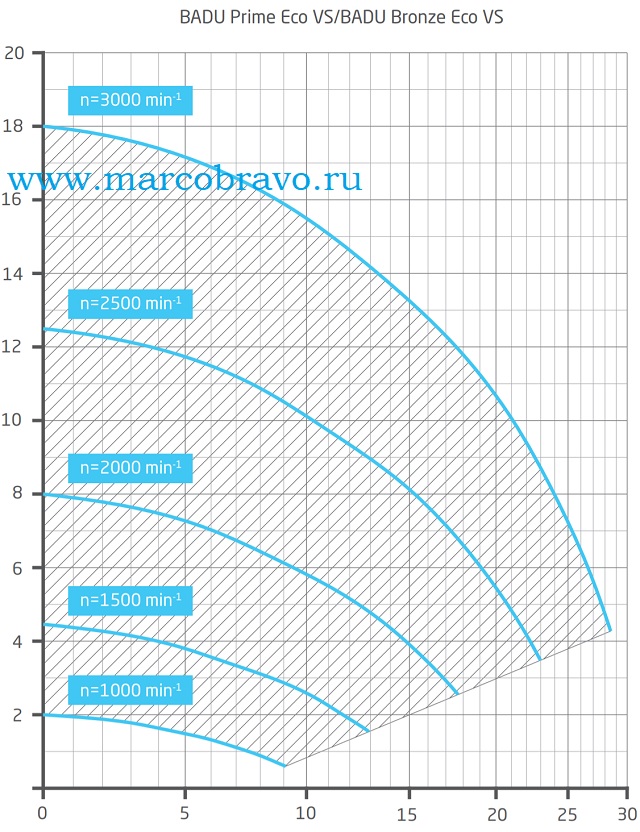

График производительности насоса Speck Badu Prime Eco VS:
Деталировка насоса Speck Badu Prime Eco VS. выбор запасных частей:
| Поз |
Наименование
|
Артикул
|
| 101 | Корпус насоса Speck Badu Rp 2 x Rp 1 1/2. BADU 90/13. 15 и 20 | 2921.310.100 оранжевый 2921.310.102 чёрный |
| 113 | Станина насоса Speck Badu 90 | 2921.111.300 |
| 143 | Фильтр грубой очистки насоса Speck Badu 90 | 2901.114.300/2920.314.300 |
| 160.1 | Крышка префильтра насоса Speck Badu 90 | 2921.116.010 |
| 160.2 | Муфта резьбовая уплотнения крышки префильтра насоса Speck Badu 90 | 2921.116.020 |
| 161.2* | Крышка задняя насоса Speck BADU: 90/15. 90/15G. 90/20 и 90/20G | 2921.316.120 |
| 174*2 | До 09/07/00. Диффузор насоса Speck Badu 90/15G и 90/20G | 2921.317.420 |
| 174.2* | С 10/07/00. Диффузор насоса Speck Badu 90/15 и 90/20 | 2921.317.421 |
| 230* | До 09/07/00. Крыльчатка насоса Speck Badu 90/20G. dia=120mm/b=15mm. чёрные лопасти. Включая позиции 260 и 412.6 |
2920.423.000 |
| 230* | С 10/07/00. Крыльчатка насоса Speck Badu 90/20. dia=119mm/b=14.5mm | 2921.423.001 |
| 260 | Винт крепления крыльчатки насоса Speck Badu 900/15. 90/15G. 90/20 и 90/20 G. M 10×12 | 2920.326.000 |
| 412.1 | Прокладка-кольцо крышки префильтра насоса Speck Badu 90. 137x5mm | 2921.141.210 |
| 412.2 | Прокладка-кольцо крышки задней насоса Speck Badu 90. 190×5.5mm | 2921.141.220 |
| 412.4 | Прокладка-кольцо винта сливного префильтра насоса Speck. 11×2.5mm | 2302.002.062 |
| 412.5 | Прокладка-кольцо диффузора насоса Speck Badu 90. 90x5mm | 2920.141.210 |
| 412.6 | Прокладка-кольцо винта крепления крыльчатки насоса Speck Badu 90/15. 90/15G. 90/20 и 90/20G. 11×2.5mm |
2920.141.241 |
| 433 | Сальник насоса Speck Badu 90/15. 90/15G. 90/20 и 90/20G. 20мм | 2920.343.310 |
| 507 | С 01/12/00. Защитное кольцо насоса Speck Badu: 90/20 3~. 90/20 G 3~. 45x18x4mm | 2920.850.702 |
| 507 |
До 12/11/00. Защитное кольцо насоса Speck Badu: 90/20 3~. 90/20 G 3~. 30×18.5x4mm |
2921.350.700 |
| 515 | Муфта соединения вала электродвигателя и вала крыльчатки насоса Speck Badu 90/15. 90/15G. 90/20 и 90/20G. 12x18mm |
2920.351.510 |
| 516 | До 12/11/00. Манжета вала 3~ электродвигателя насоса Speck Badu 90/20 3~ и 90/20G 3~. V 18 S | 2920.251.600 |
| 516 | Манжета вала 1~ электродвигателя насоса Speck Badu 90/20 1~ и 90/20G 1~. V 20 S | 2921.151.600 |
| 554.2 | Шайба (4 шт.) винта крепления электродвигателя к станине насоса Speck Badu 90. dia=8.4mm. A 2 | 5871.250.802 |
| 595 | Опора резиновая электродвигателя насоса Speck Badu 90. 10x10x27mm | 2920.359.501 |
| 894.1 | Гнездо опоры резиновой электродвигателя насоса Speck Badu 90 | |
| 900 | Винт крепления (8 шт.) корпуса насоса к станине насоса. 7×48.4mm. A 2 | 2921.690.002 |
| 903 | Винт сливной префильтра насоса G 1/4 | 2923.591.201 |
| 914.2 | Винт крепления (4 шт.) электродвигателя к станине насоса. M 8×25. A 2 | 5879.120.825 |
| 800 | Электродвигатель насоса (поставляется в сборе) Speck Badu 90/20 380в | 2040.166.037/2970.100.002/ 2190.205.137 |
| Ремонтный комплект прокладок насоса Speck Badu: 90/15. 90/15G. 90/20 и 90/20G | 2921.341.299 |
*Примечание: Для переделки BADU 90/15 G или 90/20 G в BADU 90/15 или 90/20 BADU. позиции 161.2 . 174.2 и 230 должны быть заменены.
