Производитель: PSH. Испания
Модель/артикул: Lia S-80. 1LIA0080M2V / 1LIA0080M

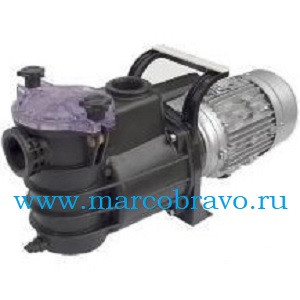

Самовсасывающий (до 4 метров) насос с префильтром PSH Lia S-80 — предназначен для перекачивания морской и пресной воды в системах домашних плавательных бассейнов. подходит для работы с соляными хлораторами и морской водой. Насос PSH LIA – это одноступенчатый насос с горизонтальным расположением вала и электрическим двигателем с теромзащитой с кабелем питания длиной полтора метра. Оснащен фильтром грубой отчистки накрытым быстросъёмной прозрачной крышкой и удобной ручкой переноски.
Для нормальной работы насоса PSH LIA необходим постоянный приток перекачиваемой воды. запуск насоса обязательно должен быть с наполненым водой префильтром. Корпус насоса изготовлен из материала PP 30% GF. крыльчатка и диффузор изготовлены из материала Noryl усиленного стекловолокном (30%). вал двигателя — из нержавеющей стали AISI 420. сальник — карбон/керамика/резина.
Технические характеристики насоса PSH Lia S-80:
|
Наименование параметра
|
Ед.изм.
|
Значение параметра
|
| Производительность при напоре 8 метров | м3/ч | 12.3 |
| Напряжение питания |
В
|
~ 220/60-50 Гц
|
| Допустимые отклонения напряжения питания от номинального значения |
%
|
± 4%
|
| Мощность |
кВт/л.с
|
0.65/0.8
|
| Ток |
А
|
3.8
|
| Скорость вращения двигателя | об/мин | 3000 |
| Уровень шума |
дБ
|
—
|
| Класс защиты корпуса электродвигателя/класс изоляции |
—
|
IP 55/F
|
| Масса |
кг
|
10.9
|
| Температура окружающего воздуха не выше |
ºС
|
+40
|
| Влажность окружающего воздуха. не более |
%
|
60
|
| Температура воды. не более |
ºС
|
40
|
| Давление рабочее. не более |
бар
|
2
|
| Резьба всасывающего трубопровода | дюйм | 1 1/2 |
| Резьба напорного трубопровода | дюйм | 1 1/2 |

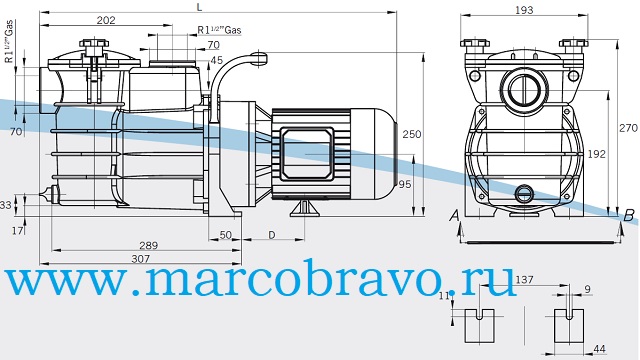

Габаритные и присоединительные размеры насоса PSH Lia S-80. L=543mm? D=96mm:

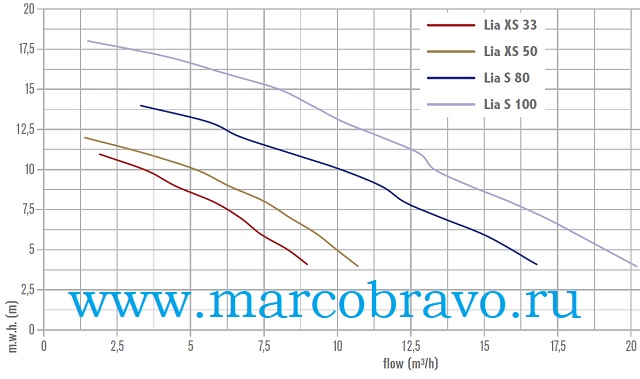

График производительности насоса PSH Lia S-80:
| Напор в метрах. | |||||
| 4 | 6 | 8 | 10 | 12 | 14 |
| Производителнсть m3/h | |||||
| 16.8 | 14.9 | 12.3 | 10.1 | 6.7 | 3.3 |

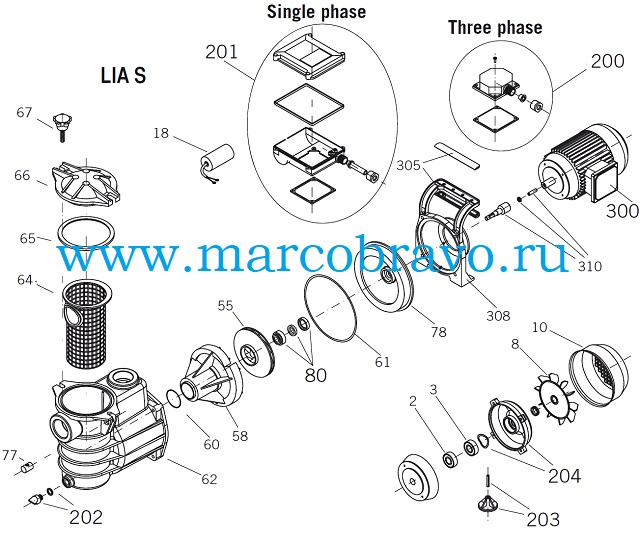

Деталировка насоса PSH Lia S-80. выбор запасных частй:
| Артикул | Поз-ия | Кол-во | Описание |
| 3010510R | 62 | 1 | Корпус насоса MINI (до 2005) |
| 4010510R | 62 | 1 | Корпус насоса MINI.2 (с 2005) |
| 4150210R | 78 | 1 | Промежуточный фланец MINI |
| 4055510R | 61 | 1 | Прокладка корпуса насоса 157X5мм MINI |
| 4140110R | 64 | 1 | Корзина префильтра MINI |
| 4050810R | 65 | 1 | Прокладка крышки фильтра MINI |
| 4080210R | 66 | 1 | Крышка фильтра MINI |
| 3060210R | 67 | 2 | Кронштейн фильтра M8x38 MICRO-MINI-MAXI |
| 4160110R | 50 | 1 | Шайба-защита от протечки VP15-17 PSH |
| 4030210R | 58 | 1 | Диффузор MINI |
| 4050610R | 60 | 1 | Прокладка диффузора 42X3мм MINI |
| 4230130R | 77 | Гайка крышки префильтра | |
| 3111711R | 55 | 1 | Крыльчатка MINI-033 D113X6мм (4 alabes) |
| 3111710R | 55 | 1 | Крыльчатка MINI-050 D117X5мм (4 alabes) |
| 3110812R | 55 | 1 | Крыльчатка LIA 80 114×5.5 (6 aubes) |
| 3110810R | 55 | 1 | Крыльчатка Mini-100 D121X5 (6 aubes) |
| 2341511R | 80 | 1 | Сальник 15(D29.5X20.8)(TC/AR15BVPGG |
| 4180111R | 202 | 1 | Сливная пробка с прокладкой 1/4 Gas (P/P) |
| 4270110 | 308 | Фланец префильтра. с ручкой | |
| 4120200R | 305 | Проставка ручки фланца | |
| 4390200R | 310 | Муфта крыльчатки LIA S | |
| 15040310200 | 1 | Электродвигатель MINI.2-033M | |
| 15040510200 | 1 | Электродвигатель MINI.2-050M | |
| 15040810200 | 1 | Электродвигатель MINI.2-080M | |
| 15040810300 | 1 | Электродвигатель MINI.2-080T | |
| 15041010200 | 1 | Электродвигатель MINI.2-100M | |
| 15041010300 | 1 | Электродвигатель MINI.2-100T | |
| 4530910R
коробка электрическая 220в |
201 | 2 | Screw D4X13 DIN9786 CIN.PX |
| 1 | Connection box 1 phase.(Juntas)MEC63-71PX PG11 | ||
| 1 | Pass cable 1 phase D.7 MEC63-71PX | ||
| 1 | Pass cable clamp PG11 PX | ||
| 1 | Fixing cable supportMEC63-71PX | ||
| 1 | Conn. box cover 1 phase.(IP55)MEC63-71PX | ||
| 4 | Screw M 3.5X12 TT85 Z CIN.PX | ||
| 1 | Conn. box gasket.MEC 63-71 IP55 PX | ||
| 1 | Conn. box cover gasket | ||
| 4 | Screw D4.1X30 CL81Z CIN.PX | ||
| 4530310R
коробка электрическая 380в |
200 | 1 | Conn. box gasket .MEC 63-71 IP55 PX |
| 1 | Connection box 3 phase.MEC63-71 PX PG11 | ||
| 1 | Pass cable 3 phase MEC71 PX | ||
| 1 | Pass cable clamp PG11 PX | ||
| 4 | Screw M 3.5X12 TT85 Z CIN.PX | ||
| 4541210R | 2.3 | 2 | Подшипник 6202 ZZC3LHT23 |
| 4550110R | 18 | 1 | Конденсатор 12.5 mf — 0.33 HP |
| 4550210R | 18 | 1 | Конденсатор 14 mf — 0.5 HP |
| 4550310R | 18 | 1 | Конденсатор 20 mf — 0.8 — 1 HP |
| 3560110R | 10 | 1 | Крышка вентилятора MEC 71 |
| 4640710R | 8 | 1 | Вентилятор Ø14 MEC71 |
| 2620141R | 204 | 1 | Задняя крышка двигателе MEC 71 + шайба |
| 1 | |||
| 2510441R | 7 | 1 | Задняя крышка двигателя (фланец) MINI (до 2005) |
| 2511141R | 7 | 1 | Задняя крышка двигателя (фланец) MINI.1. 2 (с 2005) |
| 4070410R | 203 | 1 | Держатель двигателя с креплением |
| 1 | |||
| 4160110R | 44 | 1 | Шайба вентилятора |
Схема подключения насоса PSH Lia S-80 к системе электроснабжения:
