Производитель: PSH. Испания
Модель/Артикул: FDN-129.1H / 1FN10750T4V
Нормальновсасывающий центробежный насос PSH FDN-129.1H — предназначен для перекачивания воды в системах водоподготовки общественных бассейнах с пресной водой. изготовлен из чугуна. Работает на низких оборотах. что увеличивает ресурс двигателя и уменьшает уровень шума до минимума.
Особенности:
Данная модель насоса имеет высокоэффективный асинхронный электродвигатель. легко заменяемый. Двигатель типа IE2/IE3 в соответствии со стандартом ЕС 640/2009.
Из чугуна изготовлены: крыльчатка. корпус насоса. корпус фильтра предварительной очистки. соединительная муфта. Вал и сетка фильтра предварительной очистки — нержавеющей сталь AISI 316. торцевой сальник — из графита и керамики с полимером.
Вал двигателя — стандартный. совместимый с любым стандартным двигателем большинства производителей.
Все части. контактирующие с водой. обработаны глубоким катафорезом. Эта обработка предотвращает образование окислов чугуна. катафорез значительно продлевает срок службы чугуна и является одной из лучших антикоррозийных обработок в настоящее время.
Для работы в морской воде и хлоринаторами необходим насос из бронзы — по запросу.
Насос PSH FDN-129.1H может выполнять функции: 1) циркуляционного насоса фильтровальной установки в контуре системы водообмена бассейна. 2) циркуляционного насоса в контуре систем аттракционов бассейна (водопад. гидромассаж. искусственное течение). PSH FDN-129.1H – это одноступенчатый насос с горизонтальным расположением вала и электрическим приводом с фильтром грубой отчистки.
Для нормальной работы насоса необходим постоянный приток перекачиваемой воды. Работа насоса без воды более 10 секунд приведет к перегреву сальника (сальник охлаждается перекачиваемой водой) с последующим его разрушением.
Технические характеристики насоса PSH FDN-129.1H:
|
Наименование параметра
|
Ед.изм.
|
Значение
параметра |
| Напряжение питания 50 Гц |
В
|
230/400 |
| Ток при 230/400в | А | 19.65/11.30 |
| Производительность при напоре 10 и 12 метров |
м3/ч
|
114.1-97.4 |
| Уровень рабочего шума |
dB
|
|
| Потребляемая мощность |
кВт
|
5.5
|
| Выходная мощность |
л/с
|
7.5
|
| Обороты в минуту | 1450 | |
| Класс защиты корпуса электродвигателя |
—
|
IP 55
|
| Класс изоляции | — | F |
| Масса |
кг
|
143.4 |
| Температура окружающего воздуха. максимальная |
ºС
|
|
| Влажность окружающего воздуха. не более |
%
|
|
| Температура воды. не более |
ºС
|
|
| Максимальное давление | bar | |
| Диаметр входа/выхода трубопровода не менее |
мм
|
125/100
|
| Размер упаковки. при объёме 0.386 m3 |
метр.
|
1.24х0.66х0.49
|

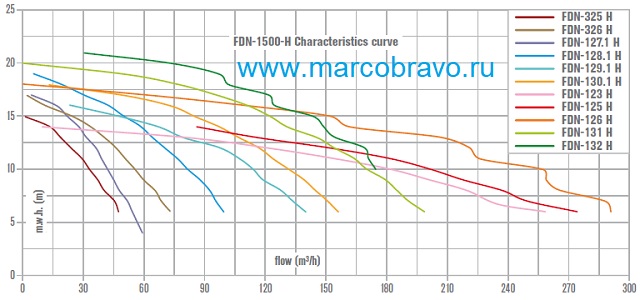

Напорные характеристики насоса PSH FDN-129.1H:
| Напор м. | 6 | 8 | 10 | 12 | 14 | 16 |
| Производительность насоса м3/ч | 140 | 127.5 | 114.1 | 97.4 | 67.2 | 23.3 |

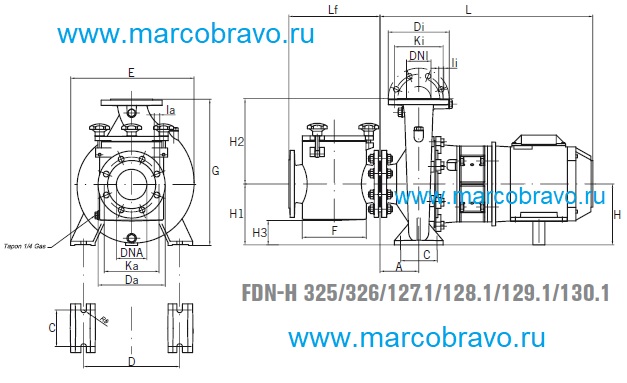

Габаритные и присоединительные размеры насоса PSH FDN-129.1H. мм:
| DA |
KA |
IA |
N0 |
DI |
KI |
II |
N0 |
A |
C |
D |
E |
F |
G |
H |
H1 |
H2 |
H3 |
L |
Lf |
| 250 |
210 |
19 |
8 |
220 |
180 |
19 |
8 |
140 |
120 |
315 |
430 |
250 |
505 |
225 |
225 |
280 |
93 |
801 |
345 |
Деталировка насоса PSH FDN-129.1H:
| 8 | 4643210 | Вентилятор двигателя насоса Fd-123/125 Fd-129/131 (Psh) |
| 40 | 4632510 | Муфта кабеля питания Fd-123/125 Fd-129/131 (Psh) |
| 50 | 4160710 | Joint Ramasse Goutte Pompe Fd129/130H (Psh) |
| 51 | 2284901 | Задняя крышка насоса Sm T-049. Для моделей: DN‐123 a 126;DN‐ 129.1; DN‐130.1; DN‐ 131.1 a DN‐134 |
| 51 | 2284921 | Couvercle De Garniture Mecanique Sm T-049 Bronze (Psh) |
| 55 | 2293412 | Крыльчатка насоса Fd-129.1 D234/25 Cataphorèse (Psh) |
| 55 | 2293411 | Крыльчатка насоса Fd-130.1 D245/10 Cataphorèse (Psh) |
| 55 | 2293422 | Крыльчатка насоса Fd-129.1. D234/25 Bronze (Psh) |
| 55 | 2293421 | Крыльчатка насоса Fd-130.1. D245/10 Bronze (Psh) |
| 61 | 4052710R | Резиновое уплотнение корпуса насоса 255X4 Modèle Fd-123D-124D-125D-126D-127.1D-128.1-326H (Psh) |
| 61 | 4051510R | Резиновое уплотнение корпуса насоса FDN 14 и 22 (DN 3000 rpm.) |
| 62 | 2014921 | Корпус насоса: D-129.1;D-130.1;D-131.1;D-132 Bronze (Psh) |
| 62 | 2014901 | Корпус насоса: D-129.1;D-130.1;D-131.1;D-132 Чугун (Psh) |
| 64 | 3140550 | Panier Pompe 125/Fd129/Fd130 (Psh) |
| 64 | 4141310R | Корзина префильтра для насоса FDN-124 и FDN-125 — диаметр 325мм. нержавейка |
| 65 | 4051710R | Прокладка крышки насоса 227.9X6.99мм Modèle Pref 125/100; 125/125 (Psh) |
| 68 | 4051310 | Joint Liège 18X13X1.5 (Psh) |
| 71 | 4052010 | Joint Liège 22X17X1.5 (Psh) |
| 80 | 2343510 | Garniture mécanique Pompe Fd-123H Ã Â Fd-134H (Psh) |
| 97 | 4053910R | Joint Plat Pompe 192X142X2 Modèle D-129.1; D-130.1; D-131; D-132 (Psh) |
| 100 | 3310901 | Корпус префильтра насоса Fd- 129.1; Fd- 130.1 (Psh) Чугун |
| 100 | 2310920 | Корпус префильтра насоса Fd- 129.1; Fd- 130.1 (Psh) Бронза |
| 105 | 4201650 | Rondelle Inox M16 Din125-A.2 (Psh) |
