Производитель: IML. Испания
Модель: NI200M

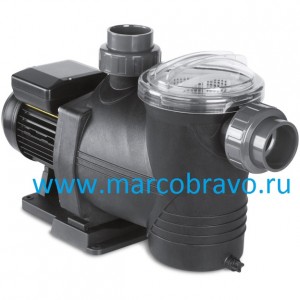

Самовсасывающий циркуляционный насос с префильтром IML Niagara NI200M — предназначен для перекачивания воды в системах водоподготовки плавательных бассейнов. Оснащен предварительным фильтром грубой очистки. накрытым прозрачной крышкой (поликарбонат) с резьбой. для визуального контроля работы и загрязнённости насоса. Может выполнять функции: 1) циркуляционного насоса фильтровальной установки в контуре системы водообмена бассейна. 2) циркуляционного насоса в контуре систем аттракционов бассейна (водопад. гидромассаж. искусственное течение). Для нормальной работы насоса необходим постоянный приток перекачиваемой воды.
Корпус префильтра насоса изготовлен из полипропилена стойкого к агрессивной среде. армирован стекловолокном. задняя крышка. диффузор и крыльчатка изготовлены из материала Noryl (лёгкий и гибкий полифениленоксид — термопласт с высоким сопротивлением к химическим воздействиям) и нержавеющей стали. торцевой сальник — из графита и керамики. Вал двигателя изготовлен из нержавеющей стали марки AISI 316L.
Для надежной и стабильной работы насоса рекомендуется устанавливать в горизонтальном положении на уровне воды или ниже уровня воды (но не более чем на 2 метра выше уровня воды).
Технические характеристики насоса IML Niagara NI200M:
| Технические данные | Единицы измерения | Параметр |
| Производительность при 10 метрах | м3/ч | 23 |
| Напряжение питания | В | 220V |
| Потребляемая мощность | кВт | 1.5 |
| Мощность в лошадиных силах | л/с | 2.0 |
| Ток срабатывания для реле защиты | A | 10 |
| Степень защиты двигателя | IP | 55 |
| Изоляция класса | F | |
| Скорость вращения двигателя | об/мин | 2850 |
| Максимальный уровень шума. не более | дБ (А) | 78 |
| Максимальная температура воды | °C | 40 (60) |
| Максимальное давление | бар | 2.5 |
| Диаметр входа/выхода. клеевое соединение | мм | Ø60 |
| Подсоединение входа/выхода | дюйм | 2¾” |
| Вес | кг | 19.5 |
| Объём упаковки | м3 | 0.060 |
Напорные характеристики насоса IML Niagara NI200M:
Габаритные и присоединительные размеры насоса IML Niagara NI200M:
| A | B | ØC | D | E | F | H | L |
| 250 | 312 | 63 | 205 | 282 | 140 | 348 | 605 |
Установка насоса IML Niagara NI200M:
Электрическая схема подключения насоса IML Niagara NI200M:
Деталировка насоса IML Niagara NI200M. выбор запасных частей:
| Поз | Описание | Артикул |
| 1 | Ключ крышки префильтра насоса IML Niagara | HD076000 |
| 2 | Крышка префильтра насоса IML Niagara | HD006020 |
| 3 | Уплотнительное кольцо крышки префильтра насоса IML Niagara | HD021020 |
| 4 | Корзина префильтра насоса IML Niagara/Discovery/Europa New | HD018020 |
| 5 | Сливная пробка насоса IML 1/4” (2 шт.) | HD036000 |
| 6 | Уплотнительное кольцо (13х2.5 мм) насоса IML (2 шт.) | HD021100 |
| 7 | Корпус насоса IML Niagara | HD041050 |
| 8 | Подиум (подставка) насоса IML 2 HP / 3 HP | HD066020 |
| 9 | Амортизатор двигателя. 2 HP / 3 HP | HD071010 |
| 10 | Уплотнительное кольцо диффузора насоса IML | HD021040 |
| 11 | Диффузор насоса IML Europa SE2R NEW /Niagara/Discovery | HD046010 |
| 12 | Крыльчатка насоса IML New Europa/Niagara/Discovery (2 НР/1.5 кВт) | HD051195 |
| 13 | Уплотнительное кольцо задней крышки префильтра насоса IML Niagara | HD021065 |
| 14 | Сальник насоса IML. Ø15мм | HD056005 |
| 15 | Задняя крышка корпуса насоса IML. 1.50 HP / 2 HP / 3 HP | HD061015 |
| 16 | Шайба DIN 125 M8 (8 шт.) | HD031010 |
| 17 | Винт с шестигранником. DIN 912 M8x25 A2 1.50 / 2 / 3 HP (4 шт.) | HD026025 |
| 18 | Винт с шестигранником. DIN 912 M8x35 (4 шт.) | HD026030 |
| 20 | Плоская муфта (32x14x2) 1.50 HP / 2 HP / 3 HP | MT001005 |
| 21 | Передняя крышка двигателя насоса IML. 2 HP / 3 HP | MT006100-V |
| 22 | Подшипник двигателя насоса IML (6205) 2 HP / 3 HP (2 шт.) | MT026010 |
| 23 | Ротор с валом. 2 HP 1-PH | MT031045 |
| 24 | Статор с корпусом. 2 HP 1-PH | MT043060 |
| 25 | Пружинная шайба (M52) 2 HP / 3 HP | MT096010 |
| 26 | Задняя крышка двигателя насоса IML 2 HP / 3 HP | MT016070-V |
| 27 | Стержень (M6X170) 2 HP (4 шт.) | MT101025 |
| 28 | Вентилятор двигателя насоса IML 2 HP / 3 HP | MT086095 |
| 29 | Фиксатор-кольцо вентилятора 2 / 3 HP | MT086105 |
| 30 | Крышка вентилятора. двигателя 2 HP / 3 HP | MT021045-V |
| 31 | Винт 1.50 / 2 / 3 HP (3 шт.) | MT076040 |
| 32 | Шайба M4 | MT076000 |
| 33 | Винт M4x6 | MT076005 |
| 34 | Контактная группа эл. соединений 1-PH | MT081000 |
| 35 | Винт кабеля 1-PH | MT076010 |
| 36 | Соединительная коробка 1-PH/3-PH 2 HP / 3 HP | MT088015 |
| 37 | Конденсатор (50 мкФ) насоса IML 3 HP. | MT091020 |
| 37 | Конденсатор (60 мкФ) насоса IML 2 HP. | MT091025 |
| 38 | Гайка муфты подсоединения (Ø63 мм) насоса IML Niagara. 2шт | HD076020 |
| 39 | Адаптер муфты (63 мм) подсоединения насоса IML Niagara (2 шт.) | HD076015 |
| 40 | Уплотнительное кольцо адаптера муфты (Ø63 мм) (2 шт.) | HD021120 |
| 41 | Электродвигатель 2 HP 1-PH | MT999080 |
