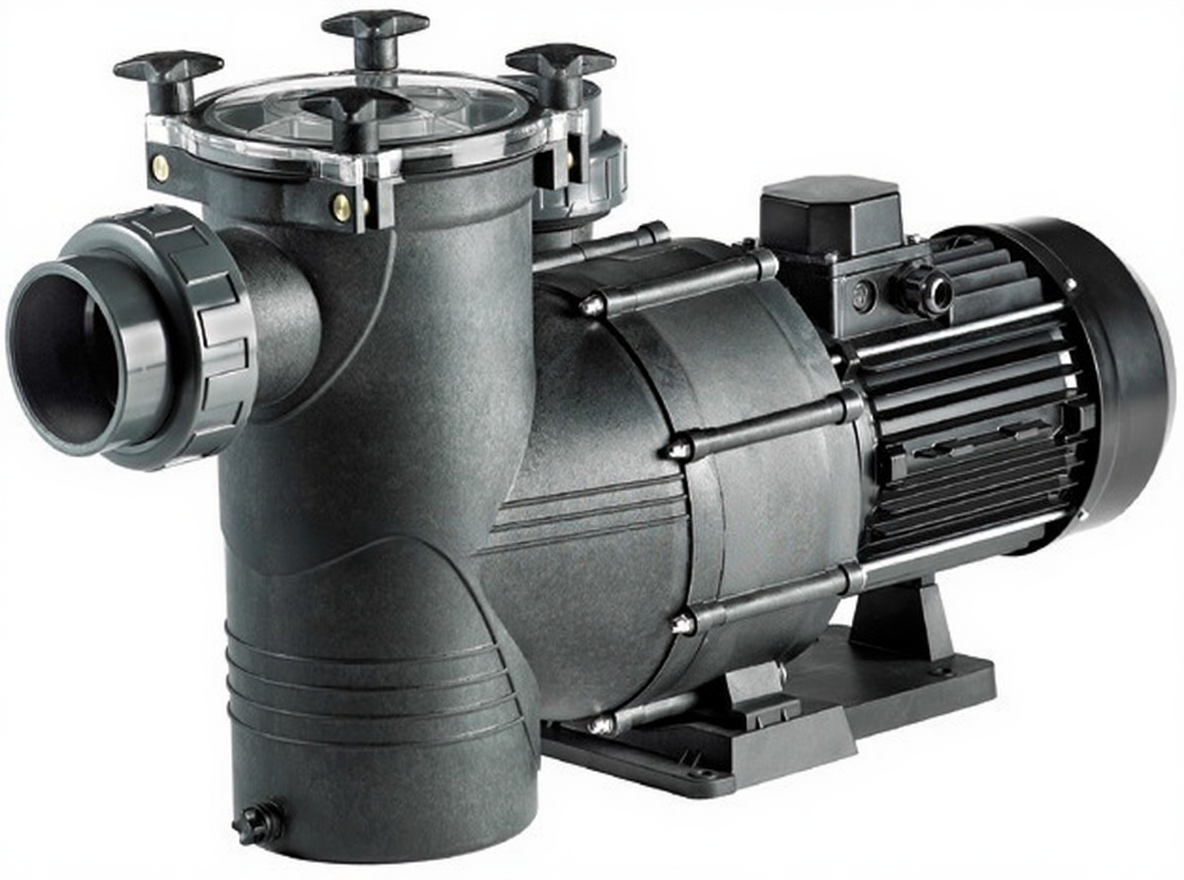

Насос с префильтром IML Big Discovery DY350T (39 м3/ч. 380 в). Испания

Галерея

насосос-b51f45e5-519c-4302-8e4f-6f60a44b35e5

насосос-b51f45e5-519c-4302-8e4f-6f60a44b35e5

Насос с префильтром IML Big Discovery DY350T (39 м3/ч. 380 в). Испания

122 723 ₽ Ориентировочная цена

Наличие, актуальную цену и срок поставки подтвердит менеджер. Доставка рассчитывается после оформления. Отправка заказа не требует онлайн-оплаты.

Открыть корзину

ак Насос BIG DISCOVERY с предфильтром 39 м3/ч. Н=10.380В DY350T-M — предназначен для перекачивания воды в системах водоподготовки плавательных бассейнов. Производительность насоса: 39 куб.м/ч при напоре 10 м. Мощность: 2.2 кВт. Напряжение питания: 380 В. Входное и выходное отверстие — под вклейку ∅90 и ∅75 мм. муфты в комплекте.

Артикул: 21676 Категория:

Цена не окончательная! Точную стоимость мы сообщим вам после оформления заказа, в зависимости от текущего курса валют.

Консультация по товару:

Описание

Производитель: IML. Испания

Модель: DY350T

Самовсасывающий циркуляционный насос с префильтром IML Big Discovery DY350T — предназначен для перекачивания воды в системах водоподготовки плавательных бассейнов. где необходим большой поток при небольшом давлении воды. Оснащен предварительным фильтром грубой очистки объёмом 8 литров. накрытым прозрачной крышкой (поликарбонат) на болтах. что упрощает визуальный контроль работы и загрязнённости насоса. Может выполнять функции: 1) циркуляционного насоса фильтровальной установки в контуре системы водообмена бассейна. 2) циркуляционного насоса в контуре систем аттракционов бассейна (водопад. гидромассаж. искусственное течение). Для нормальной работы насоса необходим постоянный приток перекачиваемой воды.

Корпус насоса изготовлен из полипропилена стойкого к агрессивной среде. армирован стекловолокном. Диффузор изготовлен из материала Noryl (лёгкий и гибкий полифениленоксид — термопласт с высоким сопротивлением к химическим воздействиям). крыльчатка из  Noryl. торцевой сальник — из графита и керамики. Вал двигателя изготовлен из нержавеющей стали марки AISI 316L.

Для надежной и стабильной работы насоса рекомендуется устанавливать в горизонтальном положении на уровне воды или ниже уровня воды (но не более чем на 2 метра выше уровня воды). Трехфазные насосы должны быть защищены от перегрузок и короткого замыкания с помощью щита управления.

Технические характеристики насоса IML Big Discovery DY350T:

Технические данные Единицы измерения Параметр
Производительность при 10 метрах м3/ч 39
Напряжение питания. 50 Гц В 380 V
Потребляемая мощность кВт 2.2
Мощность в лошадиных силах л/с 3
Макс. ток A 8 / 4.8
Степень защиты двигателя IP 55
Изоляция класса F
Скорость вращения двигателя об/мин 2850
Максимальный уровень шума. не более дБ (А) 74
Максимальная температура воды °C 40 (60)
Максимальное давление бар 2.5
Диаметр входа/выхода. клеевое соединение мм 90/75
Вес кг 24
Объём упаковки м3 0.12

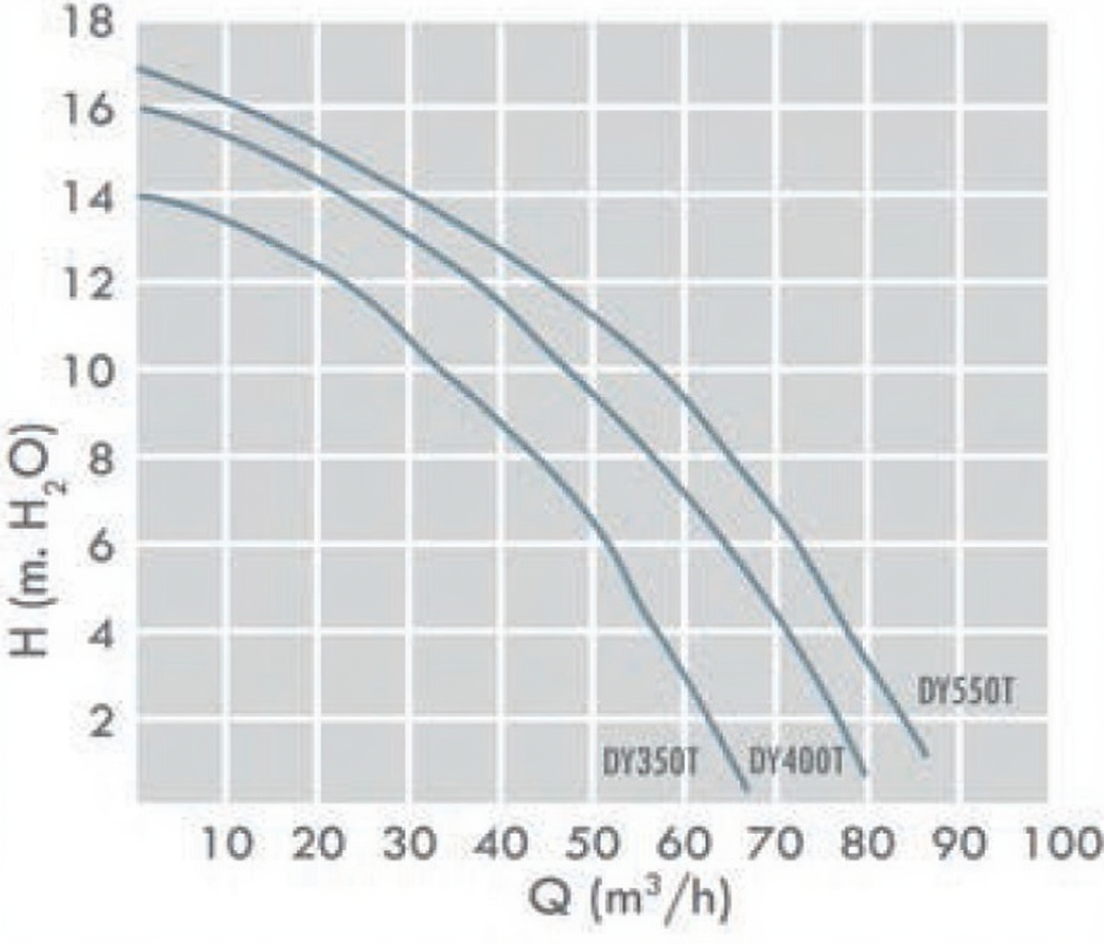

Напорные характеристики насоса IML Big Discovery DY350T:

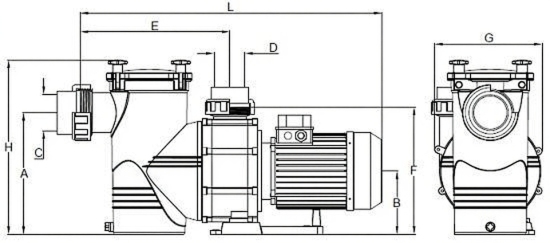

Габаритные и присоединительные размеры насоса IML Big Discovery DY350T:

A B C D E F G H L
300 160 Ø90 Ø75 368 320 264 431 713

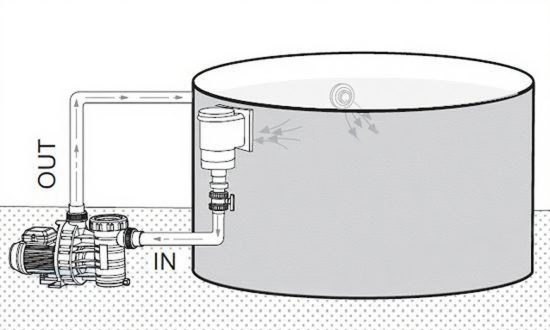

Установка насоса IML Big Discovery DY350T:


Электрическая схема подключения насоса IML Big Discovery DY350T:

Деталировка насоса IML Big Discovery DY350T. выбор запасных частей:

Nº  Описание Артикул
1 Болт (барашек) крышки префильтра насоса IML Big Discovery (4 шт.) HD001000
2 Крышка префильтра насоса IML Big Discovery HD006035
3  Уплотнительное кольцо крышки префильтра насоса IML Big Discovery HD021175
4  Корзина префильтра насоса IML Big Discovery HD018025
5 Гайка болта крышки префильтра насоса IML Big Discovery (4 шт.) HD026100
6  Сливная пробка насоса IML HD036000
7  Уплотнительное кольцо (13х2.5 мм) насоса IML HD021100
8  Корпус префильтра насоса IML Big Discovery HD041110
9  Уплотнительное кольцо задней крышки префильтра насоса IML Big Discovery HD021170
10  Уплотнительное кольцо входа помпы от префильтра насоса IML Big Discovery HD021180
11 Корпус насоса IML Big Discovery HD041047
12  Гайка крыльчатки насоса IML Big Discovery HD031075
13 Крыльчатка насоса IML BCC и Big Discovery мощностью 3HP HD051140
14 Сальник насоса IML Big Discovery и New BCC HD056010
15 Уплотнительное кольцо задней крышки помпы насоса IML New BCC и Big Discovery HD021095
16 Задняя крышка корпуса насоса IML Big Discovery/BCC/ New BCC HD061040
17 Гайка стяжки корпуса насоса (8 шт.) HD031065
18 Шайба стяжки корпуса насоса (8 шт.) HD031005
19 Болт-стяжка корпуса насоса (8 шт.) HD026145
20 Шайба стяжки корпуса насоса (8 шт.) HD031037
21 Гайка стяжки корпуса насоса (8 шт.) HD031050
22 Подиум (подставка) насоса IML Discovery/Big Discovery HD066020
23 Амортизатор подставки под мотор. 3HP HD071015
24 Уплотнительное кольцо насоса IML. 3 HP (2 шт) MT001025
25 Стержень крепления двигателя М8×39 (4 шт) HD026065
26 Шайба. 3 HP (4 шт) HD031010
27 Гайка М8. (4 шт) HD031055
28 Гайка муфты подсоединения (Ø90 мм) насоса IML Big Discovery HD076055
29 Адаптер муфты (Ø 90 мм) подсоединения насоса IML Big Discovery и New Bcc HD076050
30 Уплотнительное кольцо адаптера муфты (Ø90 мм) подсоединения насоса IML Big Discovery HD021165
31 Гайка муфты подсоединения (Ø75 мм) насоса IML Big Discovery/BCC HD076030
32 Адаптер муфты (75 мм) подсоединения насоса IML Big Discovery и New Bcc HD076025
33 Уплотнительное кольцо адаптера муфты (Ø75 мм) подсоединения насоса IML New BCC и Big Discovery HD021125
34 Электродвигатель насоса IML Big Discovery мощностью 3 HP MT999175
34.1 Передняя крышка двигателя насоса IML Big Discovery мощностью 3 HP MT006100-V
34.2 Подшипник 6205. насоса мощностью 3 HP (2 шт.) MT026010
34.3 Задняя крышка двигателя насоса IML Big Discovery. мощностью 3 HP MT016070-V
34.4 Вентилятор двигателя насоса IML мощностью 3 HP MT086095
34.5 Крышка вентилятора насоса мощностью 3 HP MT021045-V



Характеристики

Производительность при 10 метрах39 м3/ч
Напряжение питания. 50 Гц380 V В
Потребляемая мощность2.2 кВт
Мощность в лошадиных силах3 л/с
Макс. ток8 / 4.8 A
Степень защиты двигателя55 IP
Изоляция классаF
Скорость вращения двигателя2850 об/мин
Максимальный уровень шума. не более74 дБ (А)
Максимальная температура воды40 (60) °C
Максимальное давление2.5 бар
Диаметр входа/выхода. клеевое соединение90/75 мм
Вес24 кг
Объём упаковки0.12 м3
NºАртикул Описание
1HD001000 Болт (барашек) крышки префильтра насоса IML Big Discovery (4 шт.)
2HD006035 Крышка префильтра насоса IML Big Discovery
3HD021175 Уплотнительное кольцо крышки префильтра насоса IML Big Discovery
4HD018025 Корзина префильтра насоса IML Big Discovery
5HD026100 Гайка болта крышки префильтра насоса IML Big Discovery (4 шт.)
6HD036000 Сливная пробка насоса IML
7HD021100 Уплотнительное кольцо (13х2.5 мм) насоса IML
8HD041110 Корпус префильтра насоса IML Big Discovery
9HD021170 Уплотнительное кольцо задней крышки префильтра насоса IML Big Discovery
10HD021180 Уплотнительное кольцо входа помпы от префильтра насоса IML Big Discovery
11HD041047 Корпус насоса IML Big Discovery
12HD031075 Гайка крыльчатки насоса IML Big Discovery
13HD051140 Крыльчатка насоса IML BCC и Big Discovery мощностью 3HP
14HD056010 Сальник насоса IML Big Discovery и New BCC
15HD021095 Уплотнительное кольцо задней крышки помпы насоса IML New BCC и Big Discovery
16HD061040 Задняя крышка корпуса насоса IML Big Discovery/BCC/ New BCC
17HD031065 Гайка стяжки корпуса насоса (8 шт.)
18HD031005 Шайба стяжки корпуса насоса (8 шт.)
19HD026145 Болт-стяжка корпуса насоса (8 шт.)
20HD031037 Шайба стяжки корпуса насоса (8 шт.)
21HD031050 Гайка стяжки корпуса насоса (8 шт.)
22HD066020 Подиум (подставка) насоса IML Discovery/Big Discovery
23HD071015 Амортизатор подставки под мотор. 3HP
24MT001025 Уплотнительное кольцо насоса IML. 3 HP (2 шт)
25HD026065 Стержень крепления двигателя М8x39 (4 шт)
26HD031010 Шайба. 3 HP (4 шт)
27HD031055 Гайка М8. (4 шт)
28HD076055 Гайка муфты подсоединения (Ø90 мм) насоса IML Big Discovery
29HD076050 Адаптер муфты (Ø 90 мм) подсоединения насоса IML Big Discovery и New Bcc
30HD021165 Уплотнительное кольцо адаптера муфты (Ø90 мм) подсоединения насоса IML Big Discovery
31HD076030 Гайка муфты подсоединения (Ø75 мм) насоса IML Big Discovery/BCC
32HD076025 Адаптер муфты (75 мм) подсоединения насоса IML Big Discovery и New Bcc
33HD021125 Уплотнительное кольцо адаптера муфты (Ø75 мм) подсоединения насоса IML New BCC и Big Discovery
34MT999175 Электродвигатель насоса IML Big Discovery мощностью 3 HP
34.1MT006100-V Передняя крышка двигателя насоса IML Big Discovery мощностью 3 HP
34.2MT026010 Подшипник 6205. насоса мощностью 3 HP (2 шт.)
34.3MT016070-V Задняя крышка двигателя насоса IML Big Discovery. мощностью 3 HP
34.4MT086095 Вентилятор двигателя насоса IML мощностью 3 HP
34.5MT021045-V Крышка вентилятора насоса мощностью 3 HP
ПроизводительIML. Испания
МодельDY350T

Характеристики приведены из описания товара. Совместимость и комплектацию подтвердит менеджер.
