Производитель: Hayward. Франция/Испания
Модель/Артикул: EP50 / SP2505XE81
Гарантия: 12 месяцев

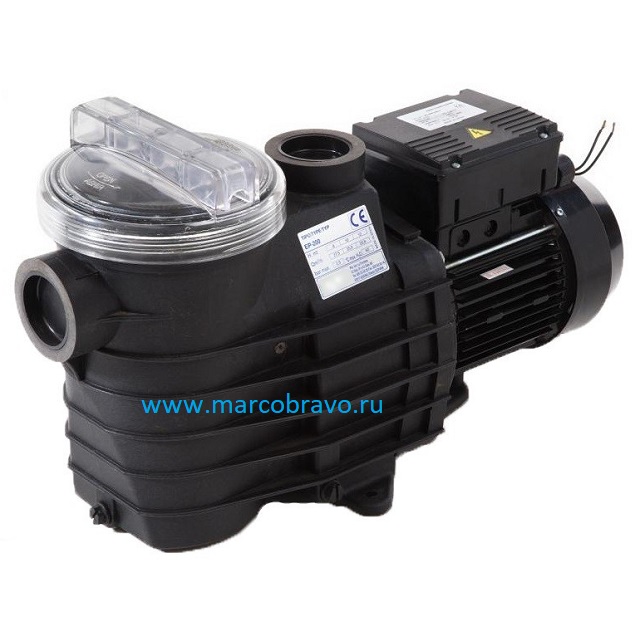

Самовсасывающий насос с префильтром Hayward EP50 — предназначен для перекачивания воды в системах водоподготовки плавательных бассейнов. пригоден для использования в морской воде. Аналог насосов Kripsol Epsilon EP50 и Fiberpool TP-50. Может выполнять функции: циркуляционного насоса фильтровальной установки. циркуляционного насоса в контуре систем аттракционов бассейна (водопад. гидромассаж. искусственное течение).
Насос с префильтром Hayward EP50 — это одноступенчатый насос с горизонтальным расположением вала и рабочим колесом (крыльчаткой) одностороннего входа. Насос оснащен фильтром грубой очистки из белого пластика (PP) с прозрачной крышкой из поликарбоната на резьбовом креплении. Корпус насоса изготовлен из высокотемпературного пластика со стекловолокном (PPO) усиленного горизонтальными рёбрами жесткости. Крыльчатка и диффузор насоса изготовлены из стекловолокна пропитанного пластиком (Noryl F.V.). в креплении крыльчатки вставка из нержавеющей стали марки AISI 303. крышка префильтра из PC.
Принцип работы насоса Hayward EP50:
Жидкость под воздействием крыльчатки выходит из него с более высоким давлением и большей скоростью. чем на входе. В корпусе насоса выходная скорость преобразуется в давление перед выходом воды из насоса. Преобразование скоростного напора частично осуществляется в диффузоре.
Для нормальной работы насоса необходим постоянный приток перекачиваемой воды. Установка насоса должна быть не выше или ниже 2 метров над уровнем воды. Работа насоса без воды более 10 секунд приведет к перегреву сальника (сальник охлаждается перекачиваемой водой) с последующим его разрушением. Также в результате перегрева сальника может деформироваться крышка задняя (фланца) насоса. что приведёт к течи воды.
Технические характеристики насоса Hayward EP50 (220 В):
|
Наименование параметра
|
Ед.изм.
|
Значение
параметра |
| Производительность при напоре 8/10 м | м3/ч | 10/7.5 |
| Напряжение |
В
|
~ 220
|
| Допустимые отклонения напряжения питания от номинального значения |
%
|
± 4%
|
| Мощность |
кВт/HP
|
0.58/0.5
|
| Ток |
А
|
3.2 |
| Скорость вращения двигателя | об/мин | 2850 |
| Уровень шума |
дБ
|
59.6
|
| Класс защиты корпуса электродвигателя/класс изоляции |
—
|
IP 55/F
|
| Масса |
кг
|
12
|
| Температура окружающего воздуха не выше |
ºС
|
+40
|
| Влажность окружающего воздуха. не более |
%
|
60
|
| Температура воды. не более |
ºС
|
50
|
| Давление. не более |
бар
|
2
|
| Диаметр подключения под вклейку. рекомендуемый |
мм
|
63
|
| Внутренняя резьба всасывающего трубопровода | дюйм | 2 |
| Диаметр трубопровода. не менее |
мм
|
63
|
| Внутренняя резьба напорного трубопровода | дюйм | 2 |
| Размеры упаковки | мм | 630x255x340 |
Напорные характеристики насоса Hayward EP50:
| Напор в метрах. | ||||||
| 5 | 6 | 8 | 10 | 11 | 12 | 14 |
| Производителнсть m3/h | ||||||
| 15 | 12 | 10 | 7.5 | 6.5 | 5 | 1 |
Габаритные и присоединительные размеры насоса Hayward EP50. А=550:
Деталировка насоса Kripsol Epsilon EP50/Hayward EP50:
|
Поз |
Наименование |
Артикул |
| 1/2/3 | Крышка префильтра. комплект | RPUM0002.04R |
| 3 | Прокладка-кольцо крышки префильтра Kripsol Epsilon ЕР / Fiberpool ТР | RPUM0003.04R |
| 3/8/11/16 | Комплект прокладок | RPUM3116.04R |
| 5 | Фильтр грубой очистки насоса Kripsol Epsilon ЕР / Fiberpool ТР | RPUM0005.04R |
| 7-8 | Винт сливной насоса с прокладкой | RPUM0000.00R |
| 10 | Корпус насоса Kripsol Epsilon ЕР / Fiberpool ТР | RPUM0010.04R |
| 11 | Прокладка-кольцо диффузора насоса Kripsol Epsilon ЕР / Fiberpool ТР | RKS 110.A/ RBH0012.02R/ RPUM0011.02R |
| 12 | Диффузор насоса Kripsol Epsilon ЕР / Fiberpool ТР | RPUM0012.03R/ RKS 120.A/ RBH0006.03R |
| 13 | Крыльчатка насоса Kripsol Epsilon ЕР 50 | RPUM0013.07R |
| 14+15 | Сальник (компл.2шт.) насоса Kripsol Epsilon ЕР / Fiberpool ТР | RKS 200.A/ RBH0005.02R/ RPUM1415.01R |
| 16 | Прокладка крышки задней (фланца) | RPUM0016.02R/ RKS 160.A/ RBH0013.02R |
| 17 | Крышка задняя (фланец) насоса Kripsol Epsilon ЕР / Fiberpool ТР | RPUM0017.02R/ RKS 172.A/ RBH0008.02R |
| 18 | Подставка насоса Kripsol Epsilon ЕР / Fiberpool ТР | RPUM0018.01R/ RKS 180.A/ RBH0009.01R |
| 60 | Электродвигатель насоса Kripsol Epsilon ЕР / Fiberpool ТР |
