Description
Производитель: Glong. КНР
Модель: FCP-550S 380В

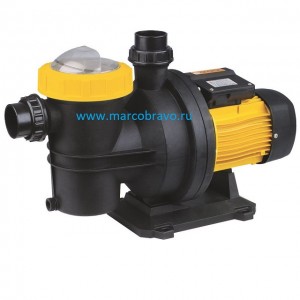

Самовсасывающий насос с префильтром Glong FCP-550S – это оборудование для бассейна. предназначен для циркуляции воды в фильтрационных системах бассейнов. среднего размера. Высота установки не более 2 метров над
Особенности изготовления насоса Glong FCP-550S — это высокоэффективный одноступенчатый центробежный насос с горизонтальным расположением вала и рабочим колесом (крыльчаткой) одностороннего входа. Насос оснащен фильтром грубой очистки. закрытым прозрачной крышкой. крепится на быстросъёмной резьбовой муфте. В асинхронный двигатель насоса встроена автоматическая система отключения при перегреве (для однофазных версий). Корпус префильтра и диффузора изготовлены из термостойкого полипропилена со стекловолокном. крыльчатка из материала PPO. металлокерамический сальник и вал двигателя — из нержавеющей стали марки AISI 420. уплотнительные кольца из Luranyl. Корпус двигателя из алюминия L-2521. обмотки пропитанные эпоксидной смолой. Модель отличается низким потреблением электроэнергии и малошумной работой. В корпус префильтра вкручиваются подсоединительные муфты Ø 50 мм. в нижней части префильтра установлена сливная пробка.
Принцип работы насоса Glong FCP-550S — жидкость под воздействием центробежного вращения крыльчатки выходит из него с более высоким давлением и большей скоростью. чем на входе. В корпусе насоса выходная скорость преобразуется в давление перед выходом жидкости из насоса. Внимание! Работа насоса без воды более 10 секунд перегревает сальник (сальник охлаждается перекачиваемой водой) с последующим его разрушением. Также в результате перегрева сальника может деформироваться крышка задняя (фланца) насоса. что приведёт к течи воды.
Технические характеристики насоса Glong FCP-550S:
|
Наименование параметра
|
Ед.изм.
|
Значение
параметра |
| Напряжение питания | В | ~ 380 |
| Ток потребления | А | 1.6 |
| Производительность при высоте 12-10 метров | м³/ч | 11.7-13.2 |
| Рабочие обороты | об/мин | 2850 |
| Потребляемая мощность | кВт | 0.91 |
| Выходная мощность | кВт/л.с | 0.55/0.75 |
| Класс изоляции | — | Класс F |
| Класс защиты корпуса электродвигателя | — | IP 55 |
| Масса насоса | кг | 9.3 |
| Температура окружающего воздуха | ºС | +10…+35 |
| Влажность окружающего воздуха. не более | % | 95 |
| Температура воды. не более | ºС | 50 |
| Давление. не более | бар | 2.0 |
| Подсоединение всасывающего трубопровода | мм | 50 |
| Подсоединение напорного трубопровода | мм | 50 |
Габаритные размеры насоса Glong FCP-550S. мм:
| A | B | C | D | E | F | G | H | L | I | J | K | |
| FCP-550S FCP-550T | 550 | 238 | 160 | 345 | 225 | 262 | 170 | 330 | 205 | Ø50 | Ø50 | 4-Ø10 |
| FCP-750S FCP-750T | 550 | 238 | 160 | 345 | 225 | 262 | 170 | 330 | 205 | Ø50 | Ø50 | 4-Ø10 |
| FCP-1100S2 FCP-1100T2 | 570 | 238 | 160 | 345 | 225 | 262 | 170 | 330 | 205 | Ø50 | Ø50 | 4-Ø10 |
График производительности насоса Glong FCP-550S:
| L/min | 0 | 40 | 80 | 120 | 160 | 215 | 265 | 290 | 340 |
| м³/ч | 0 | 2.4 | 4.8 | 7.2 | 9.6 | 12.9 | 15.9 | 17.4 | 20.5 |
| H(m) | 15.2 | 15.0 | 14.9 | 14.8 | 13.6 | 11.0 | 7.8 | ||
| H(m) | 17.0 | 16.8 | 16.6 | 16.2 | 15.3 | 12.9 | 9.5 | 7.5 | |
| H(m) | 19.0 | 18 | 17.2 | 16.6 | 15.8 | 14 | 13 | 11 | 8.5 |
Рекомендованная установка насоса Glong FCP-550S:
Деталировка насоса Glong FCP-550S. выбор запасных частей:
| Поз. | Описание | Артикул | Кол |
| 1 |
Ключ муфты крышки префильтра насоса Glong FCP-370S/550S/750S/ |
1 | |
| 2 | Муфта крышки префильтра насоса Glong FCP-370S/550S/750S | 1 | |
| 3 | 1 | ||
| 3 | Уплотнительное кольцо крышки префильтра насоса Glong FCP-370S/550S/750S | 1 | |
| 6-11 | Комплект подсоединительной муфты насоса Glong FCP-370S/550S/750S |
2 | |
| 12 | Резиновое уплотнение задней крышки помпы насоса Glong FCP-370S/550S/750S |
1 | |
| 13 | Уплотнительное кольцо диффузора насоса Glong FCP-370S/550S/750S | 1 | |
| 14 | Диффузор насоса Glong FCP-370S/550S/750S | 1 | |
| 15 | Крыльчатка насоса Glong FCP-370S | 1 | |
| 15 | Крыльчатка насоса Glong FCP-550S | 1 | |
| 15 | Крыльчатка насоса Glong FCP-750S. арт. FCP750-20 | 1 | |
| 16 | Сальник насоса Glong FCP-370S/550S/750S/1100S/1500S/2200S | 1 | |
| 17 | Задняя крышка помпы насоса Glong FCP-370S/550S/750S | 1 | |
| 18 | Шайба болта задней крышки насоса Glong FCP-370S/550S/750S | 1 | |
| 19 | Болт задней крышки насоса Glong FCP-370S/550S/750S | 1 | |
| 20 | Резиновое уплотнение вала двигателя насоса Glong FCP-370S/550S/750S | 1 | |
| 21 | Сливная пробка насоса Glong FCP-370S/550S/750S |
1 | |
| 22 | Уплотнительное кольцо сливной пробки насоса Glong FCP-370S/550S/750S | 1 | |
| 23 | Корпус префильтра насоса Glong FCP-370S/550S/750S |
1 | |
| 24 | Подставка-основание насоса Glong FCP-370S/550S/750S |
1 | |
| 25 | Амортизатор основания насоса Glong FCP-370S/550S/750S |
1 | |
| 26 | Болт двигателя насоса Glong FCP-370S/550S/750S | ||
| 27 | Электродвигатель насоса насоса Glong FCP-370S | 1 |
