Производитель: Fiberpool. Испания
Модель/Артикул: TT-100/XBTTT010
Гарантия: 12 месяцев
Насос Fiberpool TT-100 — предназначен для перекачивания воды в системах водоподготовки плавательных бассейнов. пригоден для использования в морской воде. Аналог насоса Kripsol Ondina ОK-100. Может выполнять функции: циркуляционного насоса фильтровальной установки. циркуляционного насоса в контуре систем аттракционов бассейна (водопад. гидромассаж. искусственное течение).
Насос Fiberpool TT-100 — это одноступенчатый насос с горизонтальным расположением вала и рабочим колесом (крыльчаткой) одностороннего входа. Насос оснащен фильтром грубой очистки из пластика (PP TT/TR). корпус насоса изготовлен из высокотемпературного пластика (PP) услиенного горизонтальными рёбрами жесткости. Крыльчатка и диффузор наососа изготовлены из стекловолокна пропитанного пластиком (PPO). в креплении крыльчатки вставка из нержавеющей стали марки AISI 303.
Принцип работы насоса Fiberpool TT-100:
Жидкость под воздействием рабочего колеса выходит из него с более высоким давлением и большей скоростью. чем на входе. В корпусе насоса выходная скорость преобразуется в давление перед выходом жидкости из насоса. Преобразование скоростного напора в пьезометрический частично осуществляется в диффузоре.
Для нормальной работы насоса необходим постоянный приток перекачиваемой воды. Работа насоса без воды более 10 секунд приведет к перегреву сальника (сальник охлаждается перекачиваемой водой) с последующим его разрушением. Также в результате перегрева сальника может деформироваться крышка задняя (фланца) насоса. что привдет к течи воды.

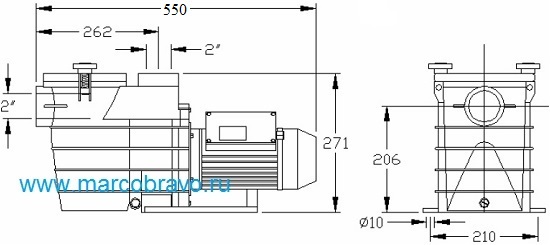

Габаритные и присоединительные размеры насоса Fiberpool TT-100:
Технические характеристики насоса Fiberpool TT-100(400В):
|
Наименование параметра
|
Ед.изм.
|
Значение
параметра |
| Производительность при напоре 10 м | м3/ч | 15.4 |
| Напряжение |
В
|
~ 400
|
| Допустимые отклонения напряжения питания от номинального значения |
%
|
± 4%
|
| Мощность |
кВт
|
0.74
|
| Ток |
А
|
3.4/2
|
| Скорость вращения двигателя | об/мин | 2850 |
| Уровень шума |
дБ
|
65.7
|
| Класс защиты корпуса электродвигателя/класс изоляции |
—
|
IP 54/E
|
| Масса |
кг
|
13.5
|
| Температура окружающего воздуха не выше |
ºС
|
+50
|
| Влажность окружающего воздуха. не более |
%
|
60
|
| Температура воды. не более |
ºС
|
60
|
| Давление. не более |
бар
|
2
|
| Диаметр подключения под вклейку. рекомендуемый |
мм
|
63
|
| Внутренняя резьба всасывающего трубопровода | дюйм | 2 |
| Диаметр подключения под вклейку. рекомендуемый |
мм
|
63
|
| Внутренняя резьба напорного трубопровода | дюйм | 2 |
Напорные характеристики насоса Fiberpool TT-100:
| Напор в метрах. | ||||||||
| 4 | 6 | 8 | 10 | 11 | 12 | 14 | 16 | 18 |
| Производителнсть m3/h | ||||||||
| 21.5 | 19.5 | 17.5 | 15.4 | 14.2 | 13 | 10 | 5.8 | 1 |
Деталировка и выбор запасных частей насоса Fiberpool TT-100 (380в). выбор запасных частей:
Схема подключения к системе электроснабжения в случае использования насоса в качестве циркуляционного насоса фильтровальной установки в системе водообмена бассейна:
Схема подключения к системе электроснабжения в случае использования насоса в качестве циркуляционного насоса в системе аттракционов бассейна (водопад. гидромассаж. искусственное течение):
Размеры упаковки: прямоугольный картонный короб 640x260x334 мм
