Производитель: Fiberpool. Испания
Модель/Артикул: TR-51/XBTRM005
Гарантия: 12 месяцев

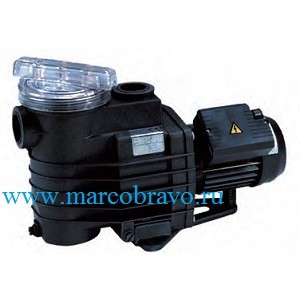

Самовсасывающий насос Fiberpool TR-51 — предназначен для перекачивания воды в системах водоподготовки плавательных бассейнов. пригоден для использования в морской воде. Является аналогом насоса Kripsol CARIBE CK 51. Может выполнять функции: циркуляционного насоса фильтровальной установки. циркуляционного насоса в контуре систем аттракционов бассейна (водопад. гидромассаж. искусственное течение).
Насос Fiberpool TR-51 — это одноступенчатый насос с горизонтальным расположением вала и рабочим колесом (крыльчаткой) одностороннего входа. Насос оснащен фильтром грубой очистки из пластика (PP TT/TR) с резьбовой крышкой. корпус насоса изготовлен из высокотемпературного пластика. Крыльчатка и диффузор наососа изготовлены из стекловолокна пропитанного пластиком (PPO). в креплении крыльчатки вставка из нержавеющей стали марки AISI 303. вал крыльчатки — сталь AISI 316L.
Принцип работы насоса Fiberpool TR-51:
Жидкость под воздействием рабочего колеса выходит из него с более высоким давлением и большей скоростью. чем на входе. В корпусе насоса выходная скорость преобразуется в давление перед выходом жидкости из насоса. Преобразование скоростного напора в пьезометрический частично осуществляется в диффузоре.
Для нормальной работы насоса необходим постоянный приток перекачиваемой воды. Работа насоса без воды более 10 секунд приведет к перегреву сальника (сальник охлаждается перекачиваемой водой) с последующим его разрушением. Также в результате перегрева сальника может деформироваться крышка задняя (фланца) насоса. что привдет к течи воды.
Технические характеристики насоса Fiberpool TR-51 (230В):
|
Наименование параметра
|
Ед.изм.
|
Значение
параметра |
| Производительность при напоре 8 метров | м3/ч | 8.5 |
| Напряжение |
В
|
~ 230
|
| Допустимые отклонения напряжения питания от номинального значения |
%
|
± 4%
|
| Мощность |
кВт
|
0.58
|
| Ток |
А
|
3.5
|
| Скорость вращения двигателя | об/мин | 2850 |
| Уровень шума |
дБ
|
54.2
|
| Класс защиты корпуса электродвигателя/класс изоляции |
—
|
IP 55/F
|
| Масса |
кг
|
8.5
|
| Температура окружающего воздуха не выше |
ºС
|
+50
|
| Влажность окружающего воздуха. не более |
%
|
60
|
| Температура воды. не более |
ºС
|
60
|
| Давление. не более |
бар
|
2
|
| Диаметр подключения под вклейку. рекомендуемый |
мм
|
|
| Внутренняя резьба всасывающего трубопровода | дюйм | 1 1/2 |
| Диаметр подключения под вклейку. рекомендуемый |
мм
|
|
| Внутренняя резьба напорного трубопровода | дюйм | 1 1/2 |
Напорные характеристики насоса Fiberpool TR-51:
| Напор в метрах. | |||||
| 5 | 6 | 8 | 10 | 11 | 12 |
| Производителнсть m3/h | |||||
| 11 | 10.1 | 8.5 | 10 | 5.2 | 4 |
Габаритные и присоединительные размеры насоса Fiberpool TR-51:
Деталировка и подбор запасных деталей насоса Fiberpool TR-51:
|
Поз |
Наименование |
Артикул |
| 1+2+3 | Крышка префильтра в сборе Fiberpool TR/Kripsol Caribe CK | RBH0002.02R |
| 4+5 | Фильтр грубой очистки насоса Fiberpool TR/Kripsol Caribe CK | RBH0003.02R |
| 7-8 | Винт сливной насоса с прокладкой Fiberpool TR/Kripsol Caribe CK | RBH0000.00R |
| 10 | Корпус насоса Fiberpool TR/Kripsol Caribe CK | RBH0010.02R |
| 11 | Прокладка-кольцо диффузора насоса Fiberpool TR/Kripsol Caribe CK | RBH0012.01R |
| 11+16 | Комплект прокладок диффузора и корпуса насоса Fiberpool TR/Kripsol Caribe CK | RBH0004.01R |
| 12 | Диффузор насоса Fiberpool TR/Kripsol Caribe CK |
RBH0006.02R |
| 13 | Крыльчатка насоса Fiberpool TR51/Kripsol Caribe CK | RBH0007.04R |
| 14+15 | Сальник (компл.2шт.) насоса Fiberpool TR/Kripsol Caribe CK | RBH0005.01R |
| 16 | Прокладка крышки задней (фланца) Fiberpool TR/Kripsol Caribe CK | RBH0013.01R |
| 17 | Крышка задняя (фланец) насоса Fiberpool TR/Kripsol Caribe CK | RBH0008.01R |
| 18+18.1 | Подставка насоса Fiberpool TR/Kripsol Caribe CK | RBH0009.01R |
| 60 | Электродвигатель насоса 220в Fiberpool TR51/Kripsol Caribe CK | RBM0110.20R |
Схема подключения к системе электроснабжения в случае использования насоса в качестве циркуляционного насоса в системе аттракционов бассейна (водопад. гидромассаж. искусственное течение):
Размеры упаковки: прямоугольный картонный короб 310х260х510 мм
