Description
Производитель: EMAUX. Китай. Гонконг
Модель: А-SE15
Артикул: 88025613

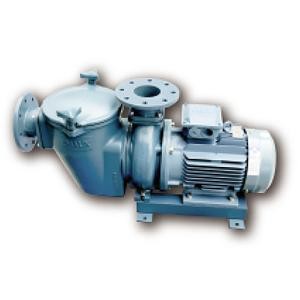

Насос с префильтром Emaux А-SE15 – предназначен для перекачивания воды в системах водоподготовки плавательных бассейнов большого размера и коммерческих спа бассейнов. Корпус насоса и все его детали сделаны из нержавеющих материалов. Крыльчатка изготовлена из нержавеющей стали AISI-304. В насосе применяется известный двигатель ABB. что обеспечивает бесшумную и надежную работу оборудования.
Насос с префильтром Emaux А-SE15 — отличается высокой производительностью. низкими эксплуатационными расходами и надежной в течение длительного времени работой. В насосе применяется энергосберегающий метод запуска двигателя YY &. Насос оснащен фильтром грубой очистки и удобной для очистки корзиной.
Принцип работы насоса EMAUX А-SE15:
Жидкость под воздействием рабочего колеса выходит из него с более высоким давлением и большей скоростью. чем на входе. В корпусе насоса выходная скорость преобразуется в давление перед выходом жидкости из насоса. Преобразование скоростного напора в пьезометрический частично осуществляется в диффузоре.
Для нормальной работы насоса необходим постоянный приток перекачиваемой воды. Работа насоса без воды более 10 секунд приведет к перегреву сальника (сальник охлаждается перекачиваемой водой) с последующим его разрушением. Также в результате перегрева сальника может деформироваться крышка задняя (фланца) насоса. что привдет к течи воды.
Габаритные размеры насоса EMAUX А-SE15:
| А-SE15 | A | B | C |
| Размеры в мм | 945 | 335 | 445 |
Технические характеристики насоса EMAUX А-SE15:
|
Наименование параметра
|
Ед.изм.
|
Значение
параметра |
| Напряжение |
В
|
~ 380
|
| Производительности (при напоре 10 м) |
м3/ч
|
132.5
|
| Потребляемая мощность |
кВт
|
12.4
|
| Выходная мощность |
кВт
|
11.0
|
| Класс защиты корпуса электродвигателя |
—
|
IP 55
|
| Масса |
кг
|
130
|
| Температура окружающего воздуха |
ºС
|
+10…+35
|
| Влажность окружающего воздуха. не более |
%
|
60
|
| Температура воды. не более |
ºС
|
45
|
| Подсоединение | дюйм | 4 |
| Подсоединение |
мм
|
110
|
Напорные характеристики насоса EMAUX А-SE15 :
Деталировка насоса EMAUX А-SE15:
|
Позиция
|
Наименование
|
Кол-во |
Артикул
|
| 1 | Крепеж крышки с болтом | 2 | 89025601 |
| 2 | Крышка | 1 | 03042010 |
| 3 | Уплотнительное кольцо | 1 | 02011148 |
| 4 | Корзина | 1 | 03018039 |
| 5 | Префильтр | 1 | 03042011 |
| 6 | Болт (M12x30) и шайба (M12) | 4 | 89025602 |
| 7 | Болт (M8x25) и шайба (M8) | 8 | 89025603 |
| 8 | Впускной и выпускной фланец 4» | 1 | 03040201 |
| 8 | Адаптер впускного и выпускного фланца 4» | 1 | 03042013 |
| 9 | Шайба фланца 4» | 1 | 02011182 |
| 10 | Заглушка (M10x16) | 2 | 03011136 |
| 11 | Уплотнение корпуса насоса | 1 | 02011168 |
| 12 | Корпус насоса | 1 | 03042008 |
| 13 | Болт (M8x30) | 1 | 03011138 |
| 14 | Конусная гайка-фиксатор крыльчатки | 1 | 03042047 |
| 15 | Уплотнительное кольцо крыльчатки | 1 | 02011180 |
| 16 | Крыльчатка из нержавеющей стали | 1 | 03018099 |
| 17 | Сальник насоса | 1 | 04015021 |
| 18 | Прокладка крышки задней (фланца) насоса |
1 | 02011165 |
| 19 | Крышка задняя (фланец) насоса | 1 | 89025605 |
| 20 | Шайба вала электродвигателя насоса | 1 | 02011167 |
| 21 | Электродвигатель насоса | 1 | 04021103 |
| 21 | Электродвигатель насоса | 1 | 04021107 |
| 22 | Болты и шайбы крепления двигателя (M12x30) | 4 | 89025606 |
| 23 | Болты и шайбы крепления подставки (M12x35) | 6 | 89025607 |
| 24 | Подставка насоса | 1 | 03042044 |
