Description
Бренд: AstralPool
Производитель: Fluidra (Испания)
Модель: Sena 25463

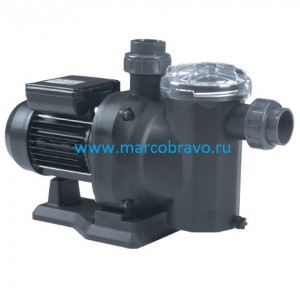

Самовсасывающий циркуляционный насос с префильтром Astral Sena 25463 — предназначен для перекачивания воды в системах водоподготовки плавательных бассейнов. Оснащен предварительным фильтром грубой очистки. накрытым прозрачной крышкой (поликарбонат) с резьбой. для визуального контроля работы и загрязнённости насоса. Может выполнять функции: 1) циркуляционного насоса фильтровальной установки в контуре системы водообмена бассейна. 2) циркуляционного насоса в контуре систем аттракционов бассейна (водопад. гидромассаж. искусственное течение). Для нормальной работы насоса необходим постоянный приток перекачиваемой воды.
Корпус насоса изготовлен из полипропилена стойкого к агрессивной среде. услилен минеральным наполнителем и стекловолокном. Диффузор и крыльчатка изготовлены из материала Noryl (лёгкий и гибкий полифениленоксид — термопласт с высоким сопротивлением к химическим воздействиям) и нержавеющей стали. торцевой сальник — из графита и керамики. Болты и гайки. вал двигателя изготовлен из нержавеющей стали марки AISI 316L.
Для надежной и стабильной работы насоса рекомендуется устанавливать в горизонтальном положении на уровне воды или ниже уровня воды (но не более чем на 2 метра выше уровня воды).
Технические характеристики насоса Astral Sena 25463:
| Технические данные | Единицы измерения | Параметр |
| Производительность при 10-8 метрах напора | м3/ч | 8.8-11.2 |
| Напряжение питания | В | 220 V |
| Мощность потребляемая P1 /выходная P2 | кВт | 0.91/0.79 |
| Мощность в лошадиных силах | л/с (НР) | 0.75 |
| Номинальный ток | A | 3.5 |
| Степень защиты двигателя | IP | 55 |
| Изоляция класса | F | |
| Скорость вращения двигателя | об/мин | 3000 |
| Максимальный уровень шума. не более | дБ (А) | |
| Максимальная температура воды | °C | 40 (60) |
| Максимальное давление | бар | 2.5 |
| Диаметр входа/выхода. клеевое соединение | мм | 50 |
| Подсоединение входа/выхода. резьба | дюйм | 1.5 |
| Вес | кг | 11.65 |
| Объём упаковки | м3 | 0.055 |
Напорные характеристики насоса Astral Sena 25463:
| H (m) | |||||
| 6 | 8 | 10 | 12 | 14 | 16 |
| Q (m3/h) | |||||
| 13.5 | 11.2 | 8.8 | 5 | — | — |
Габаритные и присоединительные размеры насоса Astral Sena 25463:
| A | B | C | D | E | F | G | H | I | ||||
| 489 | 208.2 | 290.5 | 50 | 225.5 | 210.5 | 296.7 | 199 | 142 | ||||
Установка насоса Astral Sena 25463:
Электрическая схема подключения насоса Astral Sena 25467:
Деталировка насоса Astral Sena 25463. выбор запасных частей:
| Поз. | Артикул | Описание |
| 1 | 4405010401 | Крышка префильтра |
| 2 | 4405010436 | Ключ крышки префильтра насоса |
| 3 | 4405010437 | Уплотнительное кольцо крышки |
| 4 | 4405010402 | Корзина префильтра с ручкой |
| 5 | 4405010403 | Комплект сальников и прокладок |
| 6 | 4405010404 | Гайка муфты подсоединения (Ø50 мм) насоса |
| 7 | 4405010438 | Уплотнительное кольцо муфты D 54×2.5 |
| 8 | 4405010405 | Корпус префильтра |
| 9 | 4404121107 | Сливной болт (1/4”) |
| 10 | 4405010406 | Болт префильтра |
| 11 | 4405010408 | Подставка насоса |
| 12 | 4405010409 | Резиновая прокладка подставки 1/2HP |
| 12 | 4405010442 | Резиновая прокладка подставки 3/4 — 1 — 1.25 HP |
| 13 | 4405010439 | Уплотнительное кольцо диффузора D 38×5 |
| 14 | 4405010411 | Диффузор |
| 15 | 4405010209 | Болт крыльчатки насоса SENA |
| 15 | 4405010134 | Болт крыльчатки насоса VICTORIA |
| 16 | 4405010413 | Крыльчатка 1/3 HP |
| 16 | 4405010414 | Крыльчатка 1/2 HP |
| 16 | 4405010415 | Крыльчатка 3/4 HP |
| 16 | 4405010416 | Крыльчатка 1 HP |
| 16 | 4405010417 | Крыльчатка 1.25 HP |
| 17 | 4405010412 | Сальник |
| 17 | 4405010118 | Сальник торцевой уплотнитель |
| 18 | 4405010440 | Уплотнительное кольцо задней крышки префильтра насоса |
| 19 | 4405010418 | Задняя крышка корпуса насоса SENA 1/2HP |
| 19 | 4405010419 | Задняя крышка корпуса насоса SENA 0.75-1.25HP |
| 20 | 4405010163 | Муфта с V образным кольцом насоса |
| 21 | 4405010158 | ALASKA POMPA MOTOR ÖN CONTASI (0.33-1 HP) |
| 22 | 4405010423 | Передний фланец двигателя SENA 1/2HP |
| 22 | 4405010424 | Передний фланец двигателя SENA 0.75-1.25HP |
| 23 | 4405010135 | Подшипник 6202 двигателя (0.33-1 HP) |
| 24 | 4405010140 | Крышка задняя двигателя 0.5 HP |
| 24 | 4405010141 | Крышка задняя двигателя 0.75-1.5 HP |
| 25 | 4405010427 | Болт двигателя 1/2 HP |
| 25 | 4405010428 | Болт двигателя 3/4-1.25 HP |
| 26 | 4405010146 | Вентилятор с крышкой 0.5 HP |
| 26 | 4405010147 | Вентилятор с крышкой 1.5 HP |
| 27 | 4405010149 | 12 uF Конденсатор |
| 27 | 4405020121 | 14 uF Конденсатор |
| 27 | 4405020122 | 16 uF Конденсатор |
| 28 | 4405010154 | Крышка коробки питания 1/2-1 HP |
| 28 | 4405010156 | Крышка коробки питания 1/2-1 HP |
