Description
Производитель: Pahlen. Швеция
Артикул товара: 11419
Насос без префильтра Pahlen 11419 Bronze — предназначен для перекачивания воды в системах водоподготовки плавательных бассейнов. Идеально подходит для: циркуляция воды. СПА. систем гидромассажа. солнечного обогрева. фонтанов и водопадов. Корпус насоса и крыльчатка изготовлены из бронзы. Вал выполнен из кислотостойкой нержавеющей стали. Помпа и мотор соединены в одном блоке. Для нормальной работы насоса необходим постоянный приток перекачиваемой воды.
Технические характеристики насоса Pahlen 11419:
|
Наименование параметра
|
Ед.изм.
|
Значение
параметра |
| Производительность насоса при напоре 8/10м | м3/ч | 19.8/17.4 |
| Напряжение | В | 230/400 |
| Частота | Гц | 50 |
| Мощность | кВт | 0.37 |
| Потребляемый ток (при 230 В) | А | 4.3 |
| Потребляемый ток (при 400 В) | А | 2.5 |
| Фазы | — | 3 |
| Присоединение | — | ВР 1 1/2 |
| Вес насоса | кг | 20.7 |

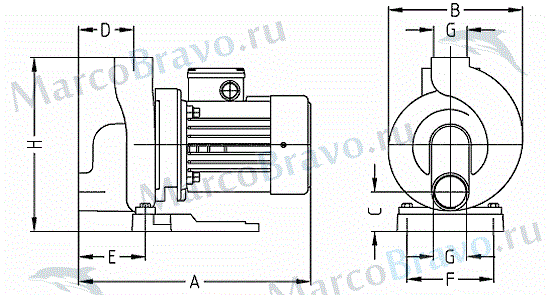

Габаритные размеры насоса PAHLEN 11419:
| A | B | C | D | E | F | G | H |
| 395 | 190 | 56 | 78 | 100 | 125 | 1½” | 250 |
Гидравлические характеристики насоса Pahlen 11419:
Деталировка Pahlen P01 1.1kw:
|
|
№. |
Описание |
SPA P78 |
SPA P87 |
№ арт. |
| A | 1 | Электродвигатель 0.37 кВт. 3 фазы | • | • | 631260 |
| A | 1 | Электродвигатель 0.37кВт 1 фазы | • | • | 631250 |
| A | 1 | Электродвигатель 0.55кВт 3 фазы | • | • | 631261 |
| A | 1 | Электродвигатель 0.55кВт 1 фазa | • | • | 631251 |
| A | 1 | Электродвигатель 0.75кВт 3 фазы | • | • | 631262 |
| A | 1 | Электродвигатель 0.75кВт 1 фазa | • | • | 631252 |
| A | 1 | Электродвигатель 1.1кВт 3 фазы | • | • | 631263 |
| A | 1 | Электродвигатель 1.1кВт 1 фазa | • | • | 631253 |
| A | 1 | Электродвигатель 1.5кВт 3 фазы | 631264 | ||
| A | 1 | Электродвигатель 1.5кВт 1 фазa | 631254 | ||
| B | 2 + 3 | Вал и набор винтов | • | • | 631015 |
| C | 4 + 5 | Монтажный набор. винты и гайки P01 | 631016 | ||
| D | 6 + 7 + 8 | Фланец + Сальник + уплотнение | 631035 | ||
| E | 7 + 8 | Сальник + уплотнение | • | • | 631000 |
| F | 7 | Сальник | • | • | 631001 |
| G | 9 + 10 | Крыльчатка (0.37кВт/50Hz) + Куполообразная гайка M12 | • | • | 631017 |
| G | 9 + 10 | Крыльчатка (0.4кВт/60Hz) + Куполообразная гайка M12 | • | • | 631018 |
| G | 9 + 10 | Крыльчатка (0.55кВт/50Hz) + Куполообразная гайка M12 | • | • | 631019 |
| G | 9 + 10 | Крыльчатка (0.6кВт/60Hz) + Куполообразная гайка M12 | • | • | 631020 |
| G | 9 + 10 | Крыльчатка (0.75кВт/50Hz) + Куполообразная гайка M12 | • | • | 631021 |
| G | 9 + 10 | Крыльчатка (0.8кВт/60Hz) + Куполообразная гайка M12 | • | • | 631022 |
| G | 9 + 10 | Крыльчатка (1.1кВт/50Hz) + Куполообразная гайка M12 | • | • | 631023 |
| G | 9 + 10 | Крыльчатка (1.2кВт/60Hz) + Куполообразная гайка M12 | • | • | 631024 |
| G | 9 + 10 | Крыльчатка (1.5кВт/50Hz) + Куполообразная гайка M12 | 631025 | ||
| G | 9 + 10 | Крыльчатка (1.6кВт/60Hz) + Куполообразная гайка M12 | 631026 | ||
| H | 11+16+17+18 | Префильтр P01 | 631027 | ||
| I | 17 + 18 | Дренажная пробка: 3/4” (1 шт) + M6x10 с уплотнением (2шт) | 631028 | ||
| L | 21 + 20 | Пробка + уплотнение | 631031 | ||
| M | 22 | Микрометрический винт М10. 2 шт | 631013 | ||
| N | 4 + 5 | Монтажный набор. винты и гайки. СПА | • | • | 631032 |
| O | 6 + 7 + 8 | Фланец + Сальник + уплотнение. СПА | • | • | 631033 |
| P | 11 | Корпус насоса P87 СПА | • | 631034 | |
| P | 11 | Корпус насоса P78 СПА | • | 51222 | |
| Q | 1-10 + 15 | Привод в сборе 0.75кВт 3 фазы 60Гц P01 | 51504HZ-01 | ||
| R | 1-10 + 15 | Привод в сборе 0.37кВт 3 фазы СПА | • | • | 51402-01 |
| R | 1-10 + 15 | Привод в сборе 0.55кВт 3 фазы СПА | • | • | 51403-01 |
| R | 1-10 + 15 | Привод в сборе 0.75кВт 3 фазы СПА | • | • | 51404-01 |
