Производитель: OSIP. Italy

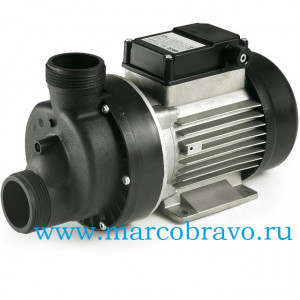

Модель: Evolux 2000
Насос OSIP Evolux 2000 – предназначен для использования в небольшых системах домашних и спа бассейнов. встроенная в корпус насоса автоматическая система отключения при перегреве. Корпус насоса и диффузора с крыльчаткой изготовлены из термостойкого полипропилена. металлокерамический сальник и вал двигателя — из нержавеющей стали марки AISI 304.
Циркуляционный насос OSIP Evolux 2000 — это одноступенчатый насос с горизонтальным расположением вала и рабочим колесом (крыльчаткой) одностороннего входа приводимый в движение двухполюсным асинхронным двигателем.
Принцип работы насоса OSIP Evolux 2000 — жидкость под воздействием центробежного вращения крыльчатки выходит из него с более высоким давлением и большей скоростью. чем на входе. В корпусе насоса выходная скорость преобразуется в давление перед выходом жидкости из насоса. Внимание! Работа насоса без воды более 10 секунд перегревает сальник (сальник охлаждается перекачиваемой водой) с последующим его разрушением. Также в результате перегрева сальника может деформироваться крышка задняя (фланца) насоса. что приведёт к течи воды.
Технические характеристики насоса OSIP Evolux 2000:
|
Наименование параметра
|
Ед.изм.
|
Значение
параметра |
| Напряжение питания |
В
|
~ 220
|
| Производительность при напоре 8 метров |
м3
|
16.6 |
| Рабочие обороты |
об/мин
|
2900
|
| Выходная мощность | Вт | 1.1 кВт (1.5 л.с.) |
| Шумность работы | dB |
70
|
| Класс изоляции |
—
|
Класс F
|
| Класс защиты корпуса электродвигателя |
—
|
IPX 5
|
| Масса насоса |
кг
|
10.0 |
| Температура окружающего воздуха |
ºС
|
+10…+35
|
| Влажность окружающего воздуха. не более |
%
|
95
|
| Температура воды. не более |
ºС
|
35(40)
|
| Давление. не более |
бар
|
2.0
|
| Диаметр всасывающего трубопровода. Не менее |
мм
|
50
|
| Диаметр напорного трубопровода. Не менее |
мм
|
50
|
Габаритные размеры насоса OSIP Evolux 2000:
| A |
B |
C |
D |
E |
F |
H1 |
I |
|
| EVOLUX 2000 |
370 |
195 |
165 |
50 |
112 |
90 |
71 |
12 |
График производительности насоса OSIP Evolux 2000. m³/h:
| 7.3 м | 8 m | 9м | 10 m | 11 м | 12.4 m | |
| EVOLUX 2000. m³/h | 18.0 | 16.6 | 15 | 12.2 | 9 | 3.0 |
Рекомендованная установка насоса OSIP Evolux 2000:
Деталировка насоса OSIP Evolux 2000:
| ПОЗ-я | Артикул | ОПисание | КОЛ-о |
| 1 | 24BCPM7100003 | COPRI-VENTOLA M71 PP NERO GRIGLIA CIRCOL | 1 |
| 2 | 24BVEN0000003 | VENTOLA MEC71 CON ANELLO | 1 |
| 3 | 30005Z0000023 | VITE TCEI 5 X20 C15B ZNC TT | 4 |
| 4 | M707000005151 | STAT IN CASSA 71 B3 BG CH 230/ 50CT.A105 | 1 |
| 5 | 34PAR15000004 | PARAOLIO SC 15X24X5 M.INOX DICHTOMATIK | 2 |
| 6 | 216202C000001 | ANELLO COMPENSATORE D.35B X 6202 | 1 |
| 7 | 2162020000006 | CUSCINETTO 6202 2RS | 2 |
| 8 | H711060000004 | ALBERO E ROTORE EVOUX 2000 H105 | 1 |
| 9 | 50WSUPJZ00002 | SUPPORTO MEC71 JZ CUS. 35 LAVORATO | 1 |
| 10 | 24BFLAJ000010 | FLANGIA SUPPORTO JZ | 1 |
| 11 | 3516F00000004 | TENUTA F. 29.5X16 X8 PF C XP | 1 |
| 12 | 3516R00000002 | TENUTA R.16R PR/ AR BPFF IDROM | 1 |
| 13 | 56WNEVO000006 | GIRANTE EVOLUX 2000 H13 D108 NORYL | 1 |
| 14 | 3412000000003 | OR 120.24X3.53 NBR 50 4475 | 1 |
| 15 | 24WTESE000001 | TESTATA EVOLUX NERA IN PP | 1 |
| 16 | 30005Z0000024 | VITE 5 X50 C15B ZNC TC TORX | 6 |
| 17 | 3404700000001 | OR 47.63X3.53 NBR 70 152 | 2 |
| 18 | 60BODJ0000007 | BOCCHETTONE EVOLUX 50 DRITTO A37 | 2 |
| 19 | 24BGHI0000008 | GHIERA BOCCHETTONE EVOLUX (EX JZ) | 2 |
| 20 | 30003Z0000018 | VITE 3.5X35 C15 ZNC TC+ PG DIN 7500-C | 4 |
| 21 | 24ICOP7100001 | COPERCHIO COND.LUNGO NERO M71 NYLON ROHS | 1 |
| 22 | 34PAS00000006 | PASSACAVO X SCATOLA COND. FORO D.9 | 1 |
| 23 | 24BFER0000004 | FERMACAVO A GABBIA X COPRIMORS. | 1 |
| 24 | 24BGHI0000002 | GHIERA PRESSACAVO SCATOL.COND.NYLON ROHS | 1 |
| 25 | 34COR00000001 | CORNICE X COP. ALL 114X76X1.5 EPDM | 1 |
| 26 | 10CON00000016 | CONDENSATORE MF 25 VL450 40X94 | 1 |
| 27 | 30002Z0000002 | VITE 2.9X16 C15 ZNC AUTOFILET.TC+UNI6954 | 1 |
| 28 | 11MAM00000001 | MAMMUT 3X2 (FIBRA VETRO 3 POLI)C/ LAMELLA | 1 |
| 29 | 30003Z0000006 | VITE 3.5X13 C15 ZNC TC+ AUTOF.DIN7981 | 1 |
| 30 | 30003Z0000005 | VITE 3.5X10 C15 ZNC TC+ DIN 7500-C | 1 |
| 31 | 32004ZDT00001 | RONDELLA DENT.M 4 DIN 6798 A ZNC | 1 |
