Производитель: Emaux. КНР
Артикул/модель: 88023001 / ST020

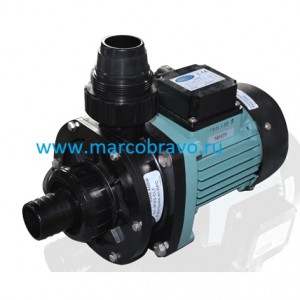

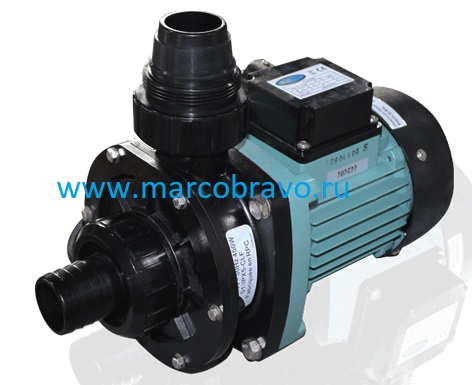

Насос Emaux ST020– предназначен для использования в небольшых системах домашних и спа бассейнов. встроенная в корпус насоса автоматическая система отключения при перегреве. Корпус насоса и диффузора с крыльчаткой изготовлены из термостойкого полипропилена. металлокерамический сальник и вал двигателя — из нержавеющей стали марки AISI 316. Используются подшипники NSK
Циркуляционный насос Emaux ST020 — это одноступенчатый насос с горизонтальным расположением вала и рабочим колесом (крыльчаткой) одностороннего входа приводимый в движение двухполюсным асинхронным двигателем.
Принцип работы насоса Emaux ST020 — жидкость под воздействием центробежного вращения крыльчатки выходит из него с более высоким давлением и большей скоростью. чем на входе. В корпусе насоса выходная скорость преобразуется в давление перед выходом жидкости из насоса. Внимание! Работа насоса без воды более 10 секунд перегревает сальник (сальник охлаждается перекачиваемой водой) с последующим его разрушением. Также в результате перегрева сальника может деформироваться крышка задняя (фланца) насоса. что приведёт к течи воды.
Технические характеристики насоса Emaux ST020:
|
Наименование параметра
|
Ед.изм.
|
Значение
параметра |
| Напряжение питания |
В
|
~ 220
|
| Производительность при напоре 4 метра |
м3
|
3.5
|
| Рабочие обороты |
об/мин
|
2900
|
| Потребляемая мощность | Вт |
280
|
| Класс изоляции |
—
|
130
|
| Класс защиты корпуса электродвигателя |
—
|
IPX5 |
| Масса насоса |
кг
|
4.5 |
| Температура окружающего воздуха |
ºС
|
+10…+35
|
| Влажность окружающего воздуха. не более |
%
|
95
|
| Температура воды. не более |
ºС
|
50
|
| Давление. не более |
бар
|
2.0
|
| Диаметр всасывающего/напорного трубопровода |
мм
|
50
|
| Подключение вход/выход |
мм/дюйм
|
50/1.5
|
Габаритные размеры насоса Emaux ST020:
| A | B | C | D |
| 330 | 154 | 258 | 85 |

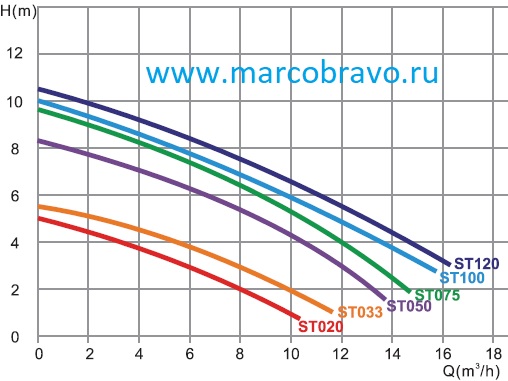

График производительности насоса Emaux ST020:
Рекомендованная установка насоса Emaux ST020:

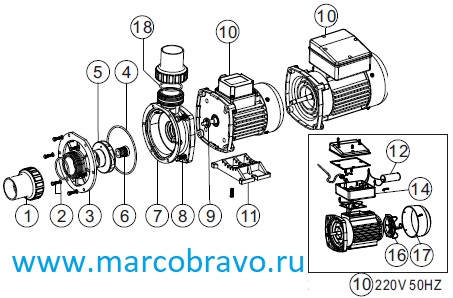

Деталировка насоса Emaux ST020. выбор запасных частей:
| Поз. | Артикул | Описание | Количество |
| 1* | 89280105 | 1.5 Муфта насоса Emaux SS (2 шт.) | 2 |
| 2 | 89022103 | M5*16 болты с шайбой | 6 |
| 3 | 01021046 | Передняя крышка насоса ST SD | 1 |
| 4 | 02011076 | Сальник корпуса насоса | 1 |
| 5 | 01311015 | Крыльчатка насоса Emaux: SD020/SD50/SQ20/SQ50/SS20/SS50/ST20/ST50 | 1 |
| 5 | 01311016 | Крыльчатка насоса Emaux: SD33/SD75/SQ33/SQ75/SS33/SS75/ST33/ST75 | 1 |
| 5 | 01311017 | Крыльчатка насоса Emaux: SD050/SD100/SQ050/SQ100/SS050/SS100/ST050 | 1 |
| 5 | 01311018 | Крыльчатка насоса Emaux: SD075/SD120/SQ075/SQ120/SS075/SS120/ST075 | 1 |
| 5 | 01311019 | Крыльчатка насоса Emaux: SD100/SQ100/SS100/ST100(220V/50HZ) | 1 |
| 5 | 01311014 | Крыльчатка насоса Emaux: SS120(220V/50HZ) | 1 |
| 5 | 01311023 | Крыльчатка насоса Emaux: SD020/SQ020/SS020/ST020(220V.110V/60HZ) | 1 |
| 5 | 01311024 | Крыльчатка насоса Emaux: SD033/SQ033/SS033/ST033(220V.110V/60HZ) | 1 |
| 6 | 04015033 | 1/2 Сальник к насосам Emaux SS/SD/ST/SP | 1 |
| 7 | 01021024 | Корпус насоса: SD SQ ST | 1 |
| 8 | 89022104 | M8 x 25 болты двигателя | 4 |
| 9 | 02011156 | Прокладака вала мотора | 1 |
| 10 | 89022109 | Электродвигатель насоса 0.15 кВт 220В Emaux:SD020/SQ020/SS020/ST020(220V/50HZ) | 1 |
| 10 | 89022110 | Электродвигатель насоса Emaux: SD033 (220V/50Hz) | 1 |
| 10 | 89022105 | Электродвигатель насоса Emaux: SD050/SQ050/SS050/ST050(220V/50HZ) | 1 |
| 10 | 89022106 | Электродвигатель насоса Emaux: SD075/SQ075/SS075/ST075(220V/50HZ) | 1 |
| 10 | 89022107 | Электродвигатель насоса Emaux: SD100/SQ100/SS100/ST100(220V/50HZ) | 1 |
| 10 | 89022108 | Электродвигатель насоса Emaux: SD120/SQ120/SS120/ST120(220V/50HZ) | 1 |
| 10 | 89022201 | Motor SD/SQ/SS/ST020(220V/60HZ) | 1 |
| 10 | 89022202 | Motor SD/SQ/SS/ST033(220V/60HZ) | 1 |
| 10 | 89022203 | Motor SD/SQ/SS/ST050(220V/60HZ) | 1 |
| 10 | 89022204 | Motor SD/SQ/SS/ST075(220V/60HZ) | 1 |
| 10 | 89022205 | Motor SD/SQ/SS/ST100(220V/60HZ) | 1 |
| 10 | 89022206 | Motor SD/SQ/SS/ST120(220V/60HZ) | 1 |
| 10 | 89022305 | Motor SD/SQ/SS/ST020(110V/60HZ) | 1 |
| 10 | 89022306 | Motor SD/SQ/SS/ST033(110V/60HZ) | 1 |
| 10 | 89022301 | Motor SD/SQ/SS/ST050(110V/60HZ) | 1 |
| 10 | 89022302 | Motor SD/SQ/SS/ST075(110V/60HZ) | 1 |
| 10 | 89022303 | Motor SD/SQ/SS/ST100(110V/60HZ) | 1 |
| 10 | 89022304 | Motor SD/SQ/SS/ST120(110V/60HZ) | 1 |
| 11 | 89022101 | Base with M5 x 20 Screw | 1 |
| 12 | 04016028 | Capacitor for SS/SD/SQ/ST050 Pump 110V | 1 |
| 12 | 04016019 | Capacitor for SC050 & SS/SD/SQ/ST075 Pump 110V | 1 |
| 12 | 04016021 | Capacitor for SC075 & SS/SD/SQ/ST100-124 Pump 110V | 1 |
| 12 | 04016009 | Capacitor for SS/SD/SQ/SP/ST050 Pump | 1 |
| 12 | 04016010 | Capacitor for SS/SD/SQ/SP/ST075 & SC050 Pump | 1 |
| 12 | 04016012 | Capacitor for SS/SD/SQ/SP/ST100-120 | 1 |
| 12 | 04016032 | Capacitor for SS/SD/SQ/ST020 Pump 110V | 1 |
| 12 | 04016033 | Capacitor for SS/SD/SQ/ST033 Pump 110V | 1 |
| 12 | 04016030 | Конденсатор насоса: SS/SD/SQ/ST020 AMU020P/TP(50/60Hz) | 1 |
| 12 | 04016031 | Capacitor for SS/SD/SQ/ST033 Pump | 1 |
| 13 | 89022111 | Cable Box for SQ/ST/SD020-033. SS020-SS030 Pump | 1 |
| 14 | 89022112 | Cable Box for SD.SQ.SP.ST050-120 Pump | 1 |
| 15 | 89021505 | Cable Box for ST050-ST075 Pump (110V/60HZ) | 1 |
| 16 | 01031027 | Вентилятор насоса Emaux: SS/SD/SQ/ST050-SS/SD/SQ/ST120 | 1 |
| 16 | 01031026 | Cooling fan for SS/SD/SQ/ST020-SS/SD/SQ/ST030 Pump | 1 |
| 17 | 01031011 | Fan Cover for SS/SD/SQ/ST020-SS/SD/SQ/ST030 Pump | 1 |
| 17 | 01031010 | Fan Cover for SQ/SP/SS/SD/ST050-SQ/SP/SS/SD/ST120 | 1 |
| 18 | 02011104 | O-Ring for 1.5 Union | 2 |
