Производитель: KRIPSOL. Испания
Модель: KAN-1000
Насос с префильтром KRIPSOL KAN-1000 — предназначен для перекачивания воды в системах водоподготовки плавательных бассейнов. Устаревшая модель. аналог новой модели — Kripsol KAN-1010.
Может выполнять функции: 1) циркуляционного насоса фильтровальной установки в контуре системы водообмена бассейна. 2) циркуляционного насоса в контуре систем аттракционов бассейна (водопад. гидромассаж. искусственное течение). Насос Kripsol Kapri KAN-1000 – это одноступенчатый насос с горизонтальным расположением вала и электрическим приводом. Оснащен фильтром грубой отчистки. Корпус. опорный узел. основание насоса и диффузор изготовлены из усиленного стекловолокном полипропилена. Вал двигателя изготовлен из нержавеющей стали. Для нормальной работы насоса необходим постоянный приток перекачиваемой воды.
Габаритные и присоединительные размеры насоса KRIPSOL KAN-1000:
Технические характеристики насоса KRIPSOL KAN-1000:

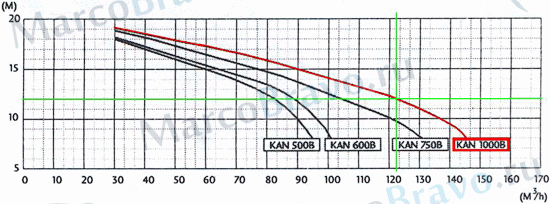

Напорные характеристики насоса KRIPSOL KAN-1000:
Деталировка насоса KRIPSOL KAN-1010 Т1.В (аналог насоса KAN-1000):
|
Поз |
Наименование |
Артикул |
| 1 | Болт крышки префильтра насоса с гайкой | RBH0001.04R |
| 2 | Крышка префильтра насоса | RBH0002.06R |
| 3 | Прокладка-кольцо крышки префильтра насоса KAN | RBH0011.06R |
| 4 | Ручка фильтра грубой очистки насоса KAN | |
| 5 | Фильтр грубой очистки насоса KAN | RBH0003.06R |
| 6 | Гайка болта крышки префильтра насоса KAN | RBH0016.01R |
| 7-8 | Винт сливной насоса с прокладкой | RBH0000.00R |
| 9 | Корпус префильтра насоса KAN | RBH0014.01R |
| 10 | Корпус насоса KAN | RBH0010.07R |
| 11 | Прокладка-кольцо диффузора насоса | RBH0012.04R |
| 12 | Диффузор насоса KAN 1010 | RBH0006.06R |
| 13 | Крыльчатка насоса KAN 1010 | RBH0007.23R |
| 14+15 | Сальник (компл.2шт.) насоса KAN | RBH0005.04R |
| 16 | Прокладка крышки задней (фланца) насоса KAN | RBH0013.04R |
| 17 | Крышка задняя (фланец) насоса KAN | RBH0008.04R |
| 18 | Подставка насоса KAN | RBH0009.03R |
| 22 | Прокладка-кольцо корпуса насоса KAN | RBH0017.01R |
| 23 | Шайба крепления (4 шт.) насоса к префильтру | |
| 24 | Прокладка-кольцо муфты насоса KAN Ø110mm | RBH0015.02R |
| 25 | Муфта насоса KAN Ø 4” | RBH0015.03R |
| 29 | Шайба крепления (4 шт.) э/двиг. к задней крышке | |
| 31 | Гайка крепления (8 шт.) задней крышки к корпусу | |
| 32 | Накладка декоративная (4 шт.) гайки крепления | |
| 33 | Гайка крепления (4 шт.) насоса к префильтру | |
| 34 | Гайка крепления (2 шт.) корпуса к подставке | |
| 35 | Болт крепления (4 шт.) насоса к префильтру | |
| 36 | Винт крепления крыльчатки к валу ротора | |
| 37 | Прокладка-кольцо винта крепления крыльчатки | |
| 38 | Болт крепления (6 шт.) задней крышки насоса | |
| 39 | Болт крепления (2 шт.) задней крышки к корпусу | |
| 41 | Манжета вала ротора насоса KAN | |
| 45 | Винт диффузора к крышке задней насоса KAN | |
| 47 | Болт крепления (2 шт.) корпуса к подставке | |
| 48 | Опора электродвигателя насоса KAN | |
| 49 | Гнездо опоры электродвигателя насоса KAN | |
| 60 | Электродвигатель насоса (123 м3/ч 380В) KAN |
Схема подключения к системе электроснабжения в случае использования насоса в качестве циркуляционного насоса фильтровальной установки в системе водообмена бассейна:
Схема подключения к системе электроснабжения в случае использования насоса в качестве циркуляционного насоса в системе аттракционов бассейна (водопад. гидромассаж. искусственное течение):
Размеры упаковки: прямоугольный картонный короб 930x380x615 мм
