Description

Производитель: Россия

Модель: М380-06 Э

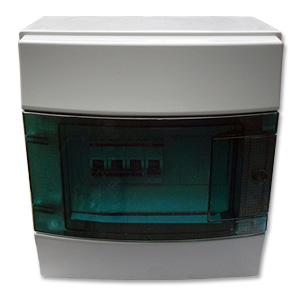

Щит управления электронагревателем М380-06 Э — предназначен для управления работой 3-х-фазного электронагревателя максимальной мощностью 6 кВт. Обеспечивает безопасность эксплуатации. включения и выключения электронагревательного оборудования бассейна. К щиту подключаются электрические тэны и датчики.

Функции щита управления электронагревателем М380-06 Э:

1. Прием сигнала на включение и отключение электронагревателя
2. Подача и отключение питания электронагревателя

Габаритные размеры щита управления электронагревателем М380-06 Э:

Технические характеристики щита управления электронагревателем М380-06 Э:

• Напряжение питания: 380 В
• Потребляемая мощность: 0.0066 кВт
• Максимальная коммутируемая мощность: 6 кВт
• Ток срабатывания автоматического выключателя силовой цепи: 10.0 А
• Ток срабатывания автоматического выключателя цепи управления: 6.0 А
• Сечение подсоединяемого провода: 2.5 кв.мм
• Класс защиты корпуса: IP 65
• Масса: 0.78 кг

Конструкция щита управления электронагревателем М380-06 Э:

Принципиальная электрическая схема:

QF 1 — автоматический выключатель. предназначенный для отключения электронагревателя от сети и защиты сети от короткого замыкания
QF 2 — автоматический выключатель. предназначенный для отключения цепи управления электронагревателя от сети и защиты сети от короткого замыкания
KM – контактор
