Описание
Производитель: OSF. Германия
Артикул: 300.020.0001
Щит управления фильтровальной установкой OSF S-400 / 230 – предназначен для автоматического включения системы фильтрации в заданный таймером момент времени. Применяется для управления работой насоса фильтровальной установки.

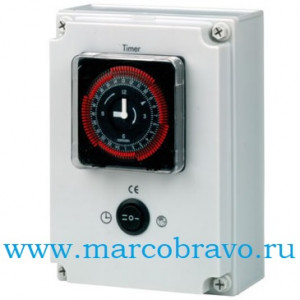

Представляет собой пластиковый корпус из серого пластика с аналогвым таймером и кнопками Включить/Выключить. Ручное/Автоматическое. Расположены индикатор неисправности насоса и регулятор уровня срабатывания защиты.
Не разрешено подлючать насосы с переменной скоростью.
Функции щита управления фильтровальной установкой OSF S-400 / 230:
1. Установка ручного или автоматического режима управления насосом
2. Включение и отключение насоса
3. Настройка периодичности циклов фильтрации
4. Настройка продолжительности циклов фильтрации
5. Бесступенчатая регулируемая электронная защита мотора (до 8 А)
6. Разъёмы для нагревательной или дозирующей техники до 600Вт
7. Сервисный разъём (Арт. № 3010000900) для контроля работы и выявления неисправностей
Технические характеристики щита управления фильтровальной установкой OSF S-400 / 230:
- Напряжение питания: 230 или 400 В
- Потребляемая мощность: 0.002 кВт
- Потребляемая коммутируемая мощность: 1.67 кВт. до 8 ампер
- Ток срабатывания автоматического выключателя: 6.3-10.0 А
- Ток срабатывания предохранителя: 8 А
- Сечение подсоединяемого провода: 1.5 кв.мм
- Класс защиты корпуса: IP 40
- Размер корпуса: 175 x 125 x 90 мм
- Масса: 0.800 кг
Электрическая схема подключения OSF S-400 / 230 фильтровальной установки для бассейна к сети :
Для правильной работы электронной защиты. ток двигателя должен проходить через все контакты двигателя.
Управление фильтром (клеммы L2 и L3. а также U1 и V1 соединены друг с другом). Насос подключен к клемме W1.
Электронная защита двигателя
Насос фильтра питается от бесступенчато регулируемого электронного питания. Защита двигателя оберегает от повреждений из-за перегрузок по току.
Ток защиты устанавливается согласно току указанного на табличке электродвигателя. Контроллер настройки защиты двигателя расположен внизу справа на панели. Если номинальный ток насоса фильтра неизвестен. то защита двигателя может быть установлена в соответствии со следующей процедурой:
1. Поверните регулировочный винт защиты двигателя до упора вправо.
2. Включить насос.
3. Медленно поверните регулировочный винт против часовой стрелки.
Поворачивайте. пока не сработает защита двигателя и не загорится красный индикатор неисправности.
4. Поверните регулировочный винт по часовой стрелке на несколько градусов (прибл. 10%).
Подтвердите сообщение об ошибке клавишей «Сброс». Он расположен между ручка регулировки и индикатор неисправности.
