Производитель: Россия

Модель: М380-05 Т2

Щит управления фильтровальной установкой Kripsol М380-05 Т2 — предназначен для управления работой двух трехфазных насосов фильтровальной установки максимальной мощностью 5 кВт. Обеспечивает непрерывную фильтрацию воды в бассейне за счет попеременной работы двух насосов фильтровальной установки. Автоматически включает систему фильтрации в нужный момент времени.

Функции щита управления фильтровальной установкой Kripsol М380-05 Т2:

1. Установка ручного/автоматического режима управления насосом
2. Включение и отключение насосов (по отдельности или обоих сразу)
3. Настройки периодичности и продолжительности циклов фильтрации

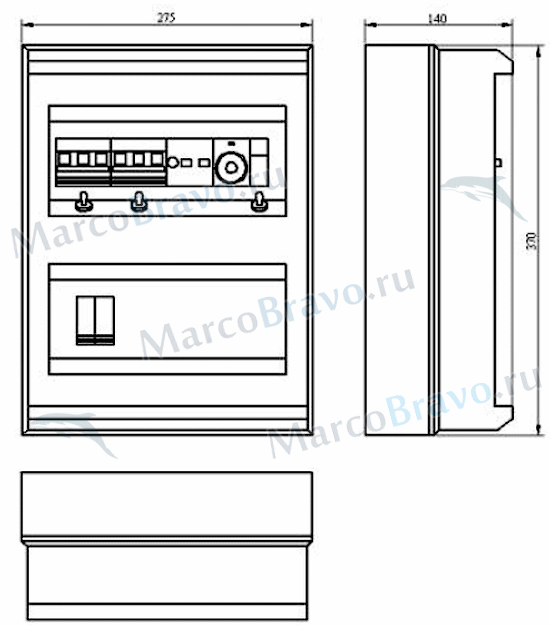

Габаритные размеры щита управления фильтровальной установкой Kripsol М380-05 Т2:

Технические характеристики щита управления фильтровальной установкой Kripsol М380-05 Т2:

• Напряжение питания: 380 В
• Потребляемая мощность: 0.022 кВт
• Максимальная коммутируемая мощность: 5.0 кВт
• Ток срабатывания автоматического выключателя в цепи управления: 6.3-10 А
• Ток срабатывания автоматических выключателей в силовой цепи: 16 А
• Ток срабатывания предохранителя: 2.0 А
• Сечение подсоединяемого провода в цепи управления: 1.5 кв.мм
• Сечение подсоединяемого провода в силовой цепи: 2.5 кв.мм
• Класс защиты корпуса: IP 65
• Масса: 2.070 кг

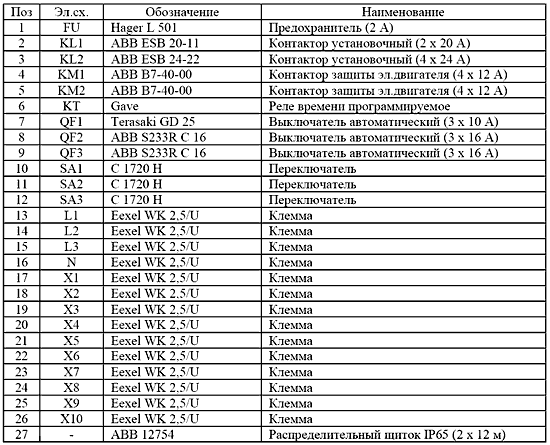

Конструкция щита управления фильтровальной установкой Kripsol М380-05 Т2:

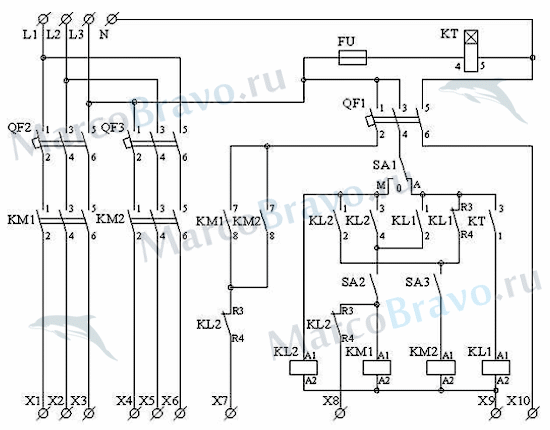

Принципиальная электрическая схема:

QF 1. QF 2. QF 3 — автоматические выключатели. предназначенные для отключения исполнительных механизмов. управляемых щитом. от сети и защиты сети от короткого замыкания
KT — программируемое реле времени. предназначенное для управления работой насосов в автоматическом режиме
FU — плавкий предохранитель. предназначенный для защиты электродвигателя реле времени
SA1 — переключатель режима работ. предназначенный для отключения насосов фильтровальной установки (положение 0). ручного включения насосов (положение М) и попеременного включения насосов в автоматическом режиме. по срабатыванию реле времени (положение А)
L1. L2. L3. — входные клеммы для подключения к щиту фазных проводов от устройства защитного отключения (УЗО)
N — входная клемма для подключения к щиту нулевого провода от устройства  защитного отключения (УЗО)
SA2. SA3 – выключатели насосов. предназначенные для независимого включения/отключения каждого из насосов в режиме ручного управления насосами (положение М переключателя SA1); SA2 — для насоса №1 и SA3 — для насоса №2
KL1 — контактор. предназначенный для попеременного включения насосов в автоматическом режиме (положение А переключателя SA1)
KL2 — контактор. предназначенный для одновременного включения насосов в режиме ручного управления (положение М переключателя SA1)
KM1. KM2 — контакторы. предназначенные для подачи питания на двигатели насосов фильтровальной установки: KM1 — для насоса №1 и KM2 — для насоса №2
X7 — выходные клеммы для подключения к термостату и/или к обмотке реле наличия потока
X8 — выходные клеммы для подключения насосов дозации флоокулянта
X9. X10 — выходные клеммы для подключения к защите от сухого хода. размещенной на распределительном щите
X1. X2. X3 — выходные клеммы для подключения к щиту насоса №1
X4. X5. X6 — выходные клеммы для подключения к щиту насоса №2
