Description
Производитель: OSF. Германия
Модель/Артикул: EUROMATIK.net / 310.550.0400

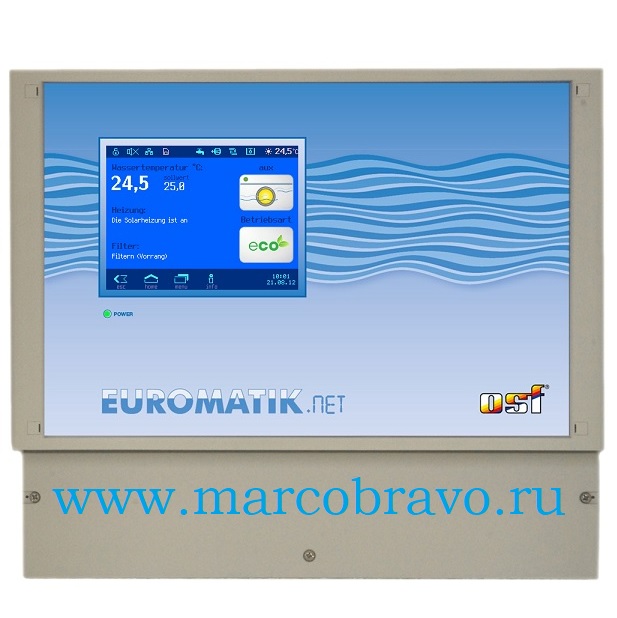

Многофункциональный блок управления OSF EUROMATIK.net — это программируемый блок управления для бассейнов. обладает всеми основными функциями необходимыми для работы всех основных систем обеспечения нормальной и надёжной работы бассейна.
Через встроенный веб-сервер блок подключается к компьютеру. локальной сети или к интернету. этим обеспечивается удобный и надёжный контроль за параметрами бассейна через компьютер. планшет или смартфон. В случае неполадок блок EUROMATIK. NET отправляет сообщение по электронной почте с информацией о текущей работе и графика изменений (в текстовом формате). Блок EUROMATIK.NET оснащен цветным сенсорным ЖКИ-монитором необходимым для контроля и программирования режимов. Для энергосбережения возможна индивидуальная настройка режима ЭКО. который. помимо прочего. позволяет настроить число оборотов насоса. температуру воды или изменить уровень воды.
Функции блока управления OSF EUROMATIK.net:
Управлением насосом (230В. 400В) с регулируемым числом оборотов. фильтровальная установка может быть подключена к одному насосу. к двум насосам или к насосу с регулируемым числом оборотов. Спсиок: Speck ECO-Touch-Pro. Speck Badu-90-ECO-VS. Speck Badu-90-ECO-Motion. Pentair IntelliFlo. Pentair SuperFlo. Zodiac FloPro VS UWE PMM
Электронная защита мотора 0 – 8 A
Управление уровнем воды (скиммерные бассейны и бассейны с переливным желебом). датчики уровня воды и электромагнитный клапан
Управление обратной промывкой (6-поз. клапан или гидроклапан) вентилями: Praher 1½. 2 Speck 1½. 2 Midas 1½. 2 Hayward 1½. Astral 1½ с соответствующим переходником Astral 2“
Управление водонагрева с помощью солнечного коллектора (при наличии датчика температуры солара) и теплового насоса (230В и сухие контакты. 3 датчика температуры. датчик потока)
Управление светом. аттракционами
Встроенный -веб-сервер даёт возможность быстрого подключения к компьютеру. локальной сети osf-Bus (RS-485) или к интернету (LAN разъем) — для связи другими устройствами управления. Протоколирование всех событий на Micro-SD карту
Многоуровневая парольная защита
Возможность подключения внешней панели управления с сенсорным экраном
Защита от замерзания
Управление плавающим покрытием (жалюзи. одеяло) с концевым выключателем. имеются в распоряжении кнопки и контакты реле „открыть“. „закрыть“. „стоп“. Возможно однофазное и трехфазное электропитание.
Совместная работа (230В и сухие контакты) со станцией дозирования WATERFRIEND MRD-3 — на мониторе в одном окне одновременно отображаются веб-страницы обоих устройств
Комплектация : EUROMATIK.net (блок управление). 1 датчик температуры воды. инструкция
Список устройств с которыми может работать блок управления OSF EUROMATIK.net:
Внешняя панель управления OSF Touch (утапливаемая) арт. 212.070.0520
Сервопривод вентиля фильтра EUROMATIK 24 В арт. 310.550.0161
Соединительный кабель „EUROMATIK“. 3 м арт. 202.160.0420
Комплект из 5 датчиков уровня воды систем OSF NR-12-TRS-2 и 3 арт. 303.000.0112 / 303.000.0115
Датчик уровня воды OSF 303.000.0047. с 5-метровым кабелем и держателем арт. 303.000.0047
Датчик солнечного водонагрева „Digital“ арт. 310.000.0033
Система управления аттракционами Attraction-Control.net арт. 310.610.0000
Сенсорная кнопка для аттракционов с кабелем (IP68) арт. 108.100.5150
Сенсорная кнопка с круглой рамкой для аттракционов с кабелем (IP68) арт. 208.100.5150
Блок управления RGB прожекторов OSF Colour-Control.net. для 10-и DMXпрожекторов арт. 330.083.0000
Блок питания (230V/12V) внешней панели управления Touch и системе упр-я аттракционами и к Color-Control.net. арт. 330.001.2000
Технические характеристики блока управления OSF EUROMATIK.net:
- Напряжение питания : 230В/50Гц или 400В/50Гц
- Напряжение выход для датчиков уровня воды: 12 вольт AC
- Напряжение питания сервопривода обратной промывки: 24 вольт
- Максимальная мощность насоса фильтрации: 3.0 кВт (AC3) до 8А
- Мощность выхода управления подогревом: 0.4 кВт (AC1)
- Мощность выхода управления дозацией: 0.4 кВт (AC1)
- Мощность выхода управления атракционом: 3А (AC1)
- Класс защиты корпуса: IP 40
- Точность замера температуры: 1°C
- Габариты: 365мм x 320мм x 144мм

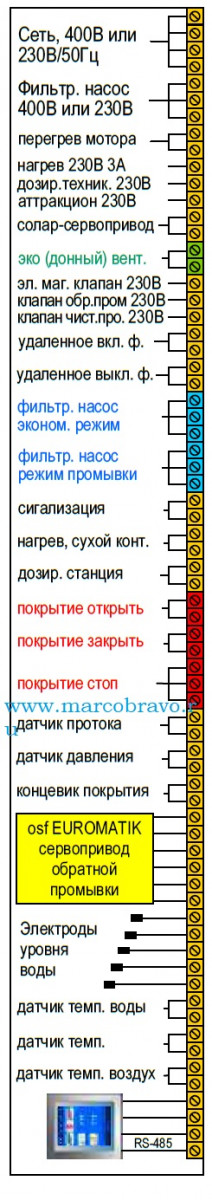

Электрическая схема подключений устройств блока управления OSF EUROMATIK.net:
