Производитель: EMAUX. Китай (Гонконг)
Артикул: 88033669

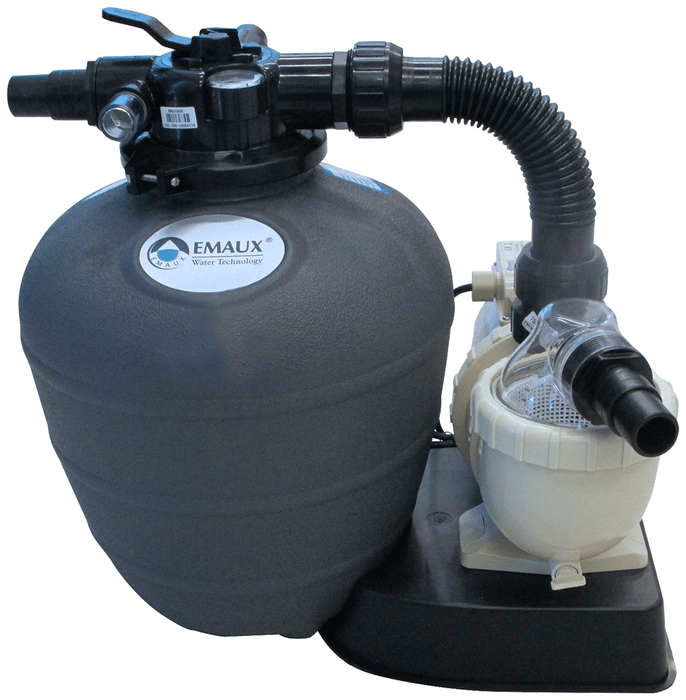

Фильтровальная установка Emaux FSU-8TP — предназначена для очистки воды в бассейнах от механических взвесей. состоит из бочки для засыпки песка с 4х позиционным вентилем и электронасоса с префильтром. установленных на общей платформе с возможностью монтажа выше уровня воды в бассейне. Расчитан для простой и легкой замены вместо штатного бумажного (картриджного) фильтра недорогих сборных бассейнов. комплектуется адаптером для подсоединения шланга диаметром от 32 до 38 мм. В качестве фильтрующего элемента применяется кварцевый песок фракцией (зернистостью) в пределах 0.5-1мм..
Эксплуатацию фильтровальной установки Emaux облегчит встроенная в корпус насоса автоматическая система включения по времени. это экономит время на уход за бассейном и продлевает ресурс работы насоса. Насос работает с пониженным уровнем шума.
Габаритные размеры фильтровальной установки Emaux FSU-8TP:
Технические характеристики фильтровальной установки Emaux FSU-8TP :
- Производительность: 100.0 л/мин/8.0 м3/час
- Максимальное давление: 2 бар
- Объем бассейна: 15-26 куб.м
- Максимальная температура воды: 35 градусов
- Мощность насоса: 0.2 кВт
- Таймер включения насоса: от 2 до 24 часов
- Напряжение насоса: 220 В
- Крепление вентиля: Верхнее
- Подсоединение к фильтру и насосу: ВР 1.5/50мм
- Переходники в комплекте: под шланг 32-38 мм
- Масса песковой засыпки: 17 кг
- Рекомендуемая фракция песка: 0.5-0.8 мм
- Диаметр бочки фильтра: 330 мм
- Высота фильтра: 460 мм
- Тип вентиля: 4-позиционный
Деталировка и комплектация фильтровальной установки Emaux FSU-8TP. выбор запасных частей:
.jpg)
| Позиция | Артикул | Наименование детали | Кол. | |||||||||
| 1 | 01013051 | Адаптер под шланг 32-38мм | 3 | |||||||||
| 2 | 02020013 | Уплотнительное кольцо | 4 | |||||||||
| 3 | 88281105 | 4х ходовой вентиль Emaux MPV16 | 1 | |||||||||
| 4 | 01013047 | Адаптер | 1 | |||||||||
| 5 | 02011026 | Slttw for HOM | 2 | |||||||||
| 6 | 01013046 | Муфта разъемная | 2 | |||||||||
| 7 | 01370011 | Шланг соединительный 32мм | 1 | |||||||||
| 8 | 01013049 | Муфта разъемная | 1 | |||||||||
| 9 | 02011104 | Уплотнительное кольцо | 1 | |||||||||
| 10 | 88028320 | Насос с таймером AMU016TP | 1 | |||||||||
| 10 | 88028401 | Насос с таймером AMU020TP | 1 | |||||||||
| 11 | 89033601 | Крепление насоса | 1 | |||||||||
| 12 | 01111105 | Платформа | 1 | |||||||||
| 13 | 06021014 | Пластиковый манометр (28psi) | 1 | |||||||||
| 14 | 89033602/ 089033602 |
Муфта крепления вентиля к бочке | 1 | |||||||||
| 15 | 02010045 | Уплотнительное кольцо фланца бочки | 1 | |||||||||
| 16 | 01331061 | Бочка 330мм | 1 | |||||||||
| 17 | 89033603 | Коллектор фильтра | 1 | |||||||||
Схема монтажа фильтровальной установки Emaux FSU-8TP :
| Поз | Наименование |
| 1 | Бочка фильтра 01331061 |
| 2 | Вентиль MPV16 4-х поз.(верхний 1½”) 88281105 |
| 3 | Насос с таймером AMU020TP |
| 4 | Манометр Emaux 06021014 |
| 5 | Платформа для фильтровальной установки Emaux 01111105 |
| 6 | Муфта разъемная д. 50 с внешней резьбой 1 ½” |
| 7 | Обратный клапан д. 50 Coraplax (1310050) |
| 8 | Кран шаровый разъемный д. 50 Coraplax (1010050) |
| 9 | Угольник 90 гр.д. 50 Coraplax (7101050) |
Размеры упаковки: прямоугольный картонный короб 500x550x600 мм
