Производитель: Aqua. Италия
Модель: 100100968
Гарантия: 12 месяцев

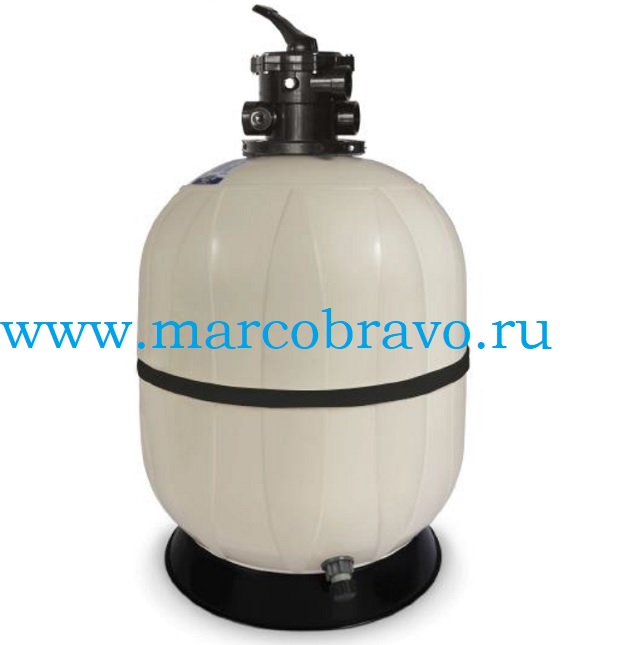

Фильтр песочный Aqua Aquarius Top 6 — это оборудование. предназначенное для очистки воды в бассейнах от механических взвесей. В качестве фильтрующего элемента применяется кварцевый песок. Корпус бочки изготовлен из 100%-го полированного полипропилена. стойкого к УФ излучению. Управление режимами работы происходит 6-ходовым селекторным клапаном-вентилем 1½ / Ø50 мм. изготовлен из ABS пластика. крепится к бочке с помощью быстросъёмного хомута. В нижней части фильтра находится сливная пробка 3/4 с сепаратором.
Комплектация: манометр. 6-ти поз. вентиль. бочка.
Технические характеристики фильтра Aqua Aquarius Top 6:
| Технические данные | Единицы измерения | Значение |
| Производительность фильтра при V=50 | м3/ч | 6 |
| Высота фильтрующего слоя | мм | 300 |
| Диаметр фильтра | мм | 450 |
| Подсоединения вентиля | — | верхнее |
| Максимальная температура воды | °C | 40 |
| Давление. проверочное | бар | 4.0 |
| Давление. рабочее | бар | 2.5 |
| Фракция песка | мм | 0.5-0.8 |
| Масса песковой засыпки | кг | 75 |
| Вес фильтра | кг | 9 |
| Диаметр трубопроводов под вклейку | мм | 50 |
| Диаметр подсоединений вентиля | дюйм | 1 1/2 |
| Размер упаковки вентиля | мм | 210x210x290 |
| Размер упаковки бочки | мм | 477x477x580 |
Габаритные размеры фильтра Aqua Aquarius Top 6:
| Размеры (мм.) | ||
| A | F | H |
| 450 | 600 | 770 |
Схема монтажа фильтра Aqua Aquarius Top 6:
| Поз | Наименование |
| 1 | Бочка фильтра Aqua Aquarius Top 6 |
| 2 | Вентиль 6-ти поз.(верхний 1 1/2”) |
| 3 | Насос (6 м3/ч. 220В) Kripsol Ninfa NK-33 |
| 4 | Манометр |
| 5 | Платформа круглая для бочки фильтра |
| 6 | Ниппель д. 50/63-1 ½” Coraplax (7308050) |
| 7 | Муфта разъемная д. 50 Coraplax (7414050) |
| 8 | Обратный клапан д. 50 Coraplax (1310050) |
| 9 | Угольник 90 градусов д. 50 Coraplax (7101050) |
| 10 | Кран шаровый разъемный Coraplax д. 50 (1010050) |
Деталировка бочки фильтра Aqua Aquarius Top 6-10-14. выбор запасных частей:
| N° | Артикул | Описание | Кол |
| 13 | A9010450 | Хомут крепления вентиля к бочке фильтра Aquarius Top 6-10-14M | |
| 14 | S9010300 | Половинка хомута вентиля фильтра Aquarius 10-14mc | 1 |
| 15 | S9010280 | Барашковый винт M6 хомута фильтра Aquarius Top | 1 |
| 16 | ADSP6000495 | Гайка хомута M6 DIN 934 OT 58 HEXAGON MEDIUM NICKEL | 1 |
| 17 | AB060090 | Манометр R 1/4 фильтра Aquarius Top) | 1 |
| 1 | S9010200 | Подставка фильтра “AQUARIUS” 6-10-14 mc/h | 1 |
| 2 | S9010440 | Верхняя половина бочки фильтра Aquarius Top 6mc/h | 1 |
| 13 | A9010450 | Хомут крепления вентиля к бочке фильтра Aquarius Top 6-10-14M | 1 |
| 4 | A6079030 | Выпускной клапан P7 0.25mm D.3/4”G L=50/50 PP-S/A | 1 |
| 5 | A6013000 | Шайба 62х27х4мм клапана фильтра Aquarius 6-22 | 1 |
| 6 | A6079040 | Гайка сливной пробки фильтра Aquarius D.3/4”G PPBLACK | 1 |
| 7 | A6079050 | Заглушка сливной пробки фильтра Aquarius 3/4”F — PP — BLACK | 1 |
| 8 | 100100583 | Клапан 6-ти позиционный 1 1/2 (верхнее подключение) (F-127) | 1 |
| 9 | A6079020 | Сепаратор 143мм фильтра Aquarius Side и Top | 6 |
| 10 | S9010420 | Нижняя половина бочки фильтра Aquarius Top 6mc/h | 1 |
| 11 | S8030050 | Уплотнительное кольцо сливной пробки фильтра Aquarius Side и Top . 3/4 | 1 |
| 12 | A6070400 | ПВХ коллектор DN50 SP.3 H450 мм (для фильтра Aquarius 6 м3/ч | 1 |
| 12 | A6070290 |
ПВХ коллектор DN50 SP.3 H595 мм (для фильтра Aquarius 10 м3/ч | 1 |
| A6070280 | ПВХ коллектор DN50 SP.3 H625 мм (для фильтра Aquarius 14 м3/ч | 1 | |
| 13 | A9010450 | Хомут крепления вентиля к бочке фильтра Aquarius Top 6-10-14M | 1 |
| 18 | MG011600 | Внешнее кольцо фильтра Aquarius 6. 25×1415мм | 1 |
| 18 | MG011610 | Внешнее кольцо фильтра Aquarius 10 м3/ч. 25×1675мм | 1 |
| 18 | MG011620 |
Внешнее кольцо фильтра Aquarius 14 м3/ч. 28X2490мм | 1 |
| 18 | MG011630 |
Внешнее кольцо фильтра Aquarius 22 м3/ч. 25 X 1925мм | 1 |
| 19 | A6079010 | Коллектор 6-и сепараторов фильтра Aquarius | 1 |
